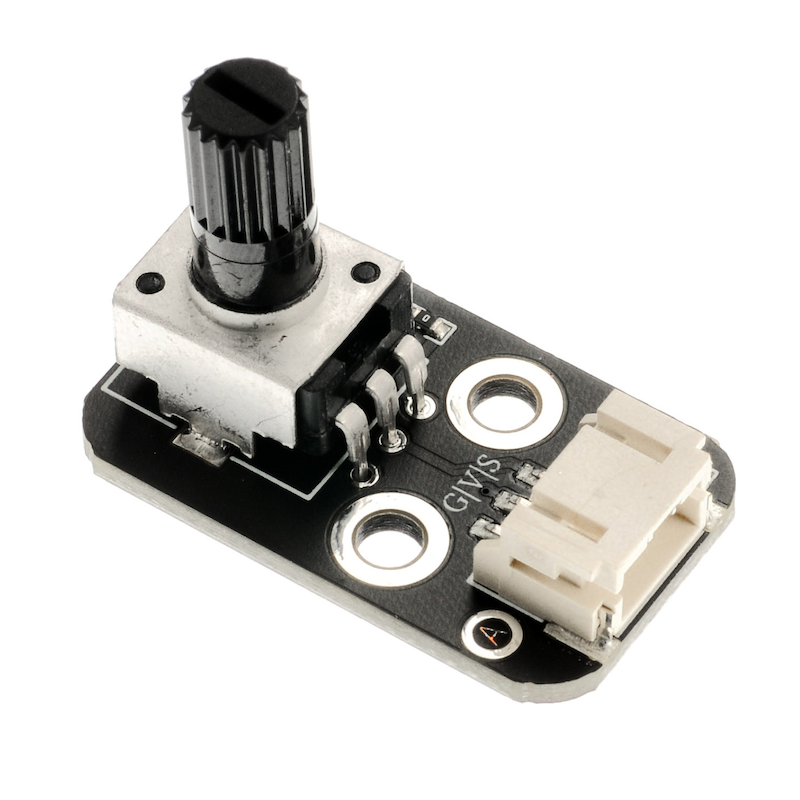

HS-S28P 旋转电位器

1、介绍

旋转电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压，因此称之为电位计。如下原理图所示，电位器（或微调电阻等等）常规引脚（仅举例说有 3 个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的。通常被制造成不管使用多久均能维持原有的特性，若当位置传感器使用，电位计可以是直线或旋转式位置传感器。电位计输出一个电压值，其正比于沿着可变电阻器之滑动器的位置。因为温度变化、磨耗及滑动器与可变电阻器之间的污垢均会造成电阻变化，影响电位计的精度。该模块最大阻值为1K.

2、原理图

旋转电位器-HS-S28P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

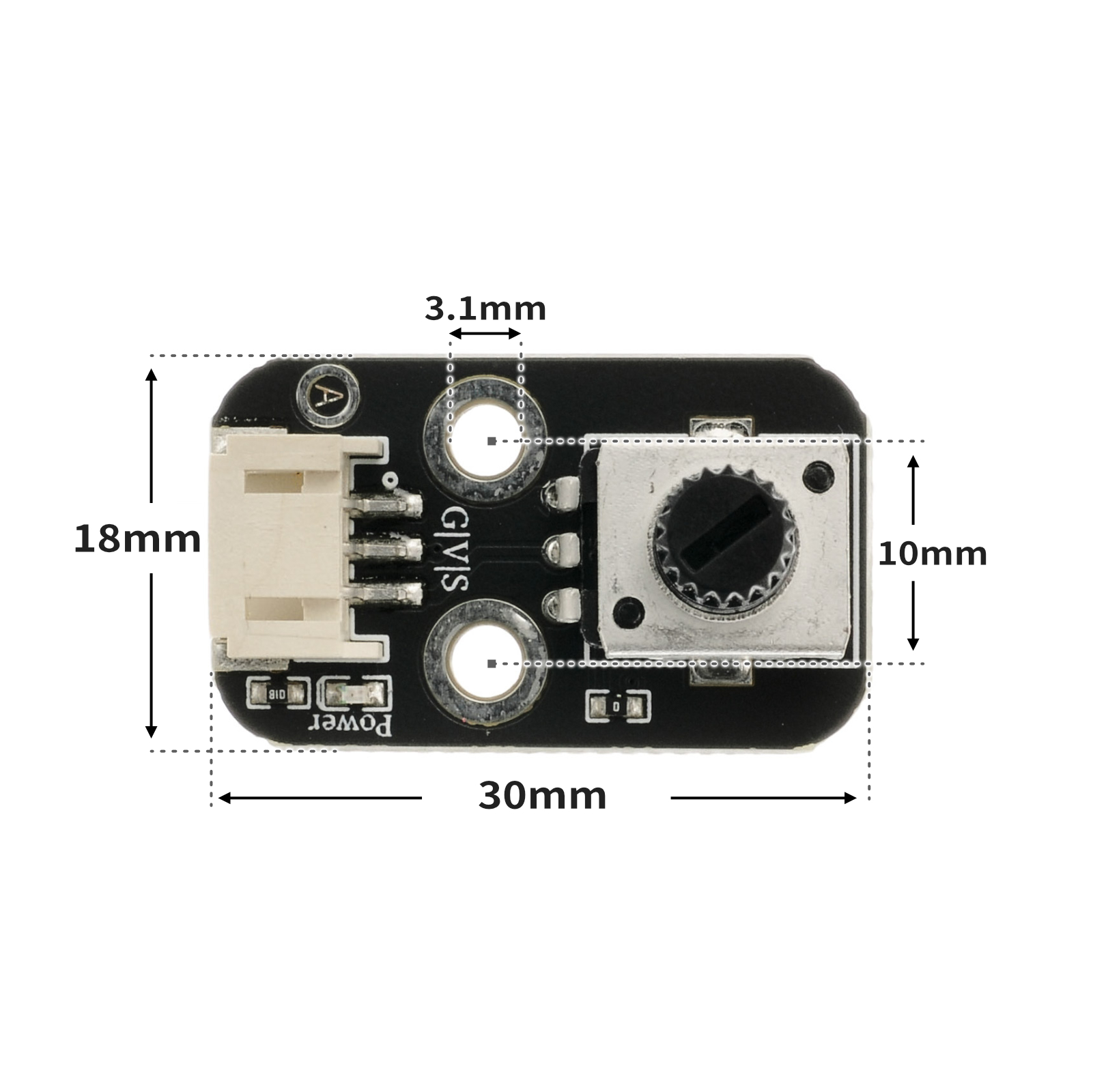

4、电路板尺寸

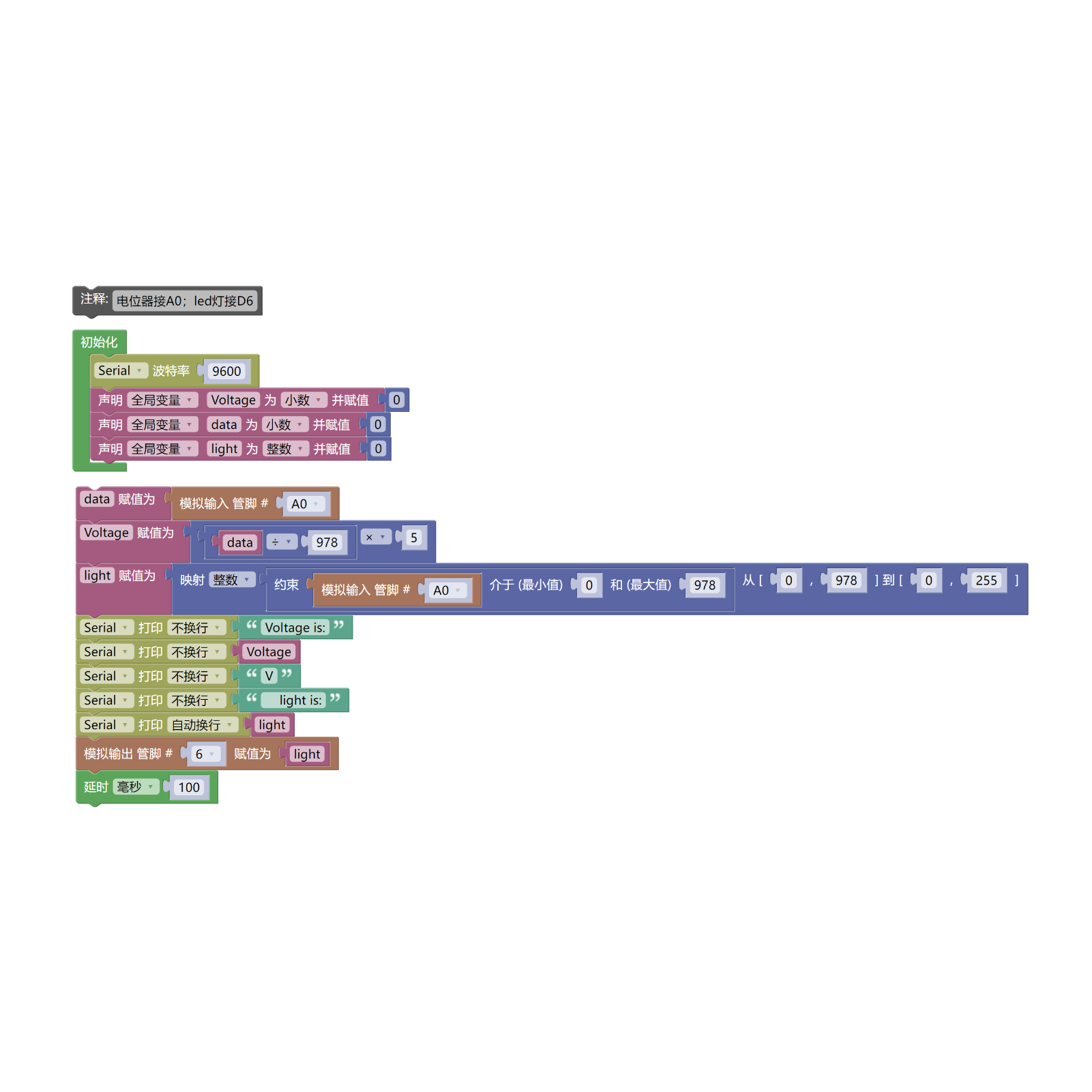

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

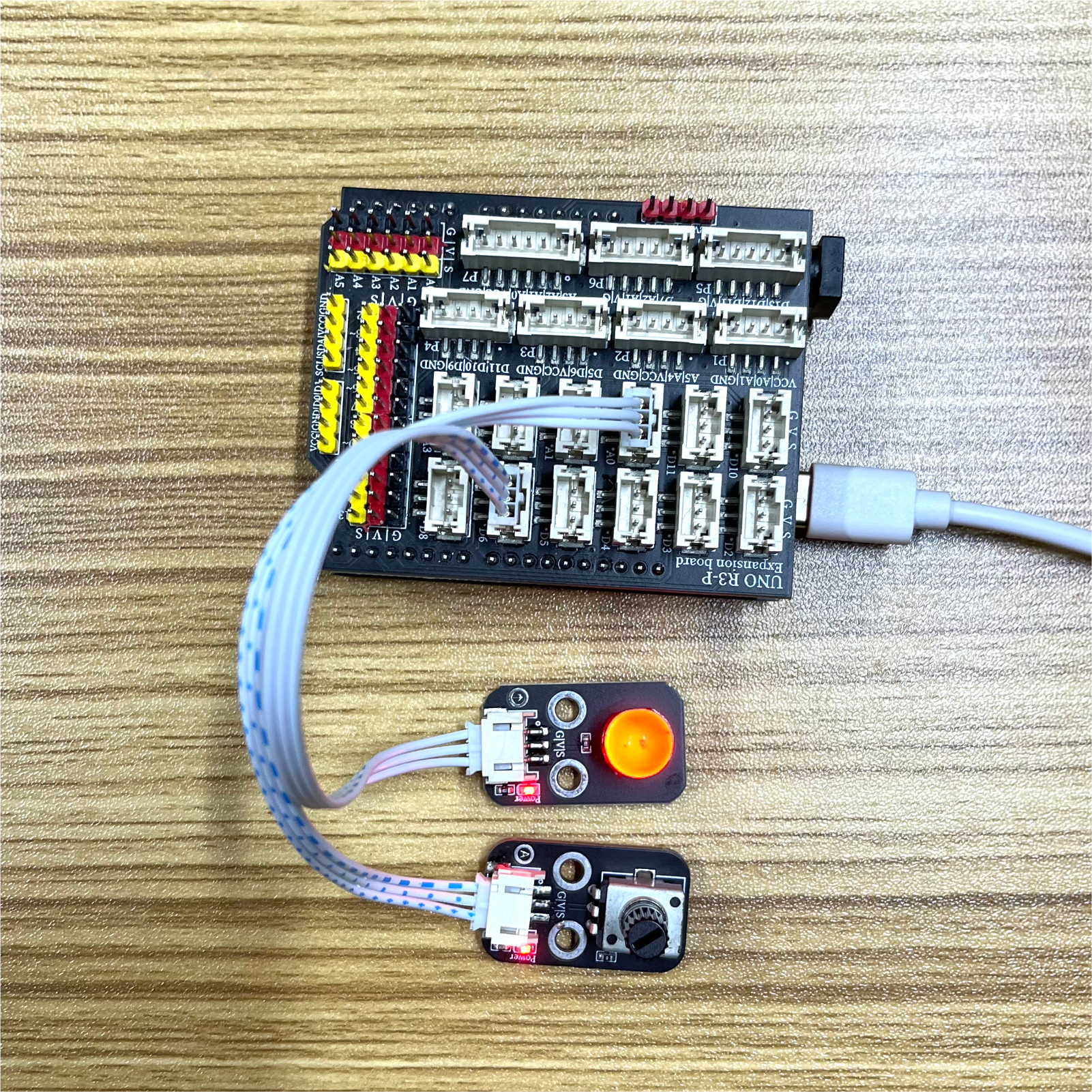

示例程序（UNO开发板）：

float Voltage;//定义电压变量
float data;//定义电位器模拟值变量
int light;//定义LED灯亮度变量

void setup() {
  Serial.begin(9600);//设置串口波特率
  pinMode(A0, INPUT);//电位器电压输出接口
  pinMode(6, OUTPUT);
}

void loop() {
  data = analogRead(A0);//获取电位器电压模拟值
  Voltage = (data / 978) * 5;//模拟值和数字值转换 * 电压得到当前电压，模拟正常最大为1023，978为实际电位器模拟值最大值
  light = (map(constrain(analogRead(A0), 0, 978), 0, 978, 0, 255));//将电位器电压模拟值缩放至light变量以符合模拟输出取值范围，正常模拟输出PWM波取值为0-255
  Serial.print("Voltage is:");
  Serial.print(Voltage);//打印获取到的电压
  Serial.print("V");
  Serial.print("    light is:");//打印LED的亮度值
  Serial.println(light);
  analogWrite(6, light);//将light值转变为PWM波占空比从6号口输出。
  delay(100); //延时0.1秒

}

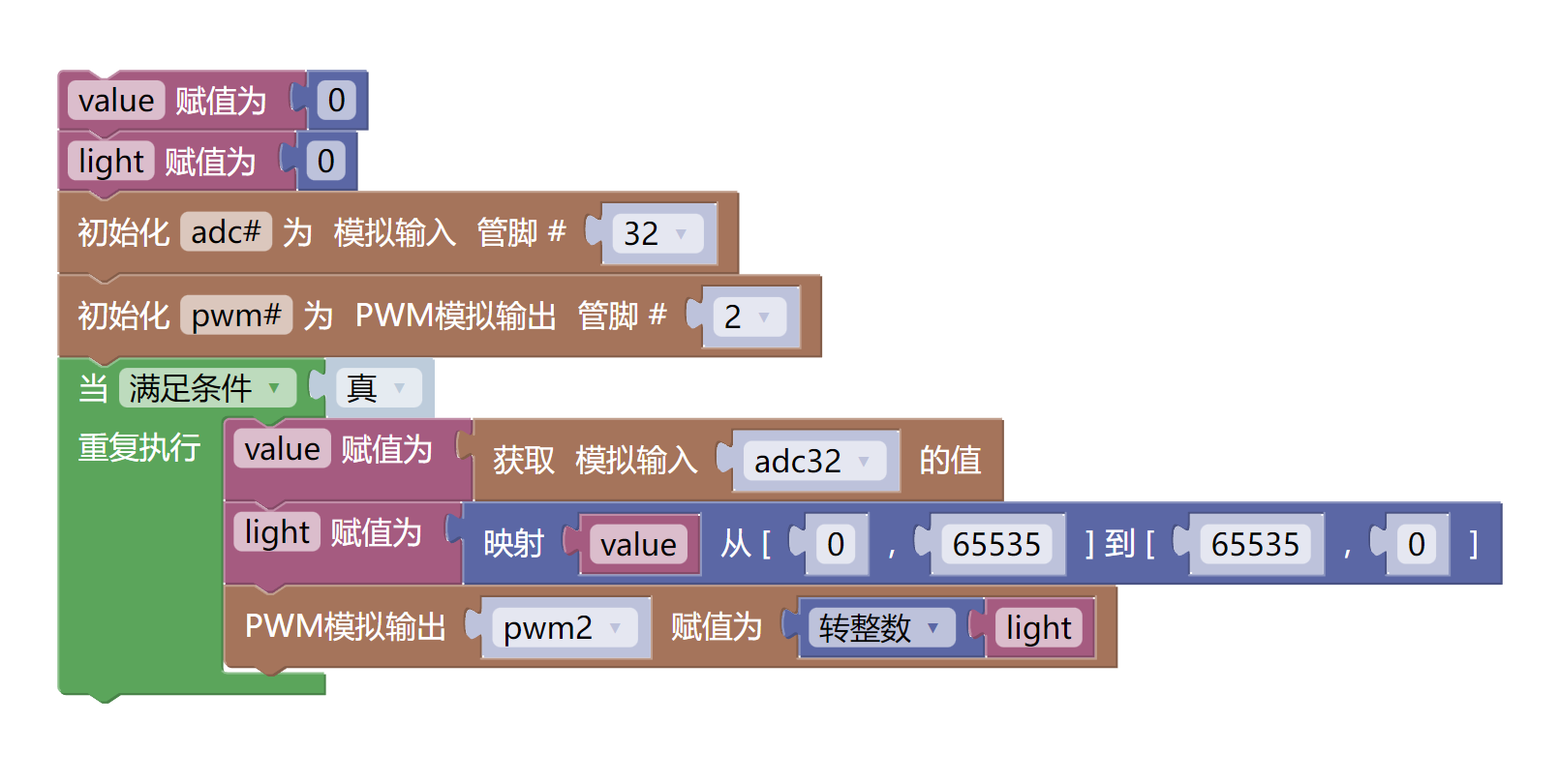

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
    value = adc32.read_u16()
    light = (math_map(value, 0, 65535, 65535, 0))
    pwm2.duty_u16(int(light))
