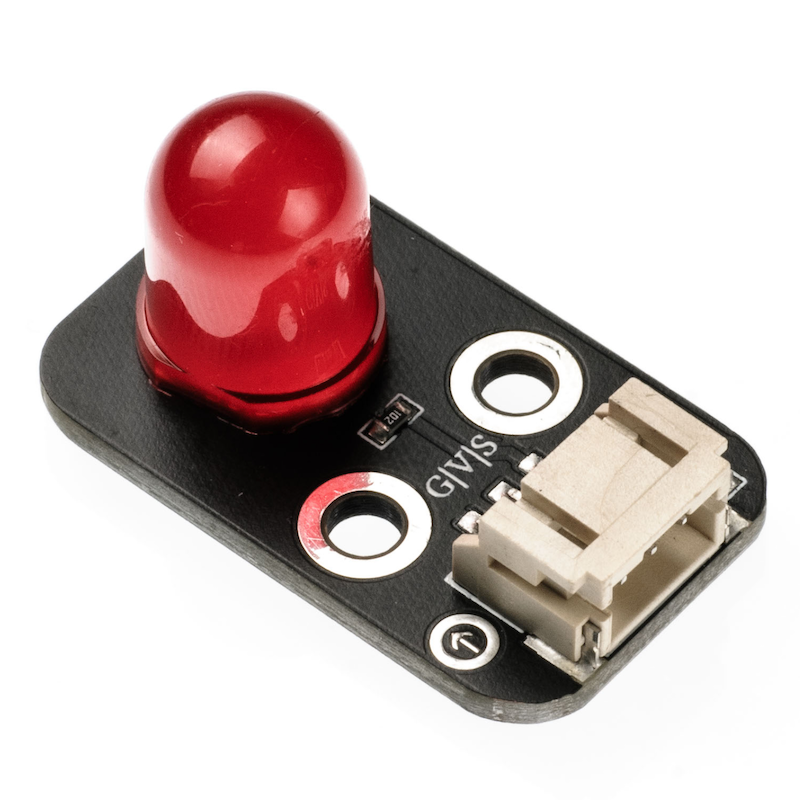

HS-F08P LED灯模块

1、介绍

LED灯也叫做发光二极管，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为 5v。其正伏安特性曲线太陡，必须与限流电阻串联，以便在使用时控制流过管道的电流。

2、原理图

LED灯-HS-F08P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子线
安装方式：双螺丝固定

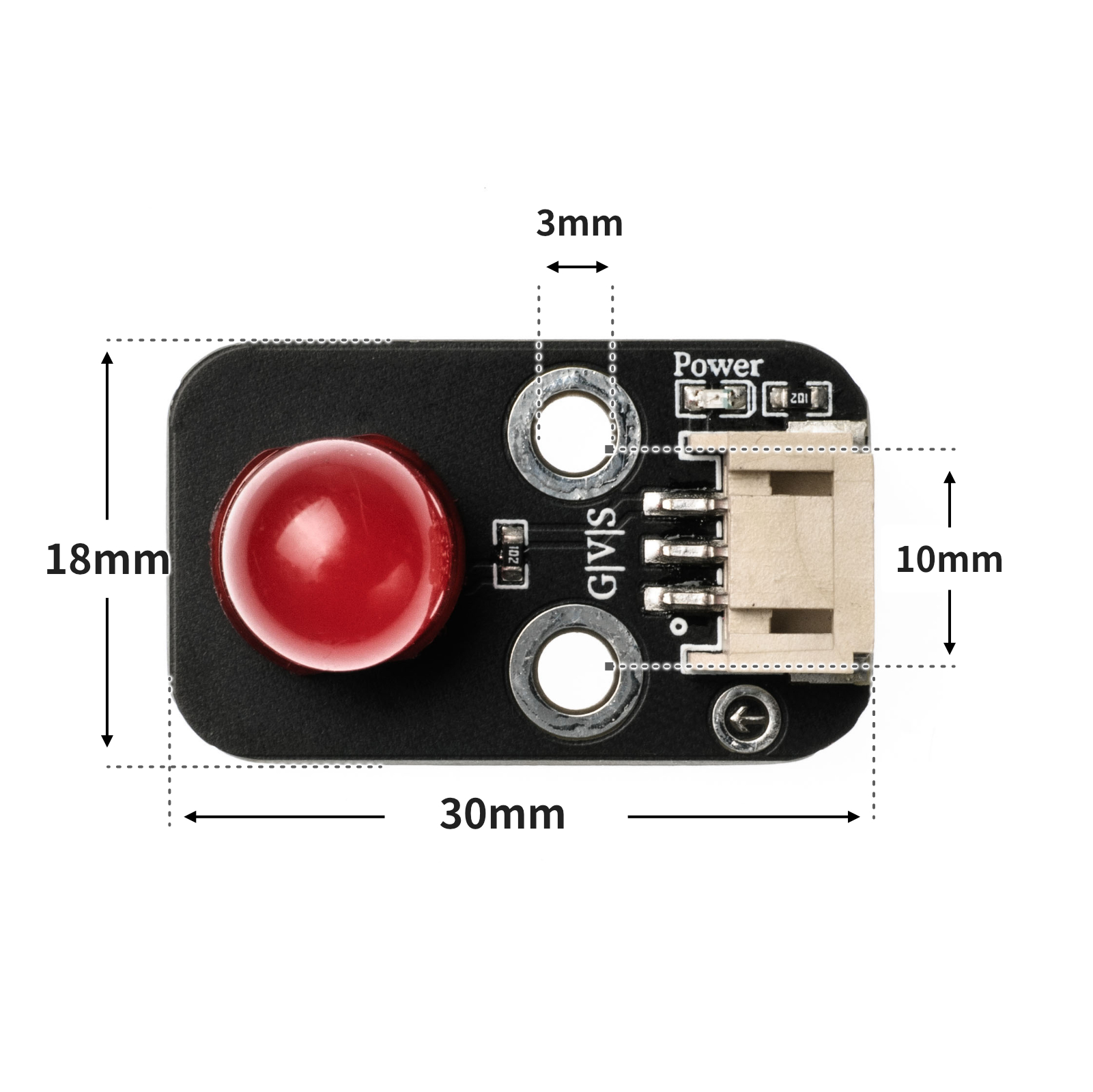

4、电路板尺寸

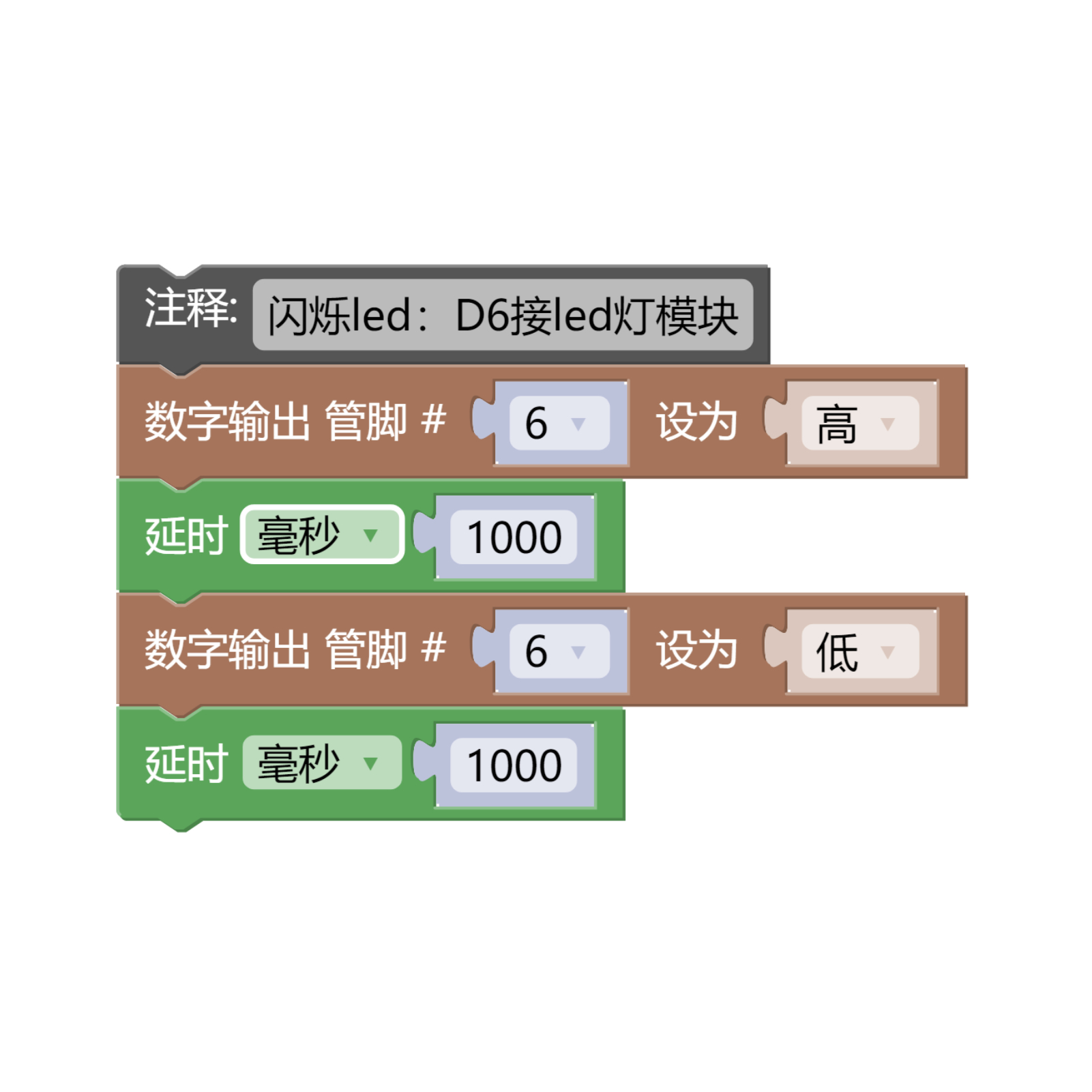

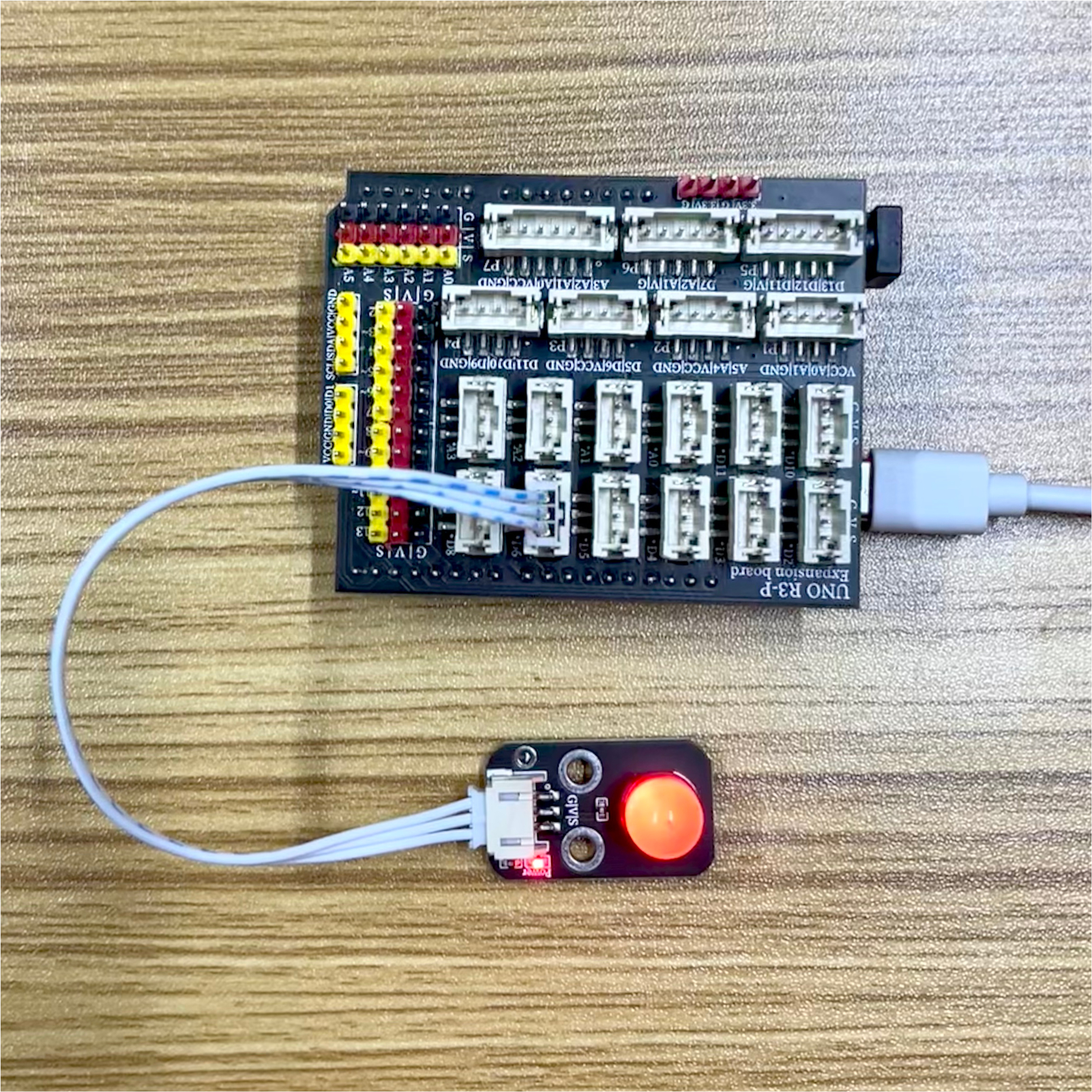

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

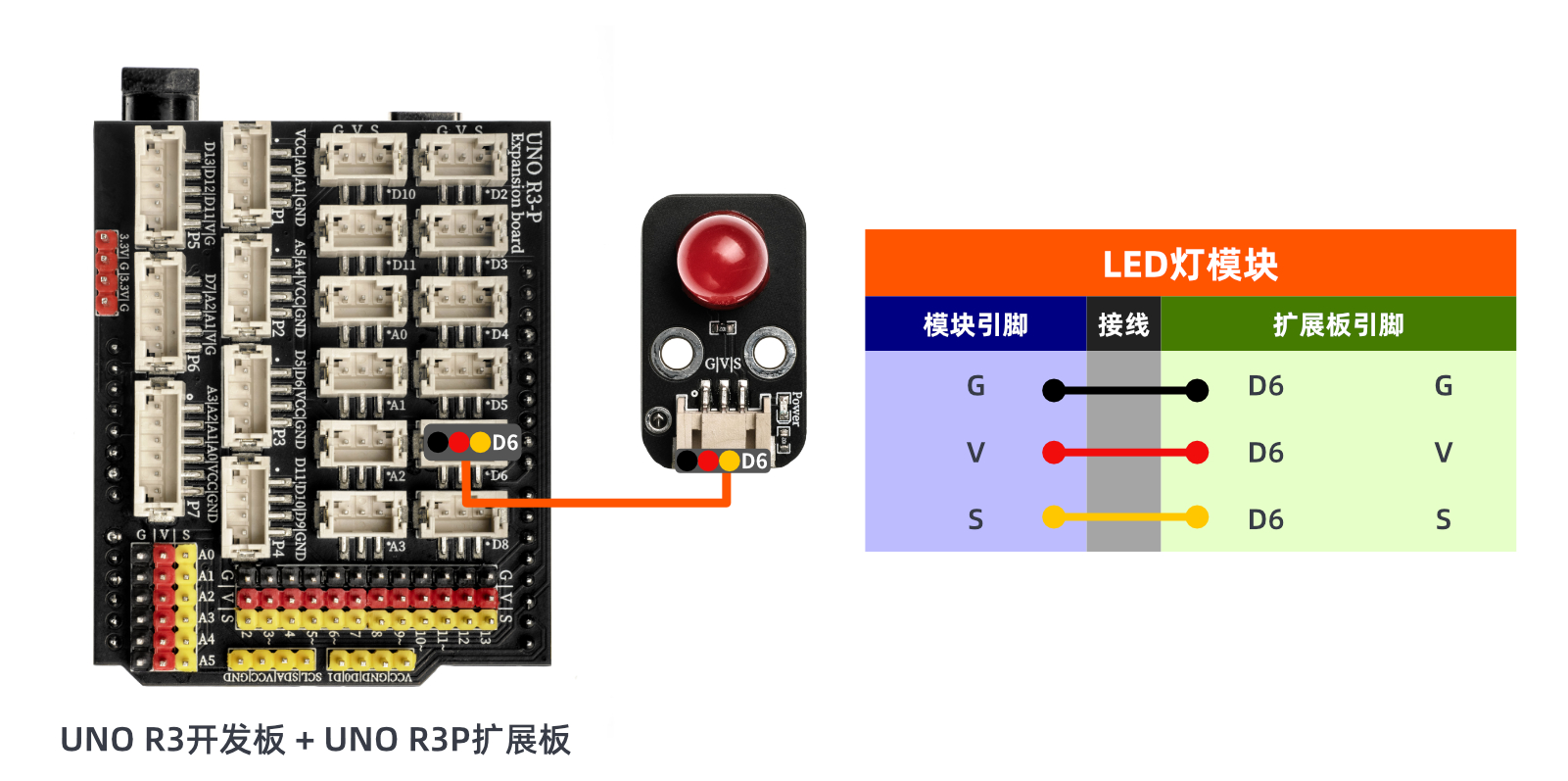

示例程序（UNO开发板）：

int ledPin=6; //定义数字6引脚为控制LED的引脚
void setup()
{
    pinMode(ledPin,OUTPUT);    //设置数字6口模式，OUTPUT：输出模式
}
void loop()
{
    digitalWrite(ledPin,HIGH); //HIGH设置为5V左右 PIN6
    delay(1000);               //设置延迟时间，1000 = 1S
    digitalWrite(ledPin,LOW);  //LOW设置为5V左右 PIN6
    delay(1000);               //设置延迟时间，1000 = 1S
}

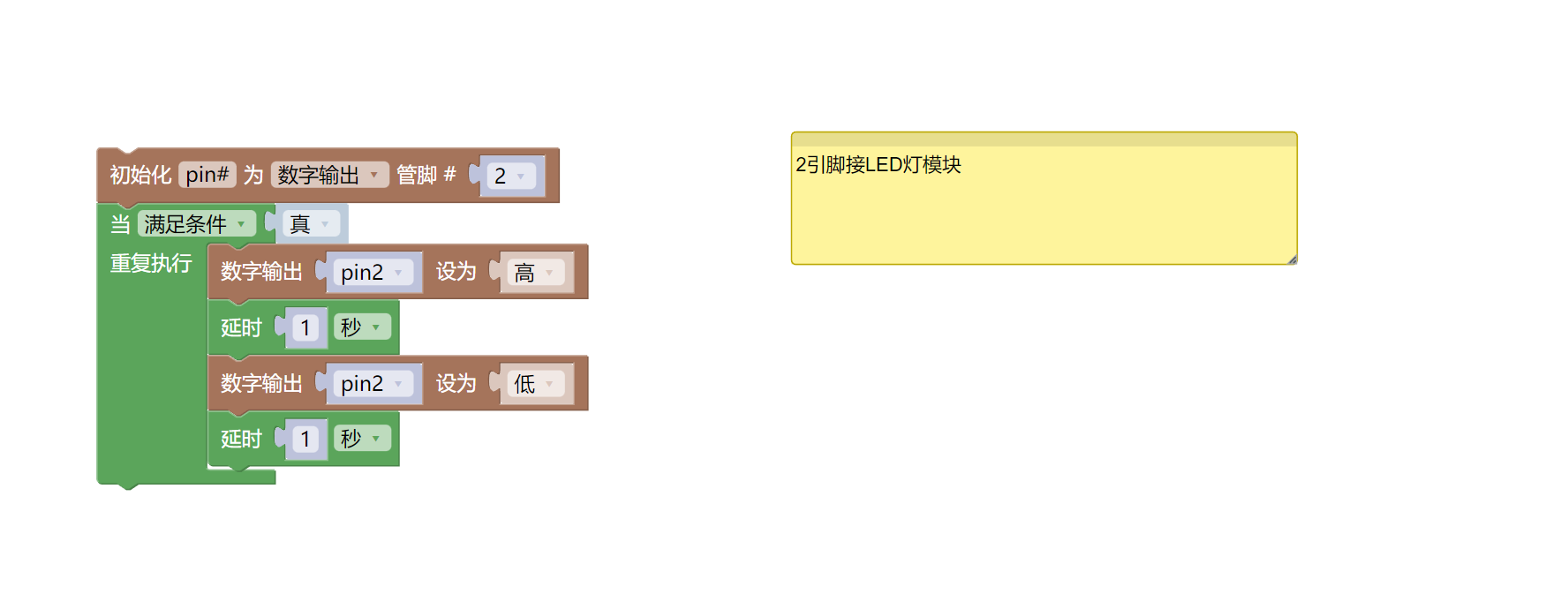

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep(1)
    pin2.value(0)
    time.sleep(1)
