HS-F02A 无源蜂鸣器模块

1、介绍

无源蜂鸣器，是没有内部振荡器的蜂鸣器，在通电时，内部振荡器是不会发出嗡嗡声的，它需要2~5 kHz 的方波驱动，然后不同频率的波形会驱动蜂鸣器发出相应频率的声音。我们常见的一些贺卡里面会带一个音乐盒，打开后会播放生日快乐，圣诞歌这些曲调，就是通过无源蜂鸣器来实现的。

有源蜂鸣器和无源蜂鸣器区别：

1、有源蜂鸣器，内部有振荡、驱动电路。加电源就可以响。无源蜂鸣器，声音频率可控，可以做出“多来米发索拉西”的效果在一些特例中，可以和LED复用一个控制口。

2、测试声音不同用黑表笔接蜂鸣器 “+”引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有 8Ω 的是无源蜂鸣器；如果能发出持续声音的，且电阻在几百欧以上的，是有源知蜂鸣器。

3、振动频率不同用直流电压输入相应电压（可以由小调到大），频率大概 2.7KHZ ，可以直接响的为有源电磁式蜂鸣器，不直接响的，需要方波来驱动才可以响的为无源电磁式蜂鸣器。

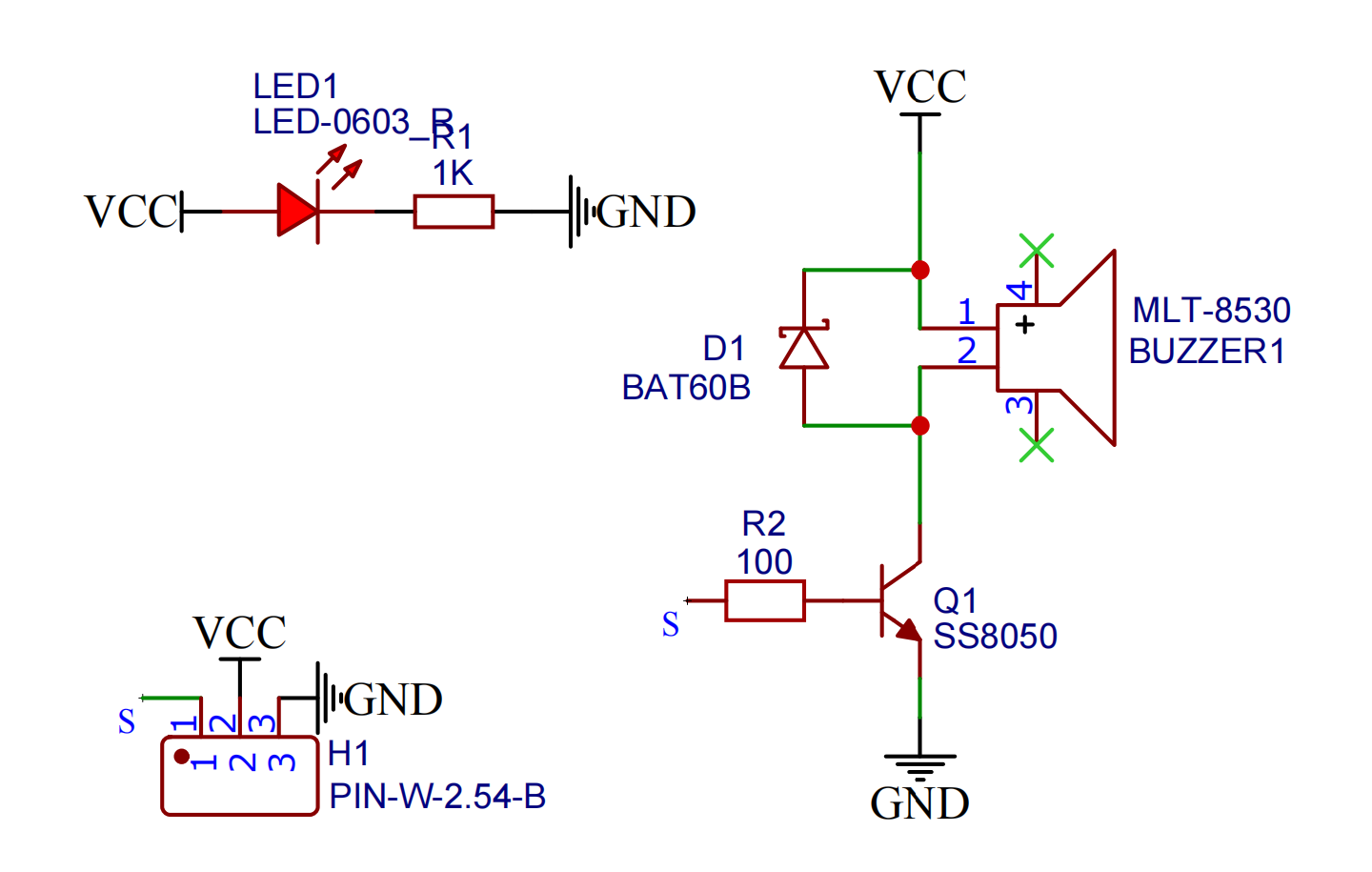

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

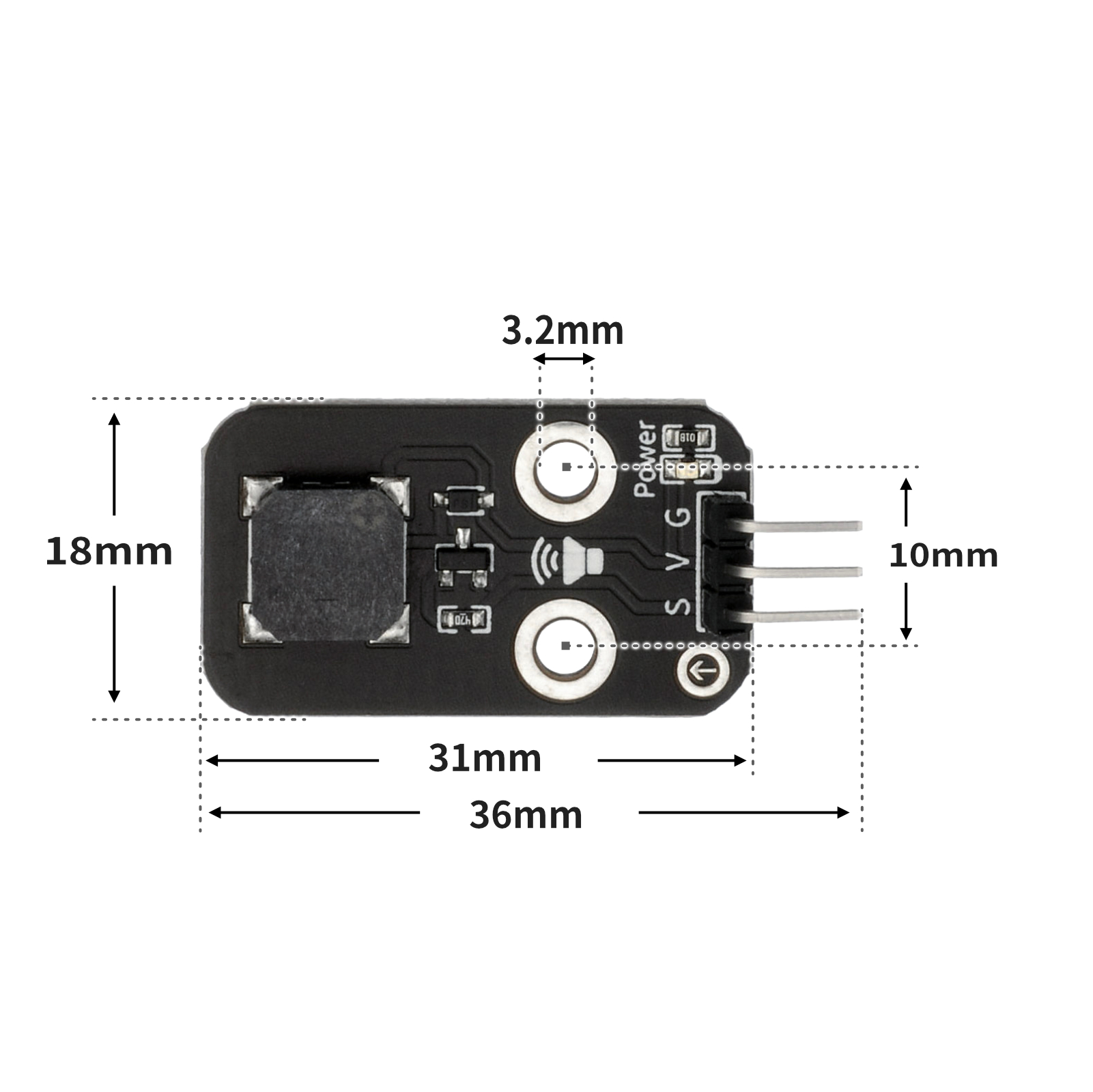

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

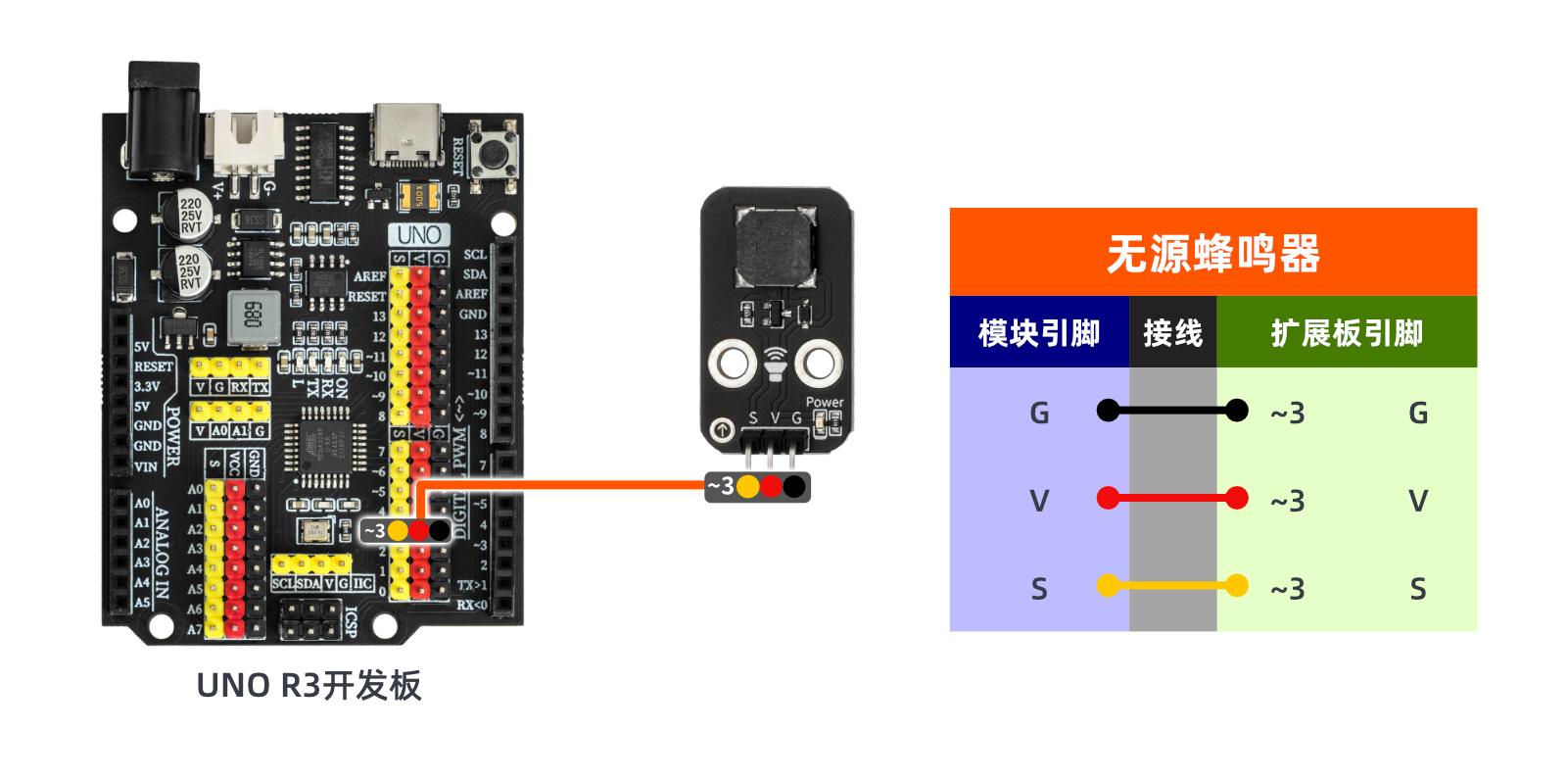

示例程序（UNO开发板）：

float tonelist[7]={1046.5,1174.7,1318.5,1396.9,1568,1760,1975.5};

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  //蜂鸣器:D3,\n播放简谱1，2，3，4，5，6

  for (int i = 1; i <= 7; i = i + (1)) {
    tone(3,tonelist[(int)(i - 1)]);
    delay(600);
    noTone(3);
    delay(600);
  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import music


midi = music.MIDI(2)
while True:
    midi.pitch_time(440, 1000)
    midi.pitch_time(494, 1000)
    midi.pitch_time(523, 1000)
    midi.pitch_time(587, 1000)
    midi.pitch_time(659, 1000)
    midi.pitch_time(698, 1000)
    midi.pitch_time(784, 1000)
