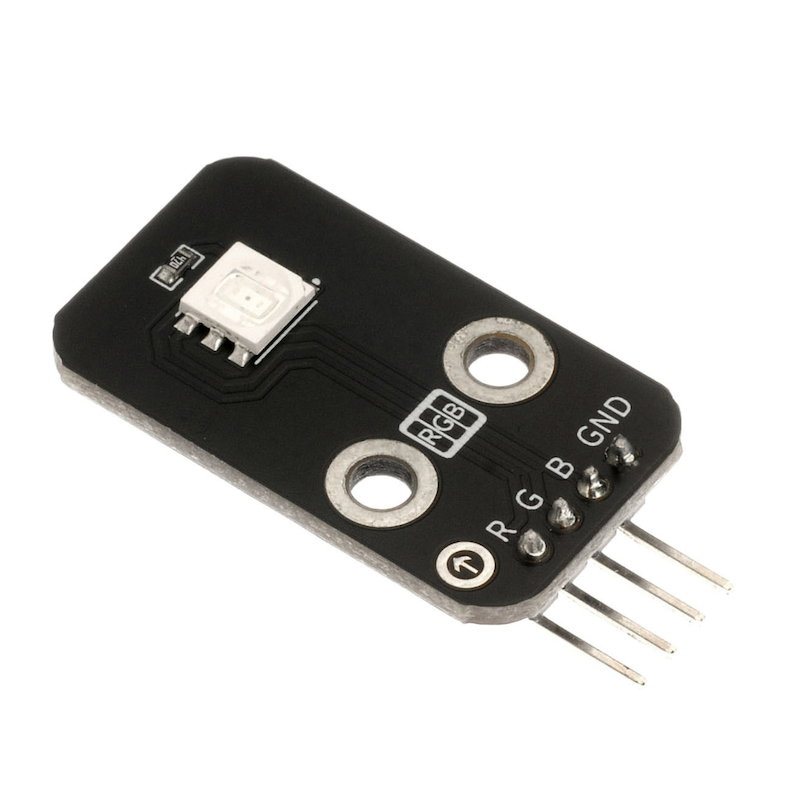

1、介绍
LED是发光二极管的缩写,由混合化合物制成,即镓(Ga),砷(AS),磷(P)。 磷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。 其正伏安特性曲线太陡,模块上板载了限流电阻,以便在使用时控制流过管道的电流。RGB代表红色,绿色和蓝色通道,是行业颜色标准。RGB通过改变三个通道并叠加它们来显示各种新颜色,根据统计,它可以创建16777216种不同的颜色。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
GND | GND(电源输入负极) |
B | 数字信号引脚 |
R | 数字信号引脚 |
G | 数字信号引脚 |
供电电压:3.3V / 5V
连接方式:2.54mm排针
安装方式:双螺丝固定

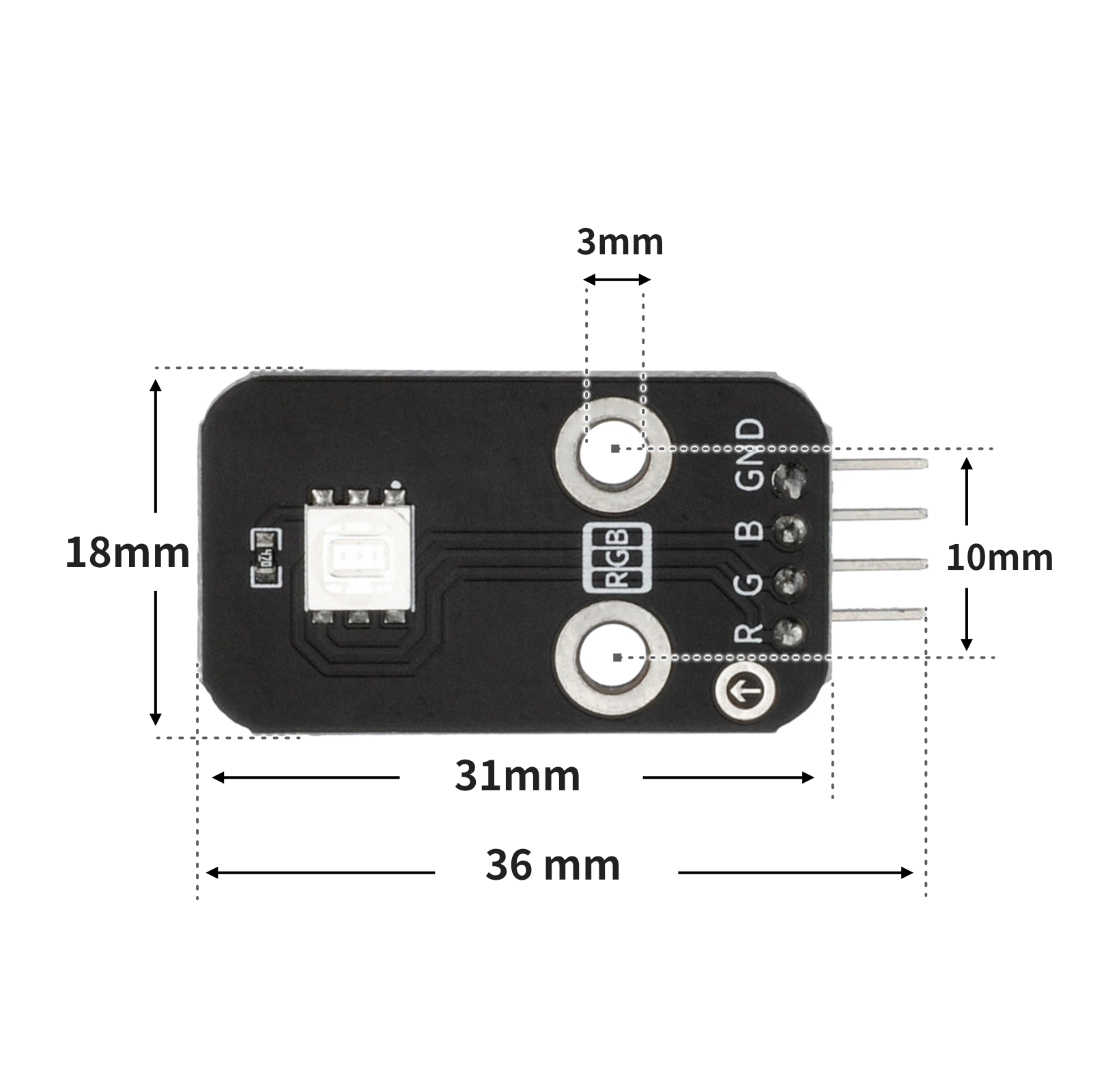

4、电路板尺寸

5、Arduino IDE示例程序
注意:程序上传时如果提示库文件报错,请先导入库文件!
Arduino IDE 库文件下载及导入教程:点击查看
示例程序(UNO开发板):
/***********************************************************
文件名:15_RGB_led.ino
描述:实现RGB led灯颜色的切换。
作者:陈志强
日期:2022.11.10
***********************************************************/
//RGB led 模块RGB分别引脚接D9,D10,D11口,GND引脚接控制板GND
int R = 9;//定义数字常量,RGB led 模块R接9口
int G = 10;//定义数字常量,RGB led 模块G接10口
int B = 11;//定义数字常量,RGB led 模块B接11口
void RGB_Value(int rshu, int gshu, int bshu) {//亮灯函数
analogWrite(R, rshu);
analogWrite(G, gshu);
analogWrite(B, bshu);
}
void setup() {
RGB_Value(0, 0, 0);//灯熄灭
}
void loop() {
RGB_Value(255, 0, 0);//亮红色
delay(1000);//延时1s
RGB_Value(0, 255, 0);//亮绿色
delay(1000);//延时1s
RGB_Value(0, 0, 255);//亮蓝色
delay(1000);//延时1s
}6、ESP32 Python 示例(适用于Mixly IDE /米思齐)
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:点击查看
示例程序(ESP32-Python):
import machine
import time
pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
pin25.value(1)
time.sleep(1)
pin25.value(0)
pin26.value(1)
time.sleep(1)
pin26.value(0)
pin27.value(1)
time.sleep(1)
pin27.value(0)7、米思齐 Mixly 示例程序(图形化语言)
示例程序(UNO开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:点击查看

示例程序(ESP32开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:点击查看

8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件:
HELLO STEM UNO R3 PRO 开发板 *1
USB type-c 数据线 *1
RGB LED 模块(HS-F01A)*1
1P母对母杜邦线 *4条 或 3P母对母杜邦线、1P母对母杜邦线 各*1条

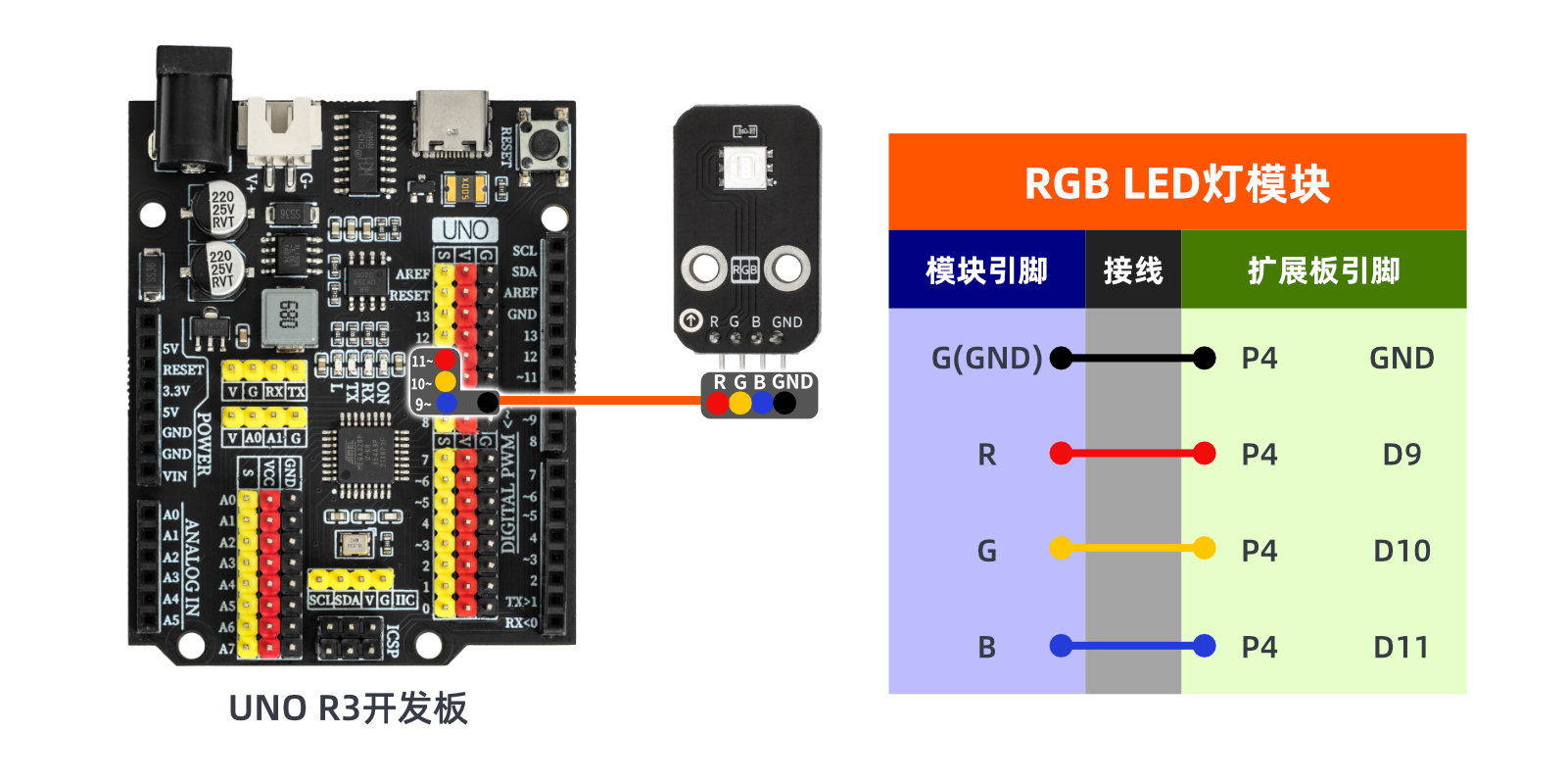

电路接线图:

ESP32 测试环境搭建
准备配件:待更新...
电路接线图:待更新...
9、视频教程
视频教程:点击查看

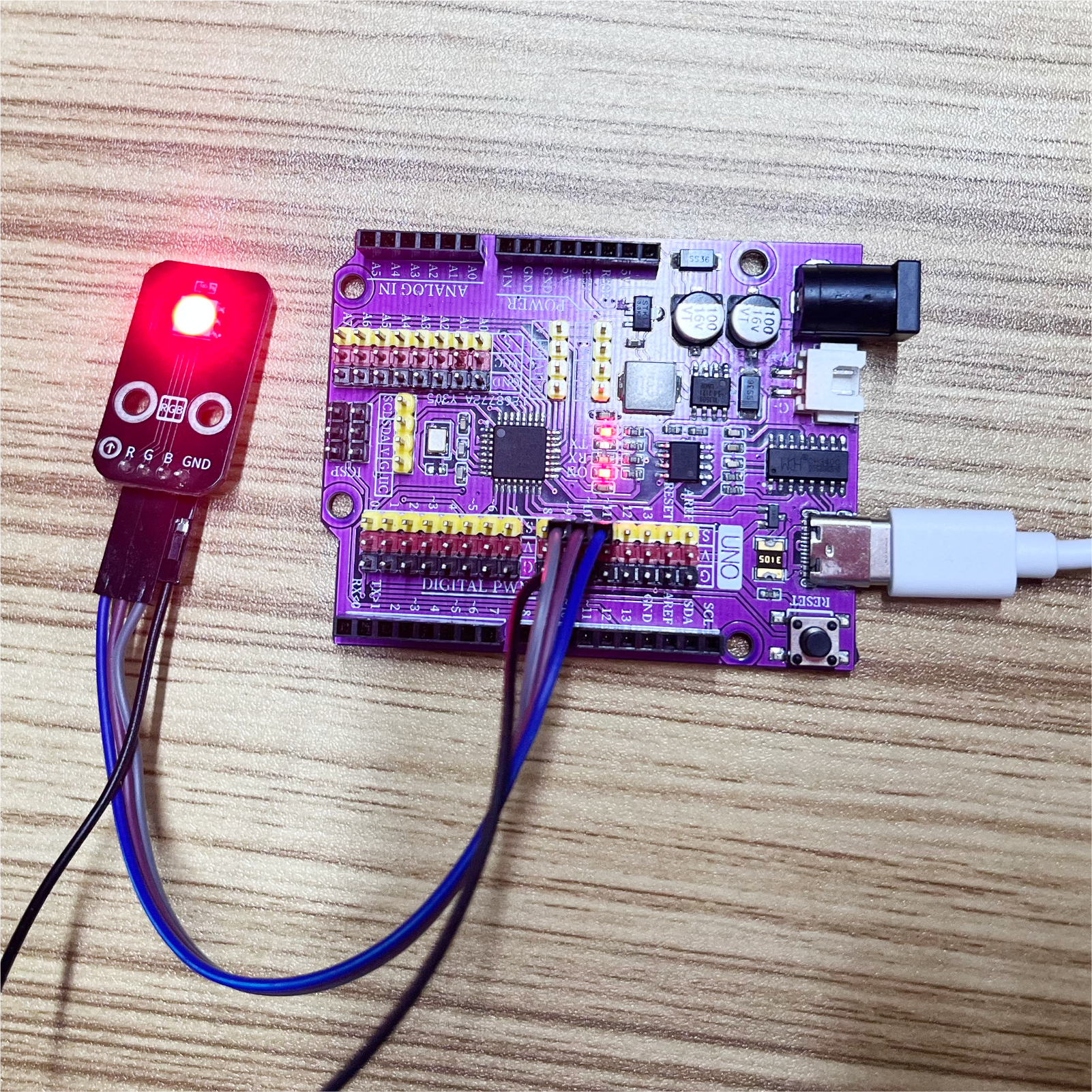

10、测试结果
Arduino UNO 测试结果:
器件连接好线之后,将上述程序烧录到Arduino UNO开发板之后,参考上述配比图行进颜色配比。我们能看到RGB LED灯每隔一秒切换一种颜色(红绿蓝)。
