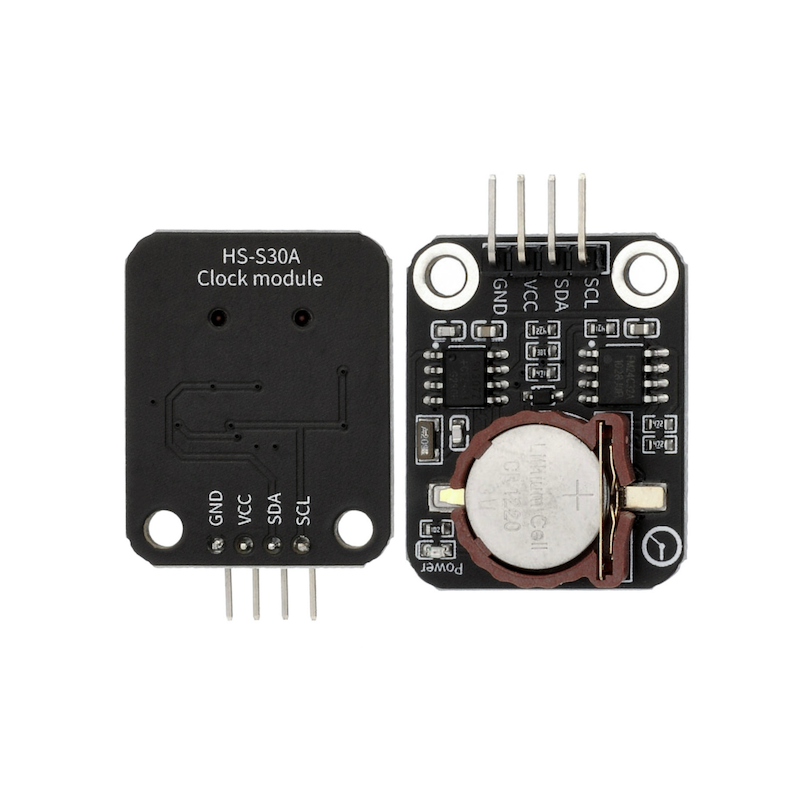

HS-S30A 时钟模块

1、介绍

DS1307时钟模块是一款低功耗，具有56字节非失性RAM的全BCD码时钟日历实时时钟芯片，地址和数据通过两线双向的串行总线的传输，芯片可以提供秒，分，小时等信息，每一个月的天数能自动调整。AM/PM 标志位决定时钟工作于24小时或12小时模式，芯片有一个内置的电源感应电路，具有掉电检测和电池切换功能。DS1307时钟模块是一个集成了数字时钟的传感器，用户可以自己去编写程序，做成一个电子时钟。

2、原理图

时钟模块-HS-S30A 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：2.54mm排针

• 安装方式：螺丝固定

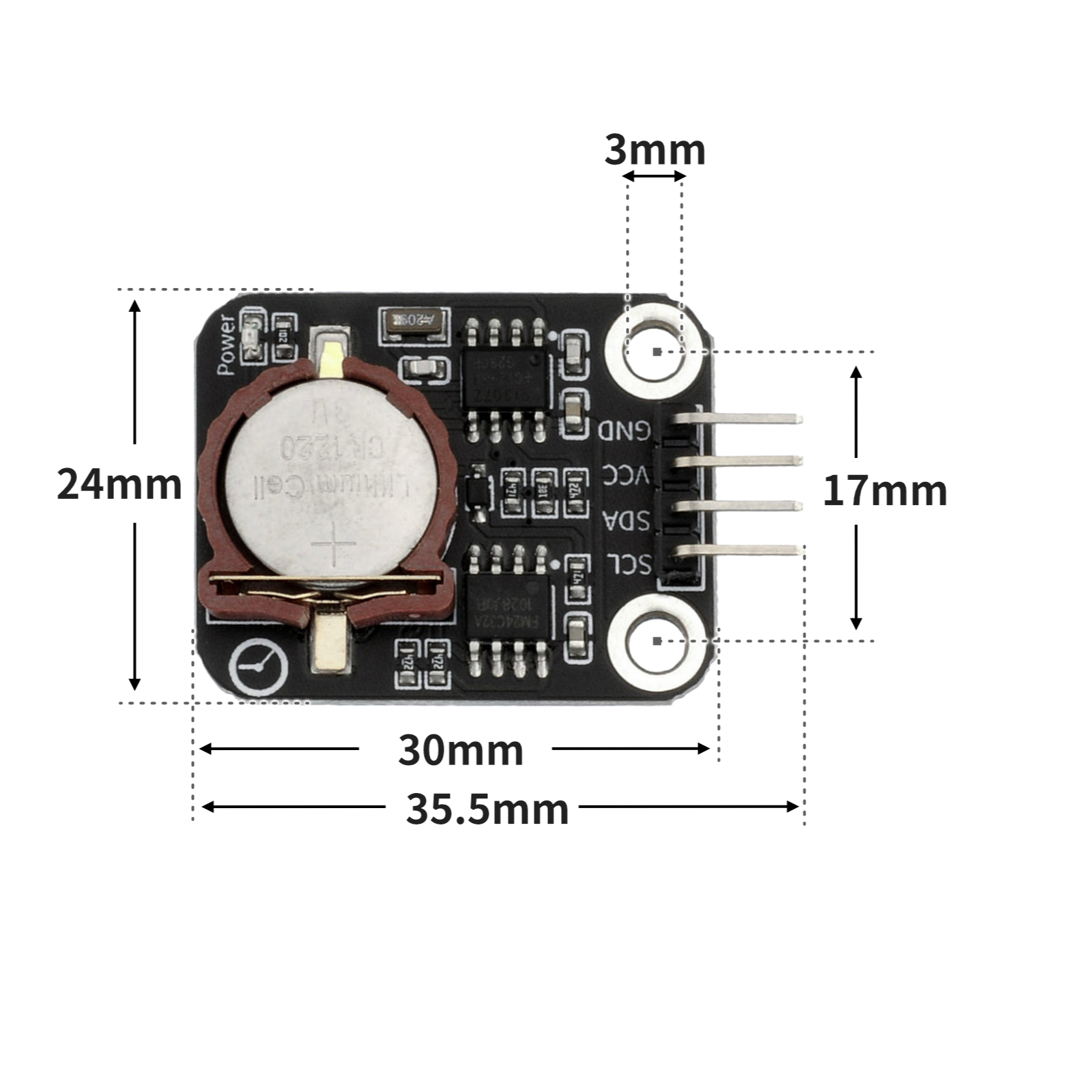

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include <RtcDS1307.h>
#include <Wire.h>

RtcDS1307<TwoWire> Rtc(Wire);

void setup(){
  Serial.begin(9600);
  Rtc.Begin();
  Rtc.SetIsRunning(true);
  Rtc.SetDateTime(RtcDateTime(__DATE__, __TIME__));
}

void loop(){
  //DS1307时钟模块接开发板llc（A4，A5）

  Serial.print(String(String("Date") + String("：")) + String(String(Rtc.GetDateTime().Year()) + String("-")) + String(String(Rtc.GetDateTime().Month()) + String("-")) + String(String(Rtc.GetDateTime().Day()) + String("-")));
  Serial.println(String(String("Time") + String("：")) + String(String(Rtc.GetDateTime().Hour()) + String("-")) + String(String(Rtc.GetDateTime().Minute()) + String("-")) + String(Rtc.GetDateTime().Second()));

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• DS1307时钟模块*1

• PH2.0 6P端子转杜邦线 *1 或 PH2.0 6P双头端子线 *1

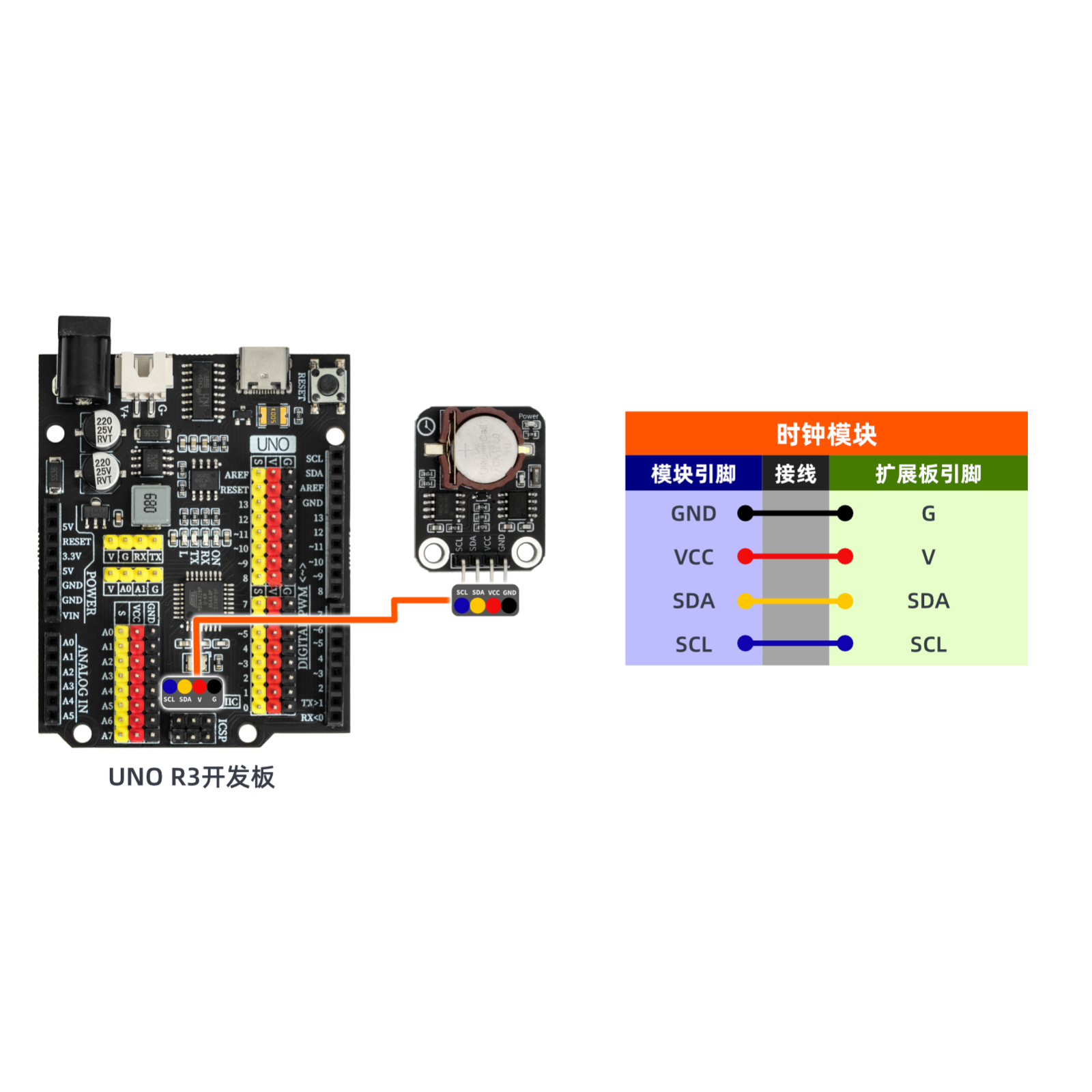

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

10、测试结果

Arduino UNO 测试结果：

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后， 打开Mxily串口监视器，串口打印DS1307时钟模块读取系统时间当前的日期和时间。
