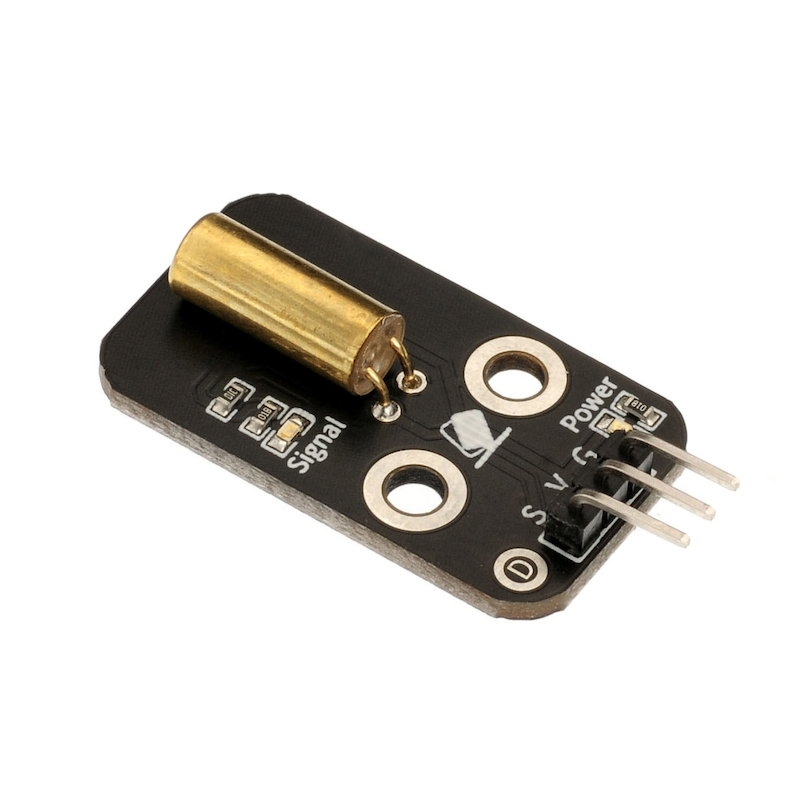

1、介绍
倾斜开关模块也称为珠形开关，钢球开关；实际上是一种振动开关。它有不同的名称，但工作原理保持不变。滚珠通过与金属板接触或不接触来控制电路的连接或断开。简单地说，就像打开或关闭灯一样，如果开关接触内部的金属板，灯将亮，当开关离开时，灯将熄灭。与金属端子接触或在开关中用小珠子改变光的行进路径将能够产生传导效应。当倾斜传感器感应到倾斜时，模块会输出低电平信号，否则输出高电平。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 数字信号引脚 |
供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

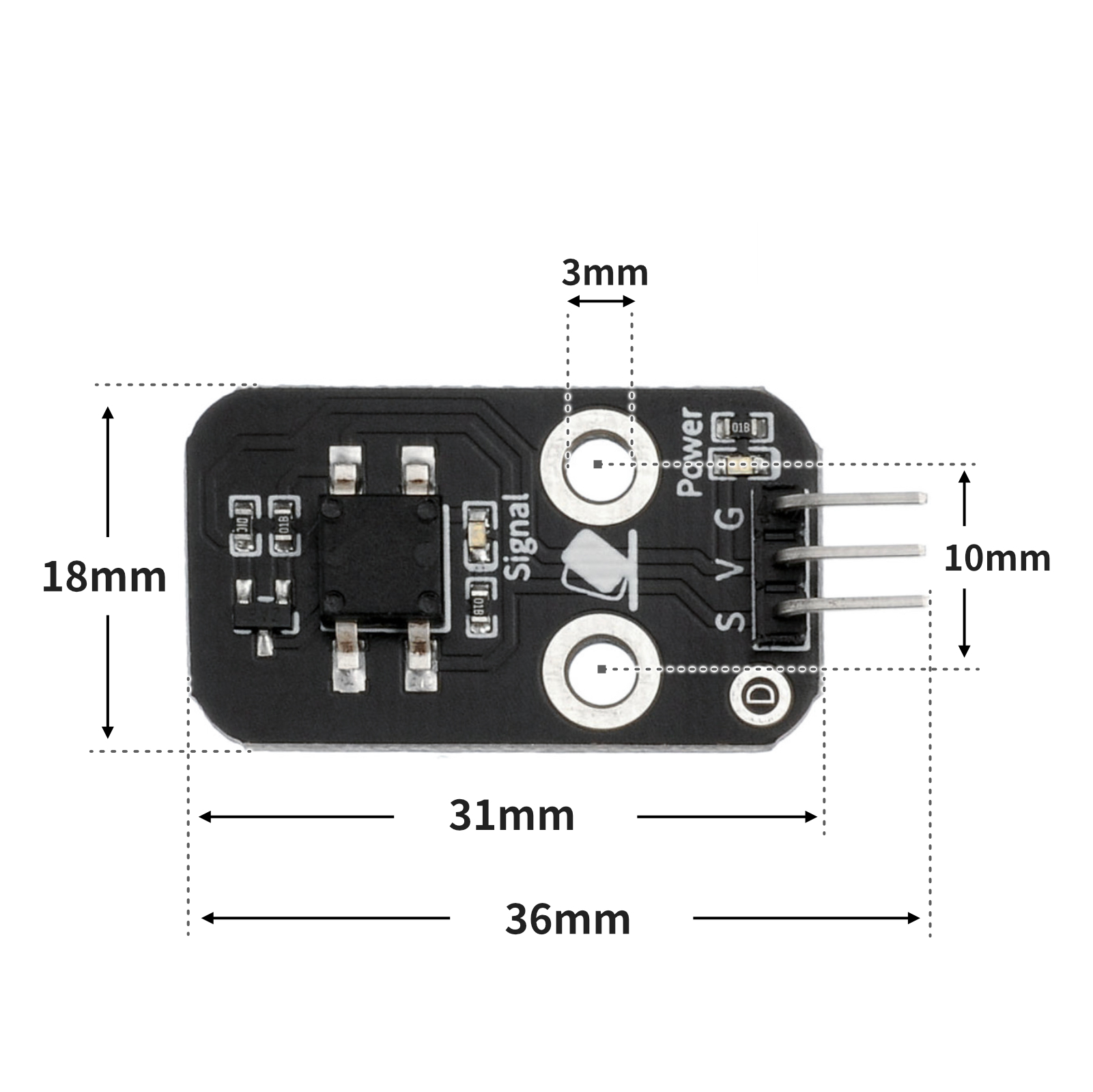

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
volatile int value;
void setup(){
value = 0;
Serial.begin(9600);
pinMode(4, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
value = digitalRead(4);
Serial.println(value);
if (value == 0) {
digitalWrite(9,HIGH);
} else {
digitalWrite(9,LOW);
}
delay(500);
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：
import machine
import time
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)

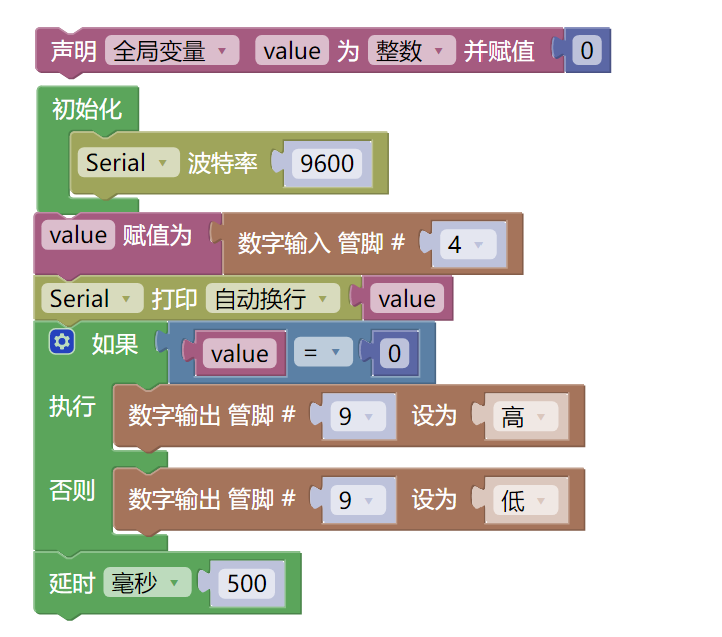

time.sleep_ms(500)7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 PRO 开发板 *1
USB type-c 数据线 *1
LED灯模块（HS-F08A）*1
四向倾斜传感器模块（HS-S27A）*1
1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

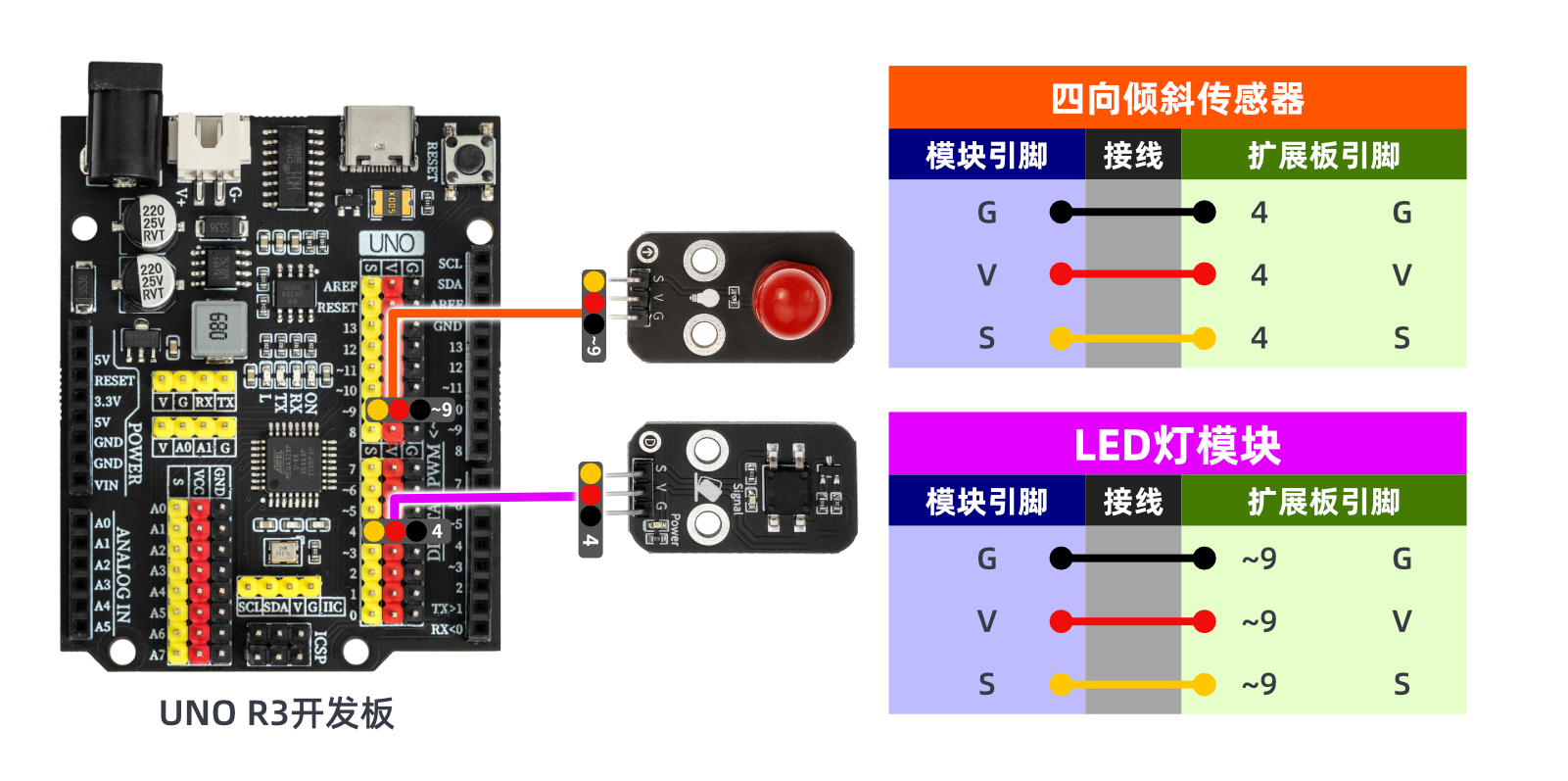

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：点击查看

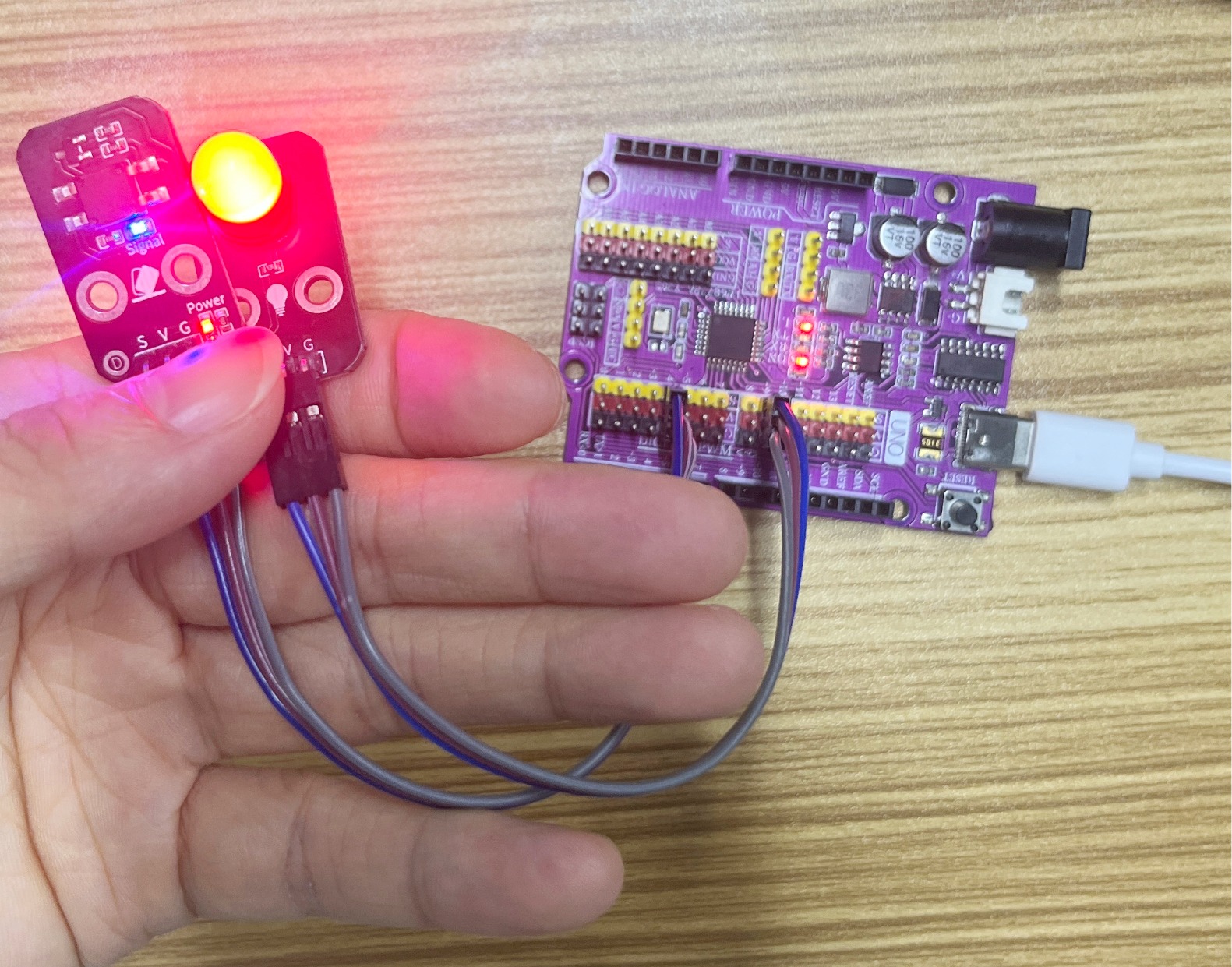

10、测试结果

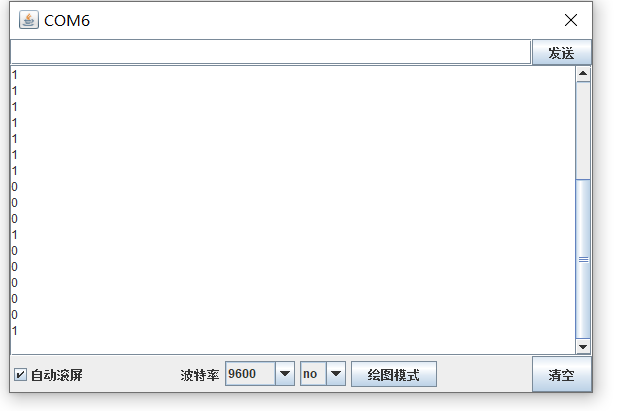

Arduino UNO 测试结果：
器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，打开Mxily串口监视器，摇晃模块。当传感器低于水平位置倾斜，开关接通，模拟口电压值为 5V 左右。串口输出低电平数值0，led灯被点亮；当传感器水平位置放置 ，开关停止，模拟口电压值为 0V 左右。串口输出高电平数值1，led灯熄灭状态。
