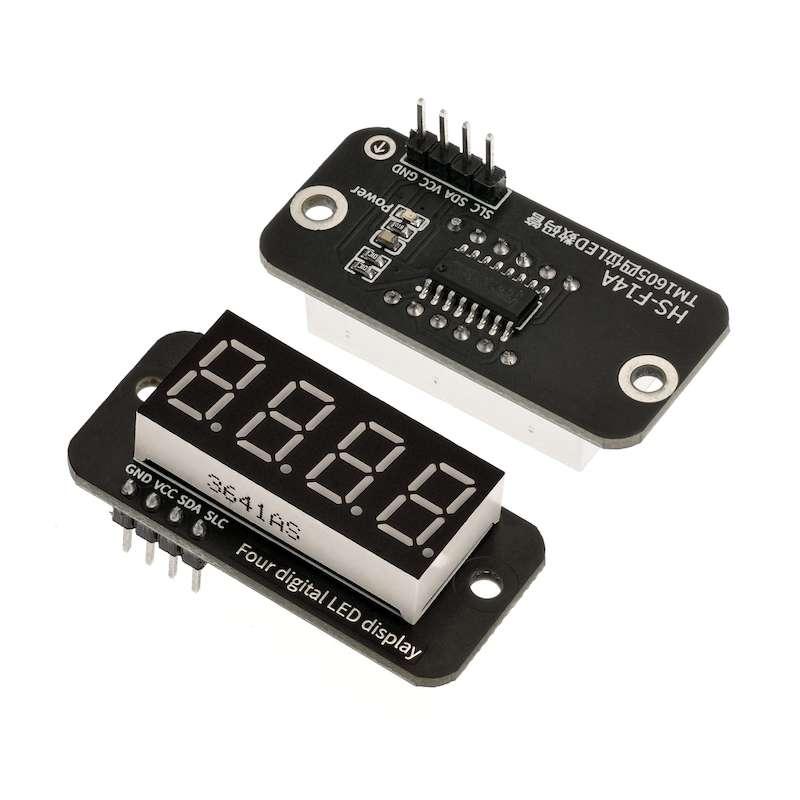

HS-F14A 四位LED数码管

1、介绍

4 位 7 段数码管由一个 12 管脚的 4 位 7 段共阳极数码管和一个控制芯片 TM1650 构成。此产品可以应用在显示数字的设备上。

2、原理图

3、模块参数

引脚名称	描述
VCC	VCC（电源输入正极）
GND	GND（电源输入负极）
SDA	双向数据通信引脚
SCL	时钟信号通信引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

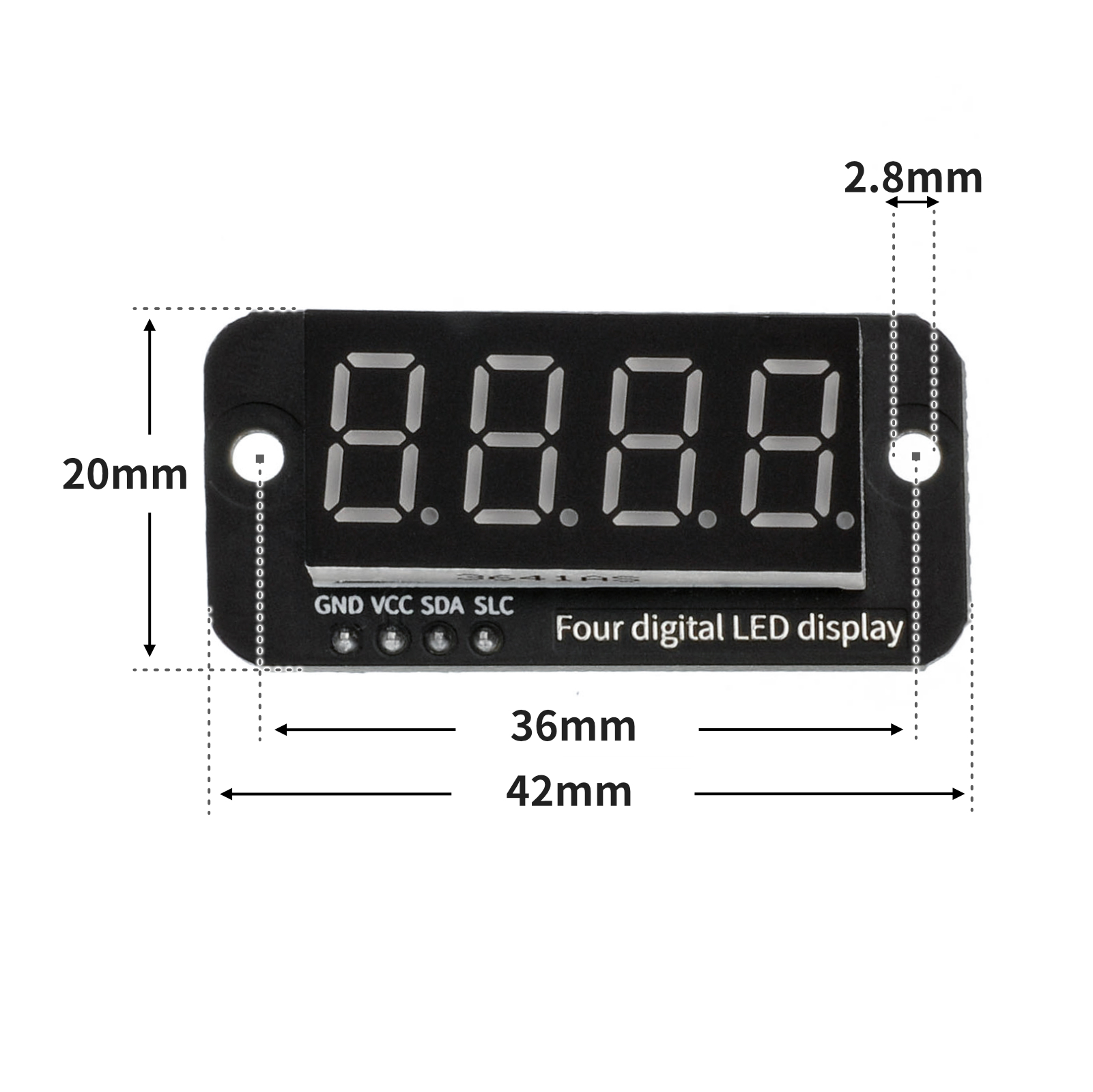

4、电路板尺寸

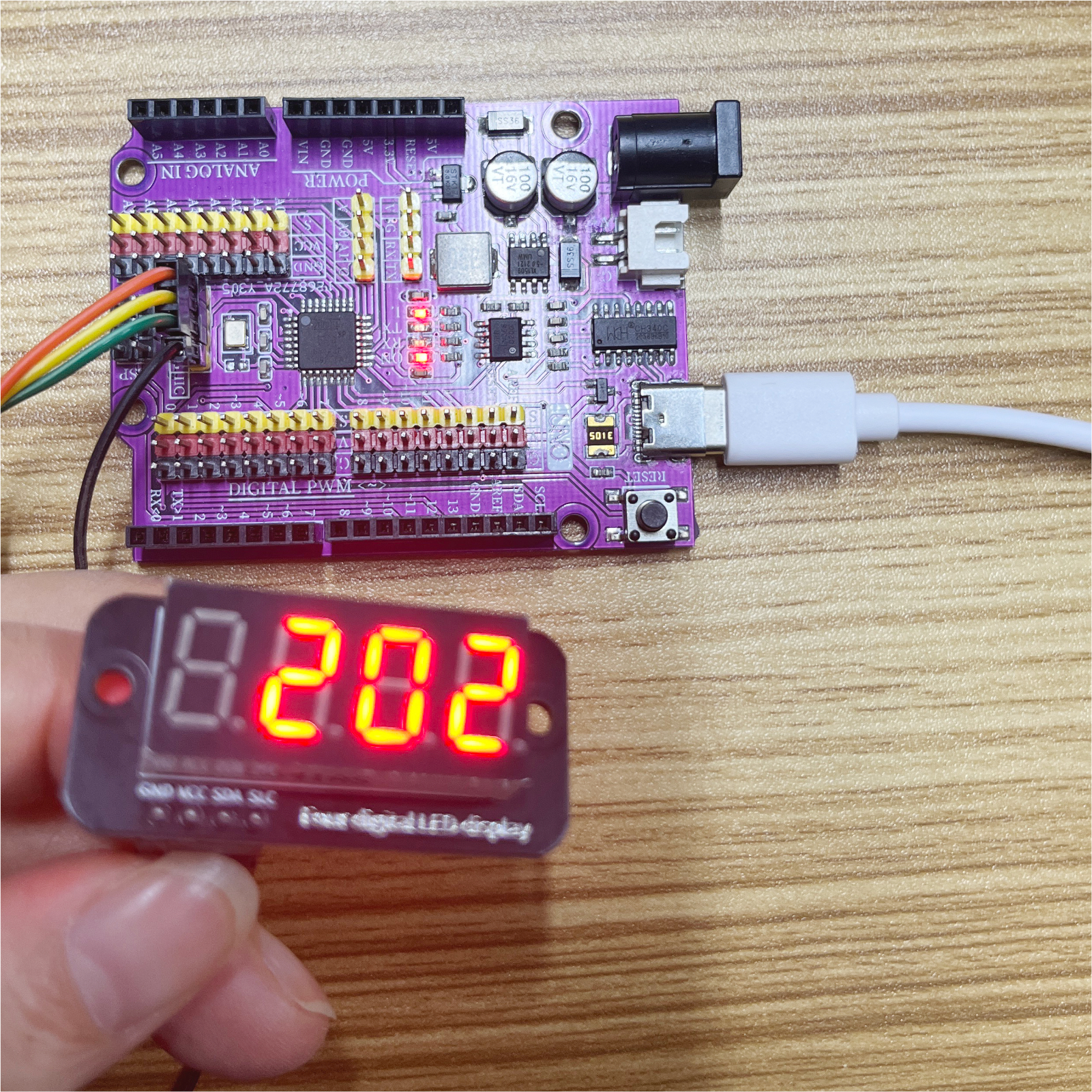

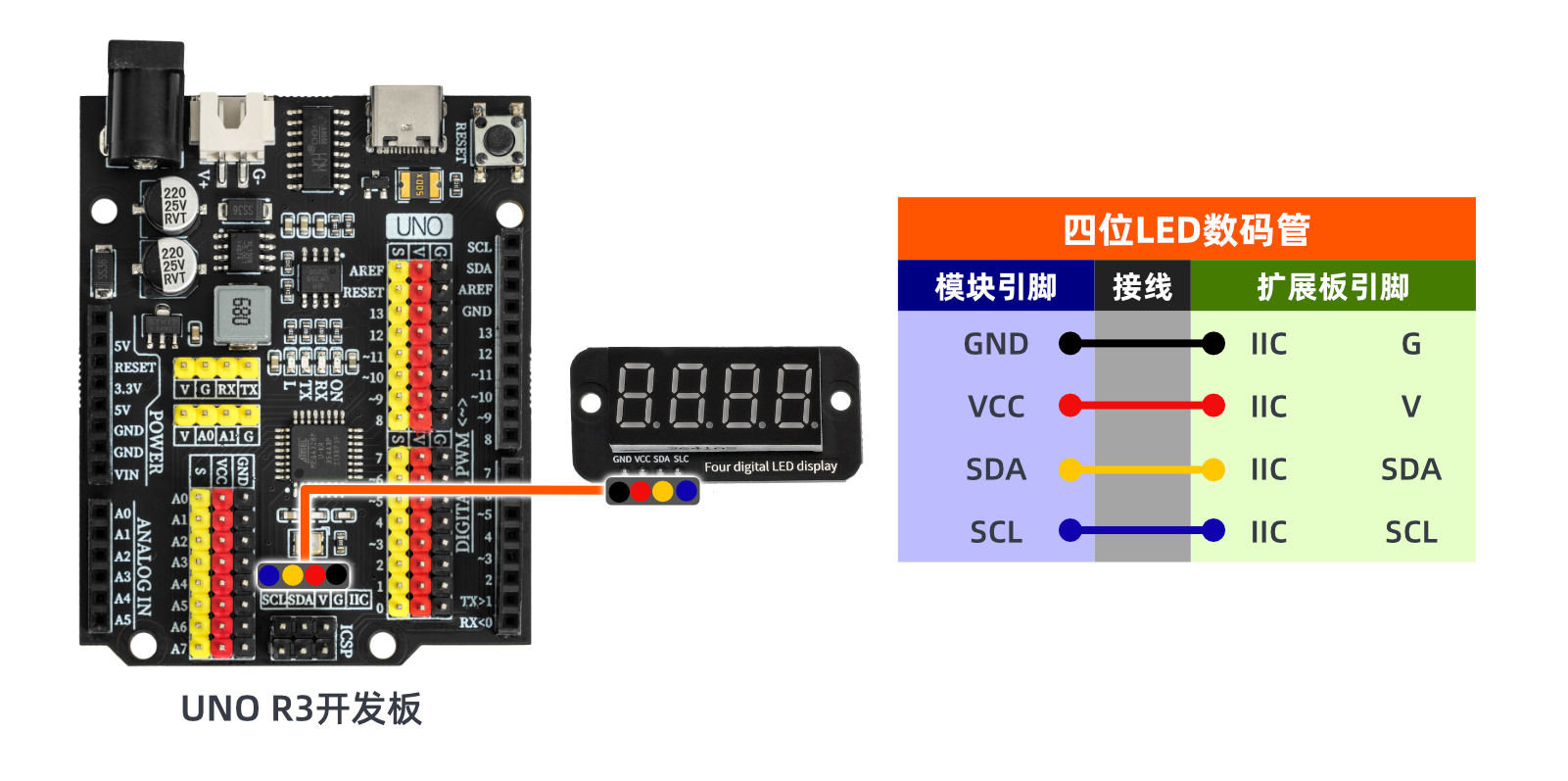

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include <Wire.h>
#include <TM1650.h>
#include <SimpleTimer.h>

volatile int item;
TM1650 tm_4display;
SimpleTimer timer;

void Simple_timer_1() {
  tm_4display.displayString(String(item));
  item = item + 1;
}

void setup(){
  item = 0;
  //IIC接口连接TM1650数码管\n每隔一秒显示数增加1
  Wire.begin();
  tm_4display.init();
  timer.setInterval(1000L, Simple_timer_1);

}

void loop(){
  timer.run();

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import tm1650
import time


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
disp = tm1650.TM1650(i2c_extend)
i = 0
while True:
    disp.shownum(i)
    i = i + 1
    time.sleep(1)
