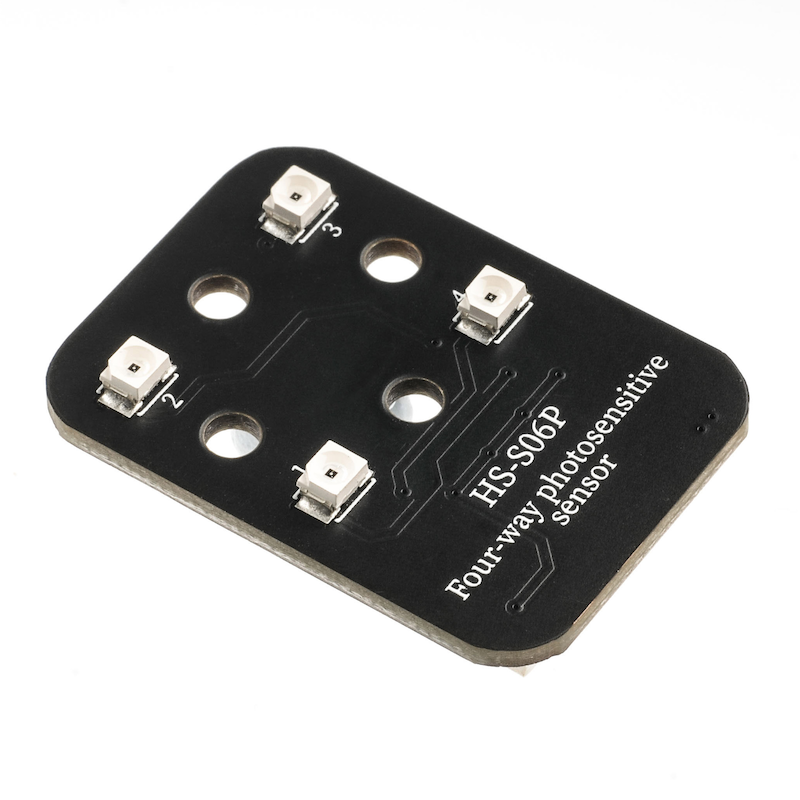

HS-S06P 四路光敏传感器

1、介绍

众所周知，走廊中的语音控制灯除了语音控制外还有一个传感器，即光敏传感器。光电传感器也称为光敏电阻。它（光敏电阻，缩写为LDR）通常由硫化镉制成。当入射光上升时，电阻阻值会降低; 入射光减弱，阻值会增加。光敏电阻常用于光测量，控制和转换（光与电之间的变化）会发生变化（光变为电），它也可广泛应用于各种光控电路，比如控制 和调节灯以及光开关。 光敏电阻模块对环境光线最敏感，一般用来检测周围环境的光线的亮度，触发单片机或继电器模块等 。

2、原理图

四位光敏传感器-HS-S06P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：螺丝固定

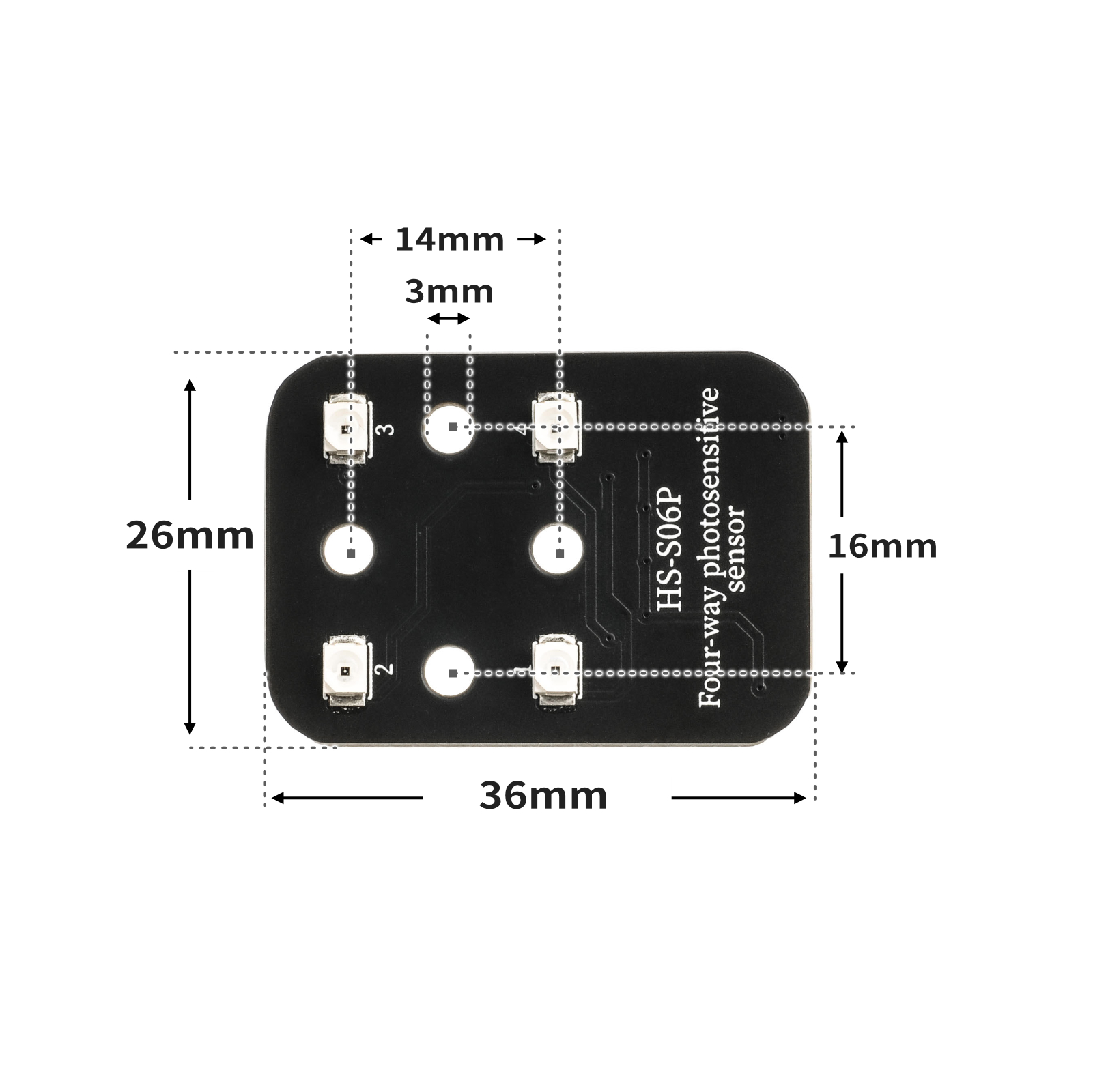

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;
void setup(){
 Serial.begin(9600);
 zoushang = 0;
 youshang = 0;
 zouxia = 0;
 youxia = 0;
 pinMode(A0, INPUT);
 pinMode(A1, INPUT);
 pinMode(A2, INPUT);
 pinMode(A3, INPUT);
}
void loop(){
 zouxia = analogRead(A0);
 zoushang = analogRead(A1);
 youxia = analogRead(A2);
 youshang = analogRead(A3);
 delay(500);
 Serial.print("A0：");
 Serial.print(zouxia);
 Serial.print("******");
 Serial.print("A1：");
 Serial.print(zoushang);
 Serial.print("******");
 Serial.print("A2：");
 Serial.print(youxia);
 Serial.print("******");
 Serial.print("A3：");
 Serial.println(youshang);
}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
    print(' A1: ',end ="")
    print(adc34.read_u16(),end ="")
    print(' A2: ',end ="")
    print(adc35.read_u16(),end ="")
    print(' A3: ',end ="")
    print(adc36.read_u16(),end ="")
    print(' A4: ',end ="")
    print(adc39.read_u16())
    time.sleep_ms(200)

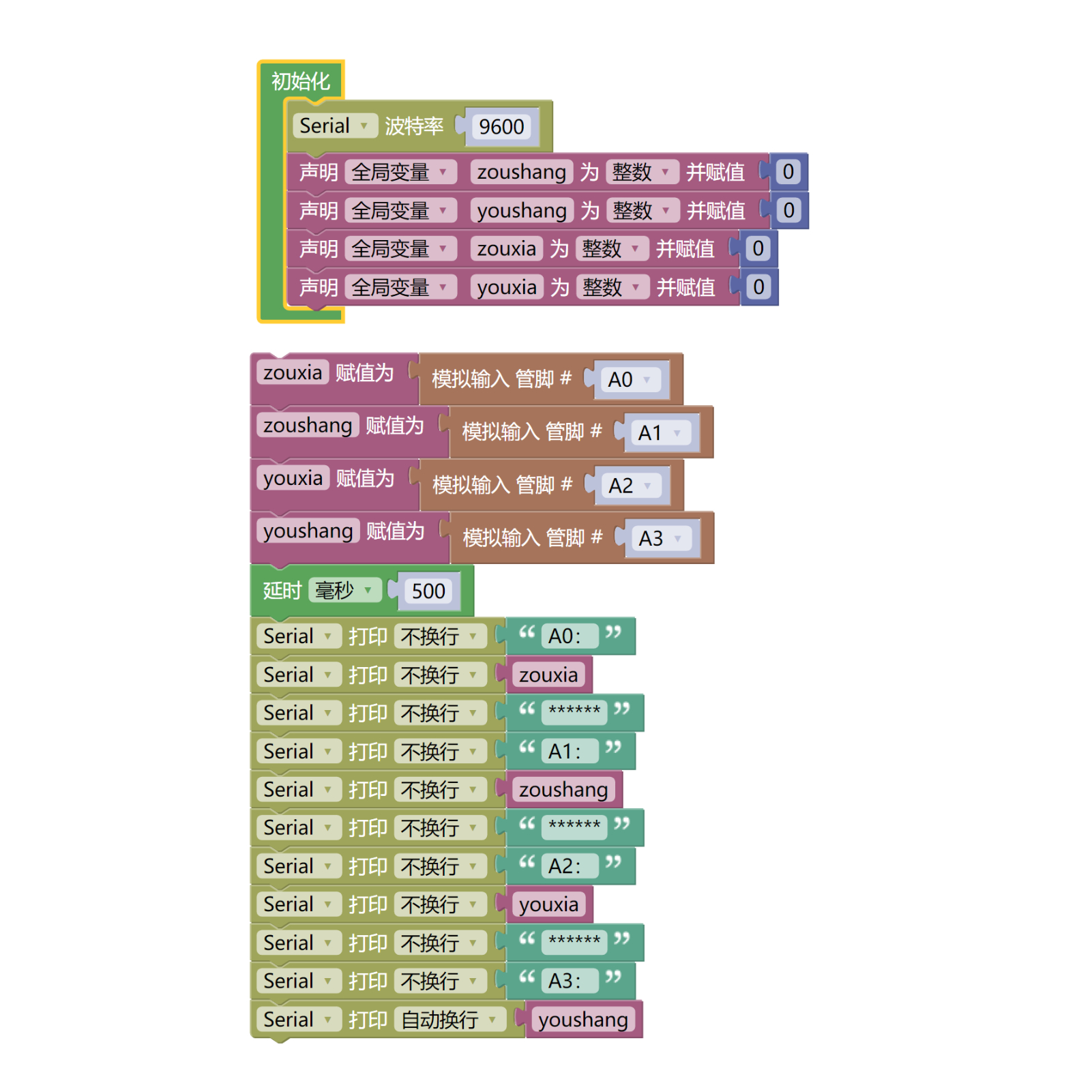

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• 四路光敏传感器模块（HS-S06P）*1

• PH2.0 6P端子转杜邦线 *1 或 PH2.0 6P双头端子线 *1

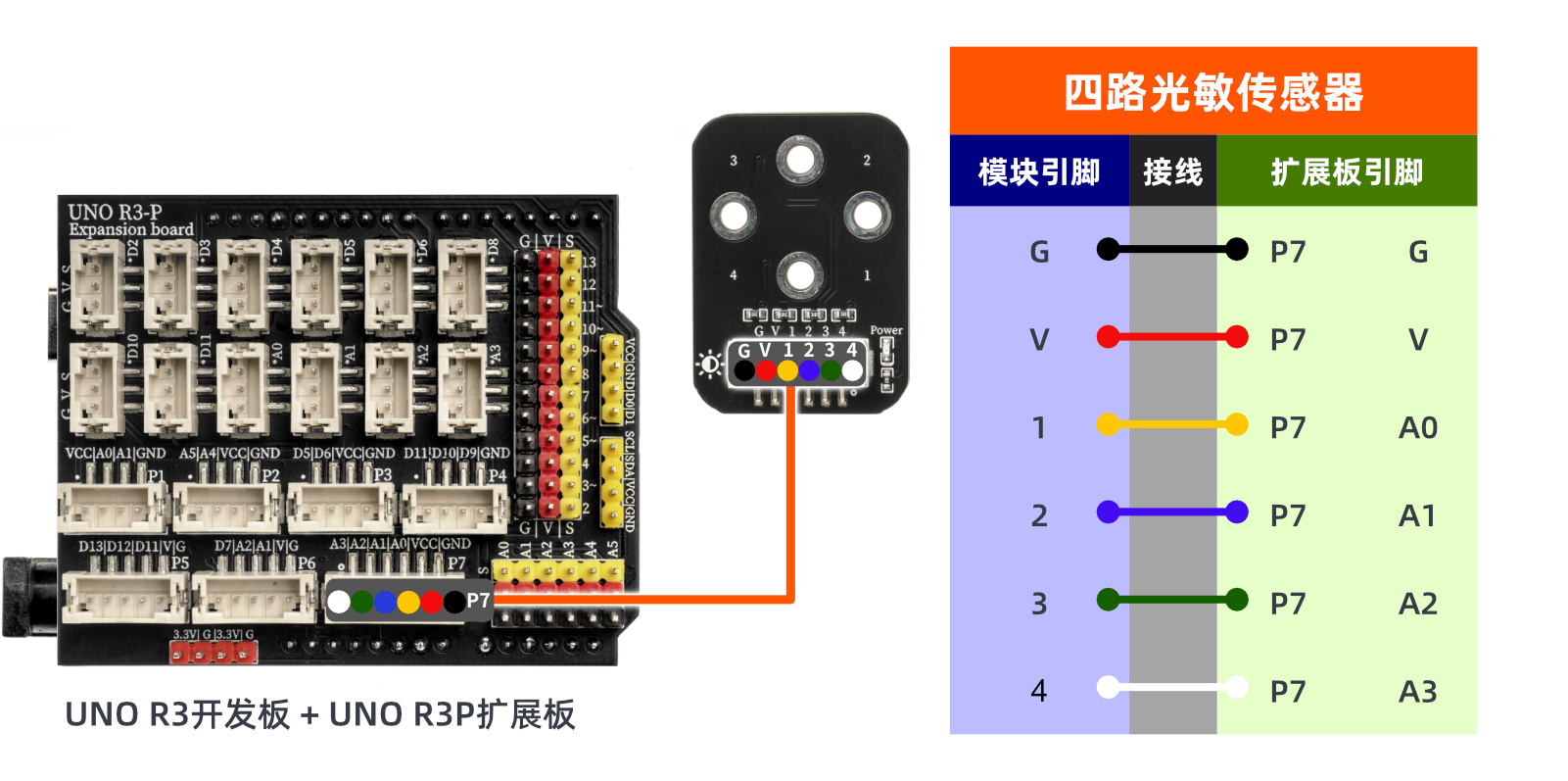

电路接线图：

ESP32S3 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

10、测试结果

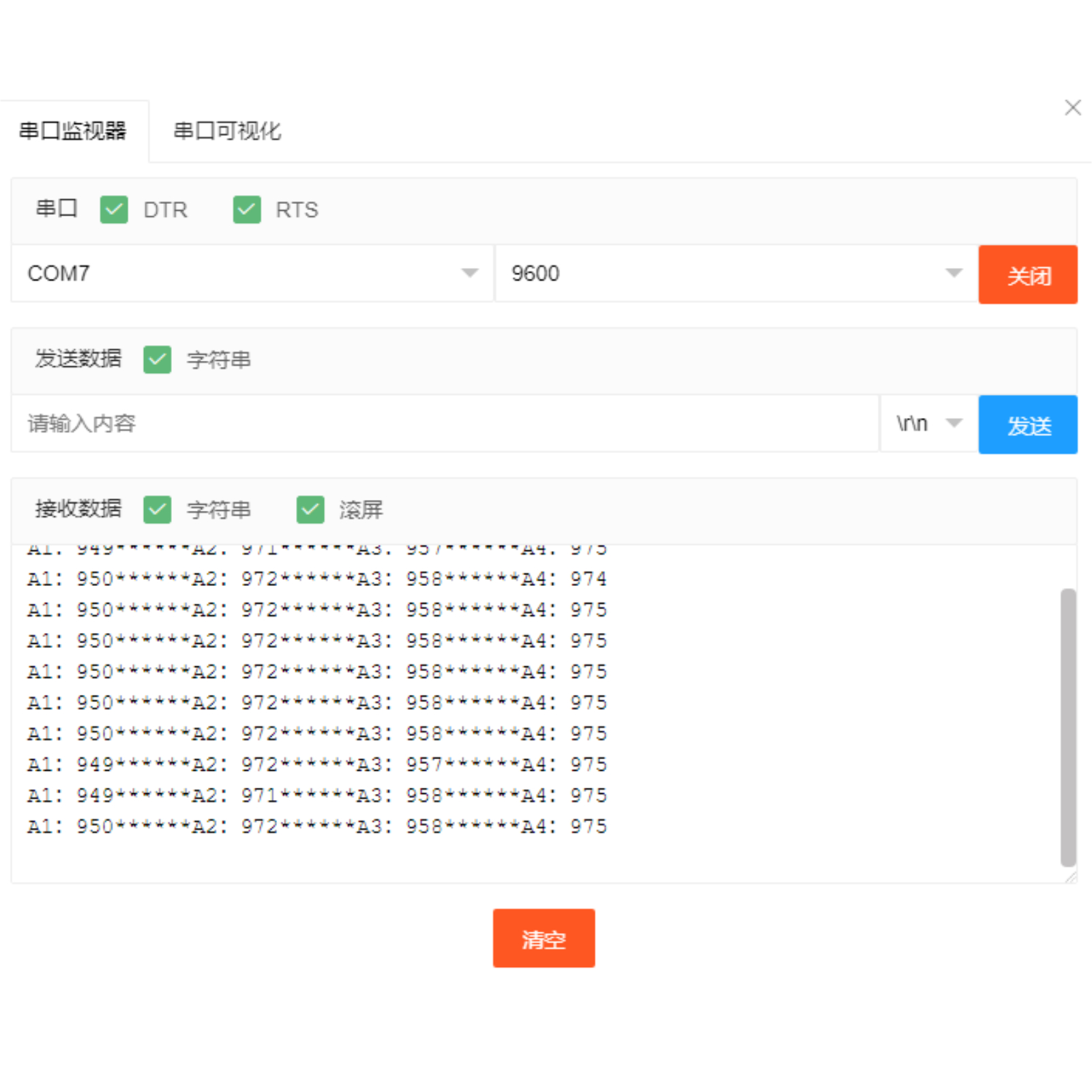

Arduino UNO测试结果：

光敏传感器就是一个光敏电阻与一个电阻串联分压，而我们读取的模拟值就是分压出来的电压值，周围环境光线的亮度强时所读取的电压值就越高，相反周围环境光线的亮度低时所读取的电压值就越低。观察串口输出数据，当任意光敏探头被照射到强光线时，串口输出数值小，光敏探头电阻变小，用手遮挡任意光敏探头时，光线变暗，串口输出数值变大，光敏探头电阻变大。由此我们可以通过光敏电阻数值的变化来控制led灯的亮度及舵机的转动等执行器。
