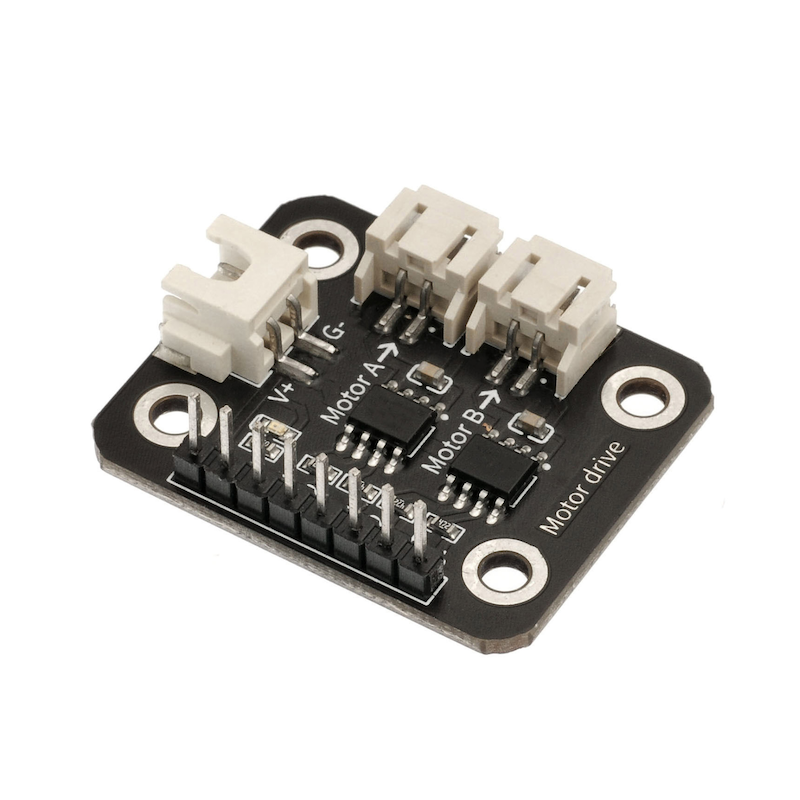

1、介绍
由两个L9110S 芯片来驱动电机,工作电压范围覆2.5-12V,25°C,Vcc=5V,两个通道同时工作的条件下, 通道最大持续输出电流达到 1.2A,最大峰值输出电流达到 2A;2通道最大持续输出电流达到 1A,最大峰值输出电流达到 3.5A。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND(电源输入负极) |
V | VCC(电源输入正极) |
B2 | 电机B信号引脚 |
B1 | 电机B信号引脚 |
A2 | 电机A信号引脚 |
A1 | 电机A信号引脚 |
供电电压:3.3V / 5V
连接方式:2.54mm排针
安装方式:双螺丝固定

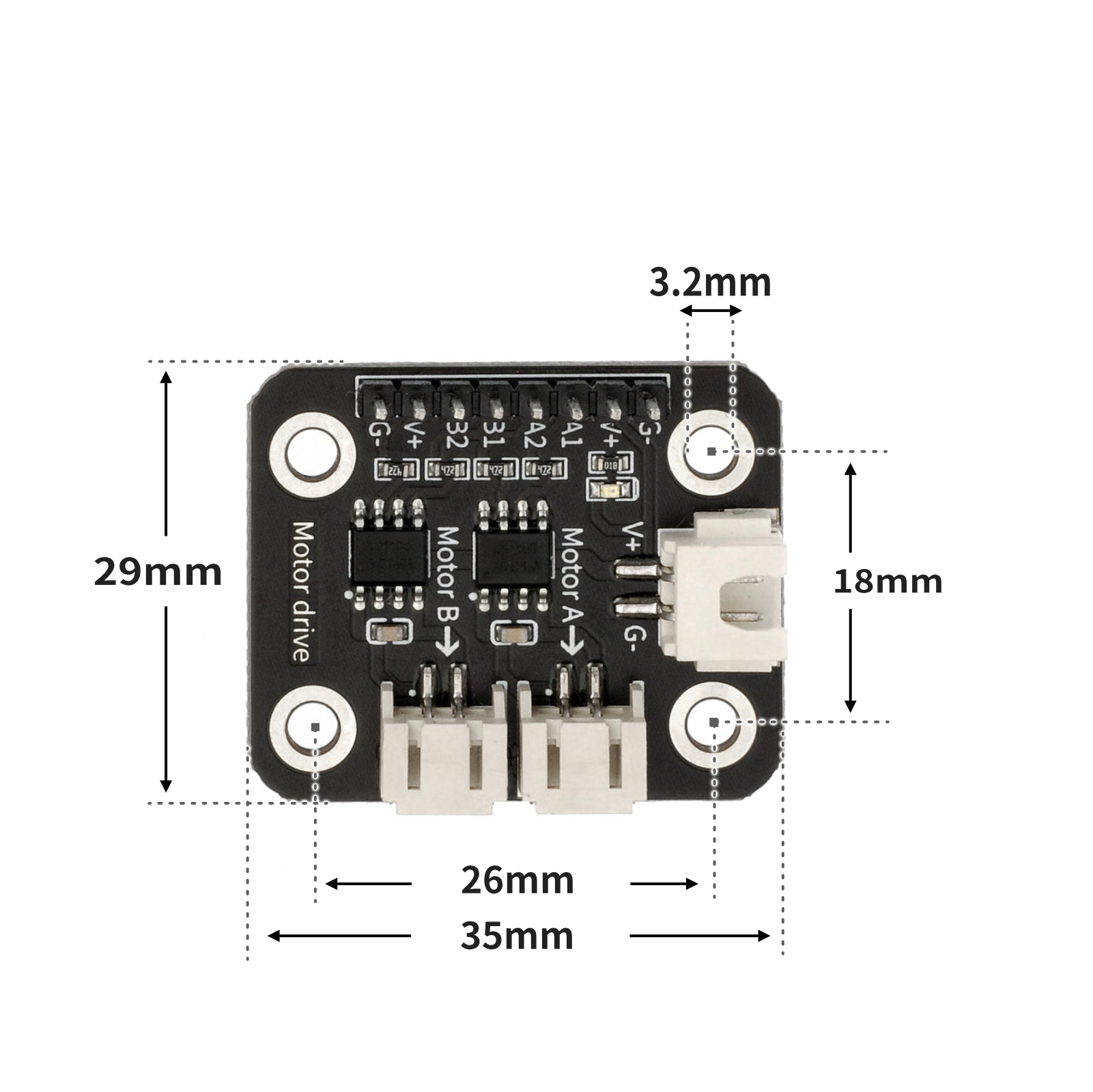

4、电路板尺寸

5、Arduino IDE示例程序
注意:程序上传时如果提示库文件报错,请先导入库文件!
Arduino IDE 库文件下载及导入教程:点击查看
示例程序(UNO开发板):
int PWM= 0;
void left() {
analogWrite(5, PWM);
analogWrite(6, 0);
}
void right() {
analogWrite(10, PWM);
analogWrite(11, 0);
}
void setup(){
Serial.begin(9600);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(A0, INPUT);
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
}
void loop(){
//电机驱动板A1,A2引脚接D5,D6;
//电机驱动板B1,B2引脚接D9,D10;
//电位器模块接A0;
PWM = analogRead(A0) / 4;
left();
right();
Serial.println(PWM);
}6、ESP32 Python 示例(适用于Mixly IDE /米思齐)
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:点击查看
示例程序(ESP32-Python):
import machine
def left():
pwm12.duty_u16(PWM)
pwm13.duty_u16(0)
def right():
pwm14.duty_u16(PWM)
pwm15.duty_u16(0)
adc32 = machine.ADC(machine.Pin(32))
pwm12 = machine.PWM(machine.Pin(12))
pwm13 = machine.PWM(machine.Pin(13))
pwm14 = machine.PWM(machine.Pin(14))
pwm15 = machine.PWM(machine.Pin(15))
PWM = 0
while True:
PWM = adc32.read_u16()
left()

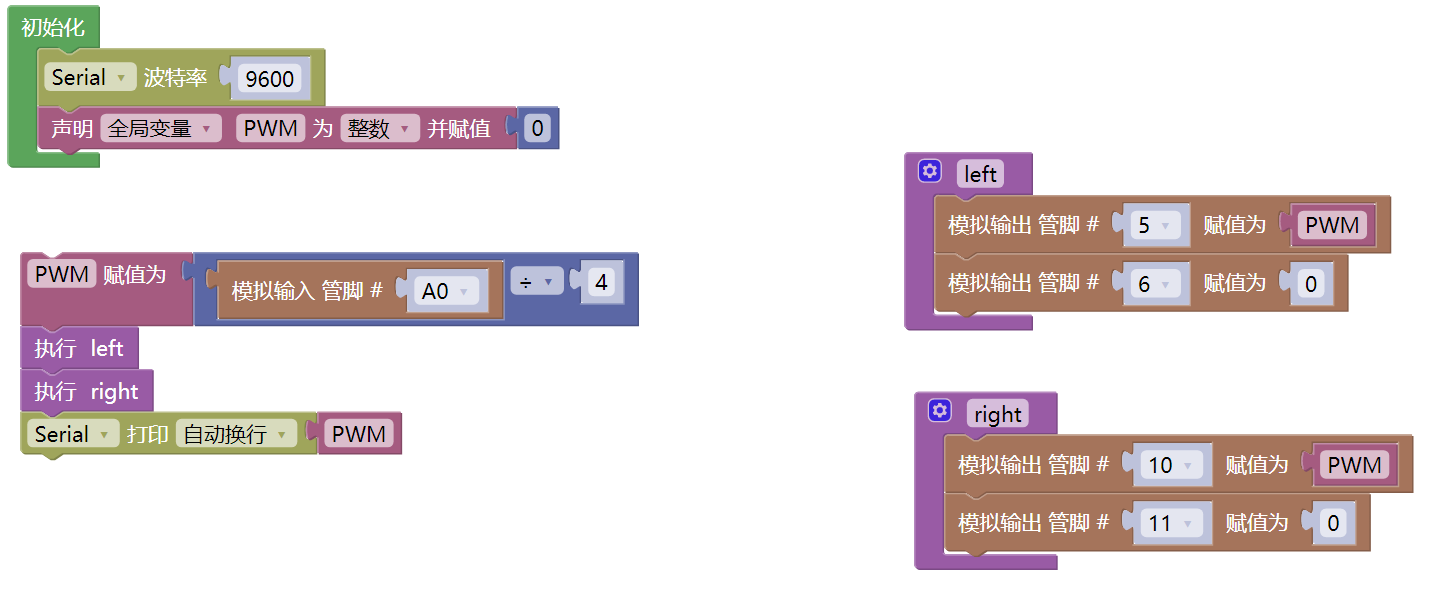

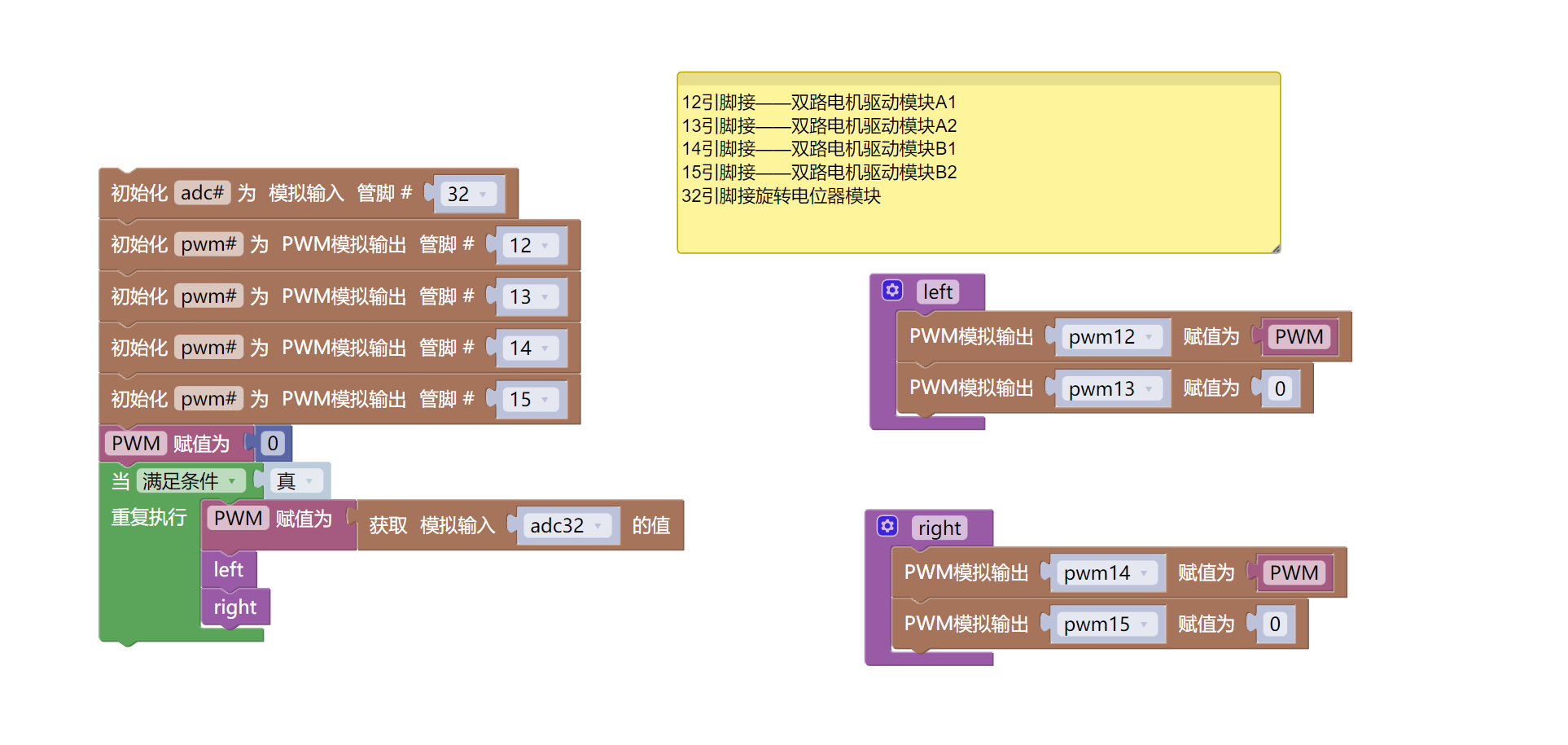

right()7、米思齐 Mixly 示例程序(图形化语言)
示例程序(UNO开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:点击查看

示例程序(ESP32开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:点击查看
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件:
UNO-R3 PRO 开发板 *1
USB type-c 数据线 *1
双路电机驱动模块(HS-F09C)*1
旋转电位器模块 (HS-S28A) *1
PH2.0端子电机 *2
1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条
1P母对母杜邦线 *4条 或 2P母对母杜邦线 *2条
3V~5V电池盒 *1

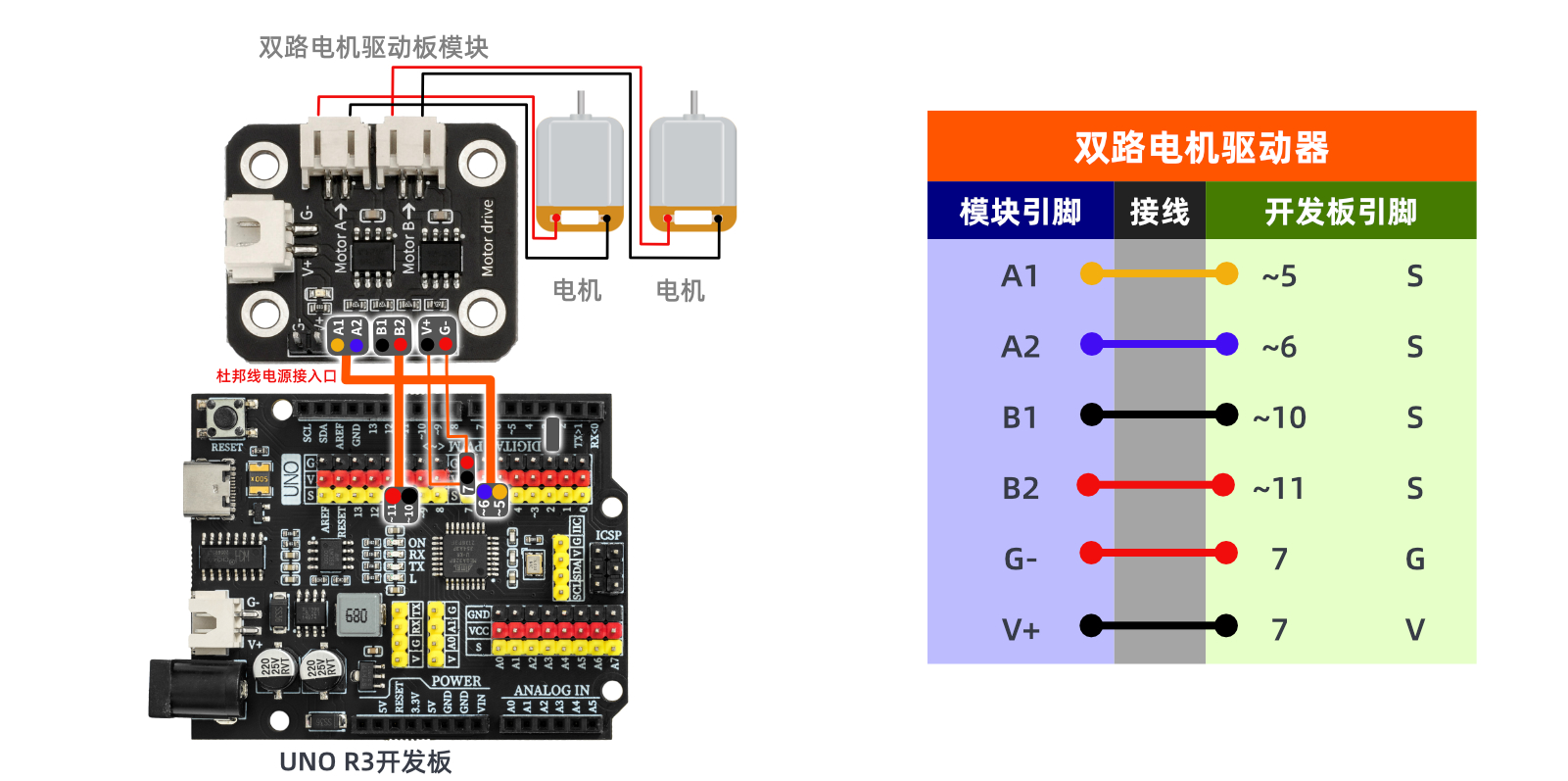

电路接线图(HS-FO9C版本):

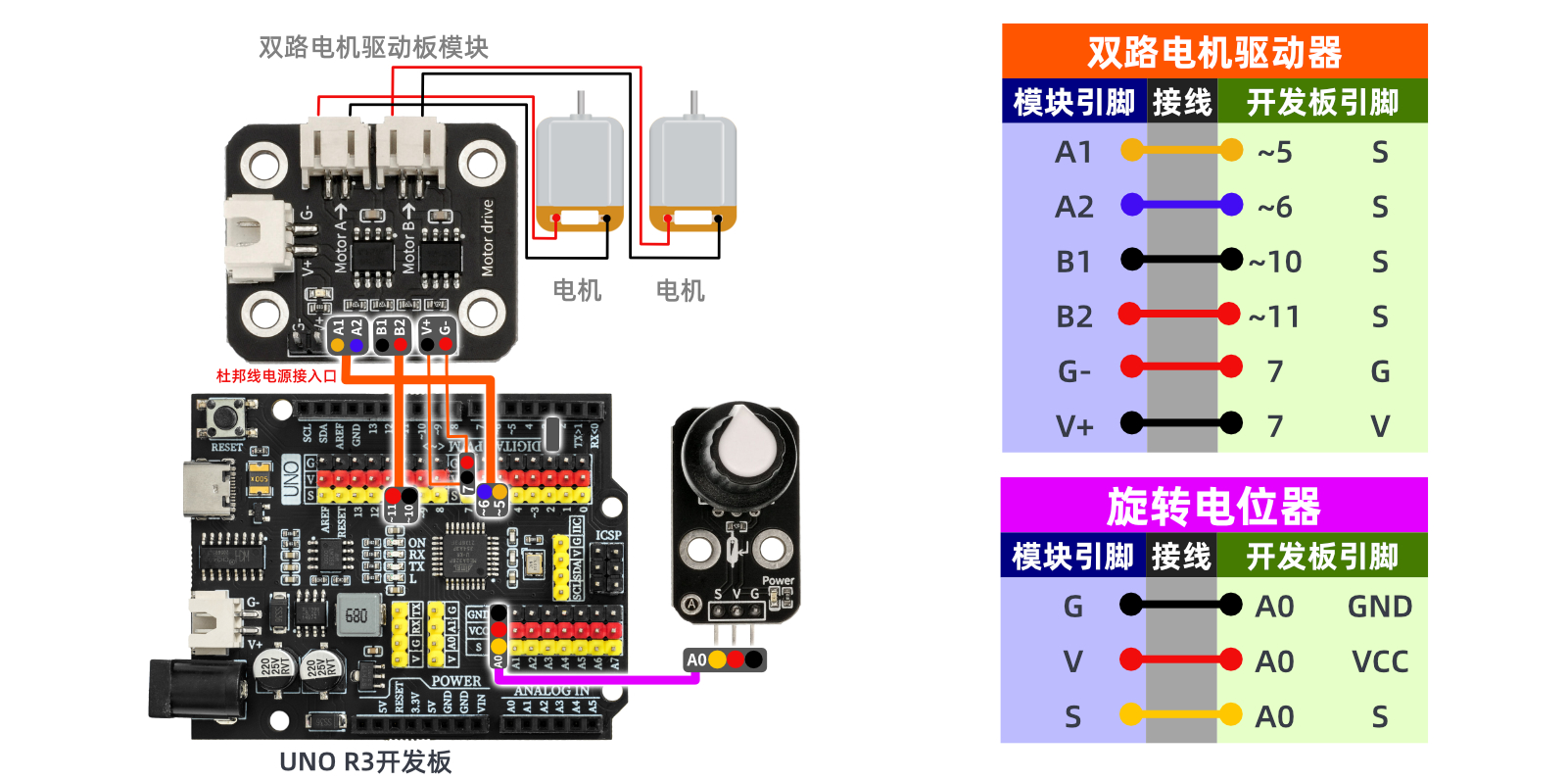

电路接线图(HS-FO9A版本):

ESP32 测试环境搭建
准备配件:待更新...
电路接线图:待更新...
9、视频教程
视频教程:点击查看
10、测试结果
Arduino UNO 测试结果:
器件连接好线之后,将上述程序烧录到 开发板后,打开电池盒开关,转动旋转电位器可调节电机的转速。
