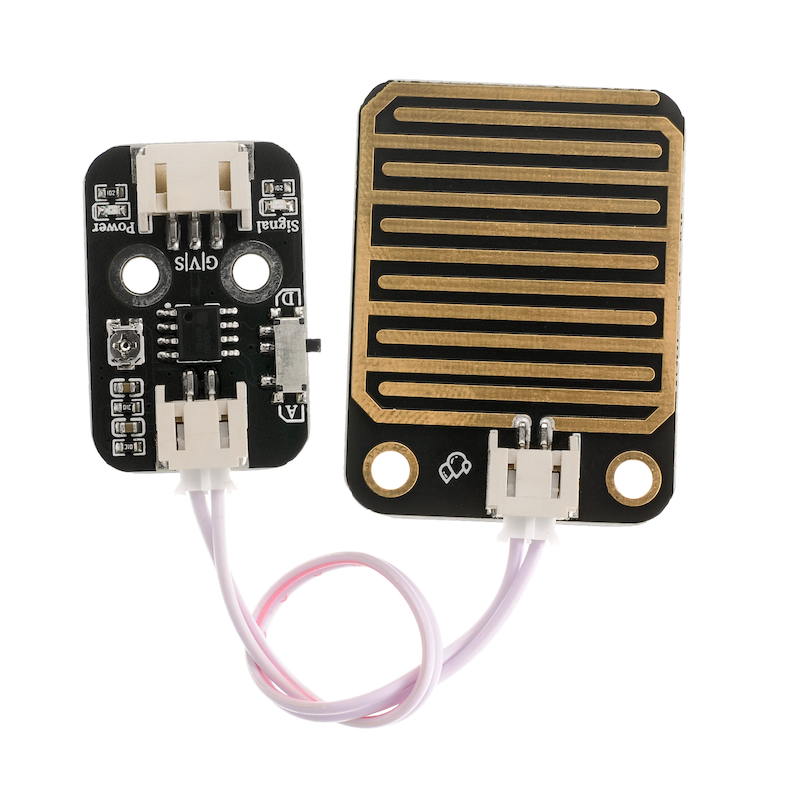

1、介绍
雨滴传感器是一种传感装置，主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料，大面积5.0 * 4.0厘米，镀镍处理面。 它具有抗氧化，导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式：数字值输出（0和1）和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时，感应板上没有水滴，DO输出处于高电平。 当滴下液滴时，DO输出处于低电平。 如果我们刷掉水滴，输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口，以检测上面雨滴的大小。 DO数字输出也可以连接微控制器，以检测是否有雨。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 数字信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0 2\3P
安装方式：双螺丝固定

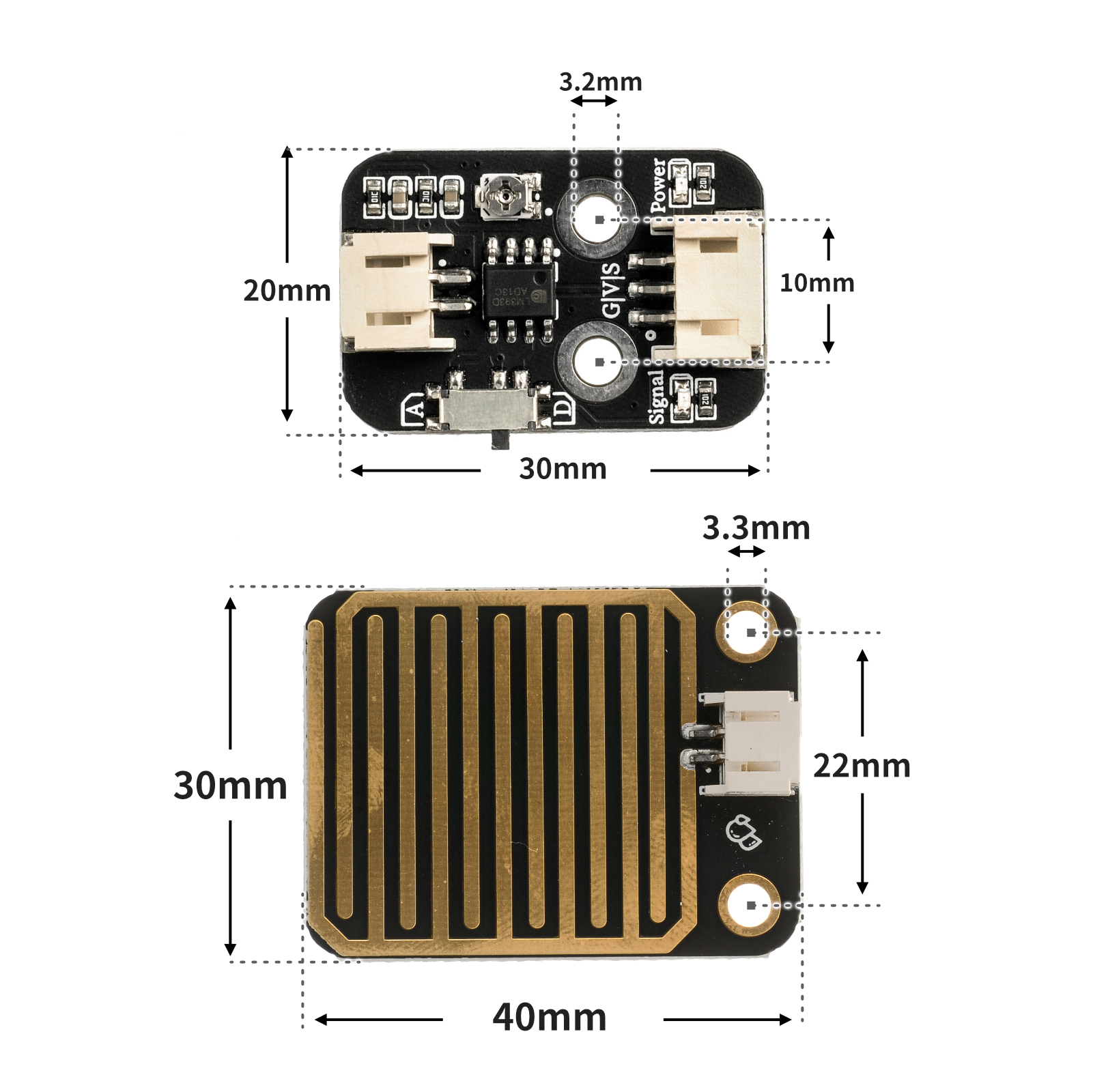

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
void setup(){
Serial.begin(9600);
pinMode(3, INPUT);
pinMode(6, OUTPUT);
pinMode(3, INPUT);
}
void loop(){
//雨滴检测模块接D3，有源蜂鸣器接开发板D6
//
//轻轻调节雨滴A模块背部电位器，有雨水的情况下，A模块指示蓝灯亮起；
//没有雨水，A模块指示蓝灯熄灭。
if (digitalRead(3) == 1) {
//没有雨水，输出高电平（1），模块信号指示蓝灯熄灭，蜂鸣器不响。
digitalWrite(6,LOW);
Serial.println(String("没有雨水：") + String(digitalRead(3)));
} else if (digitalRead(3) == 0) {
//有雨水，输出低电平（0），模块信号指示蓝灯亮起，蜂鸣器响起。
digitalWrite(6,HIGH);
Serial.println(String("检测到雨水：") + String(digitalRead(3)));
}
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：
待更新...7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
UNO-R3 开发板 *1
UNO-R3 P 扩展板 *1
USB type-c 数据线 *1
雨滴传感器（HS-S09B）*1
雨滴传感器（HS-S09P）*1
有源蜂鸣器（HS-F07P）*1
PH2.0 2p双头端子线 * 1
PH2.0 3p双头端子线 * 2 或 PH2.0 3p端子转杜邦线 * 2

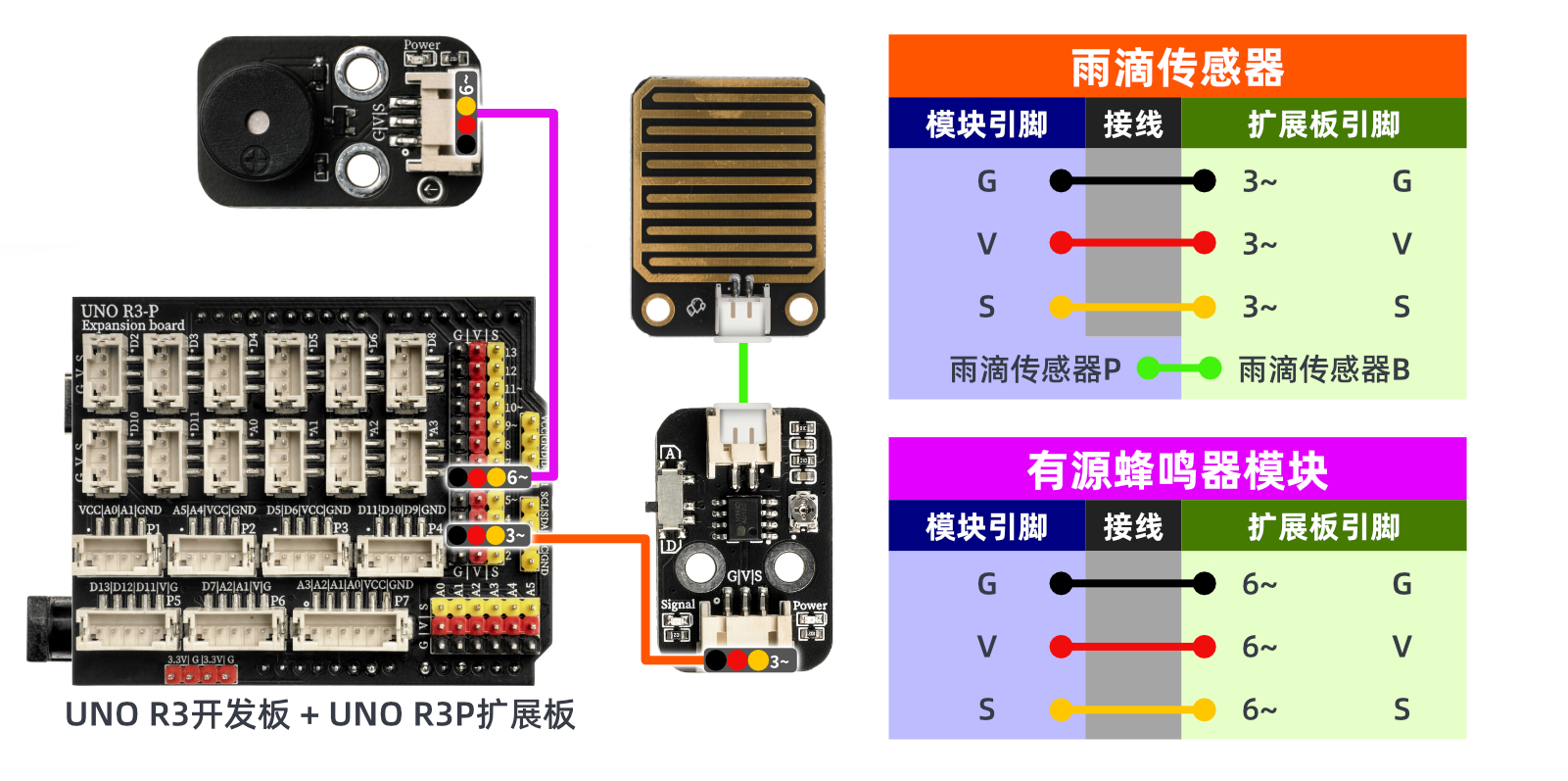

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：点击查看
10、测试结果
Arduino UNO测试结果：

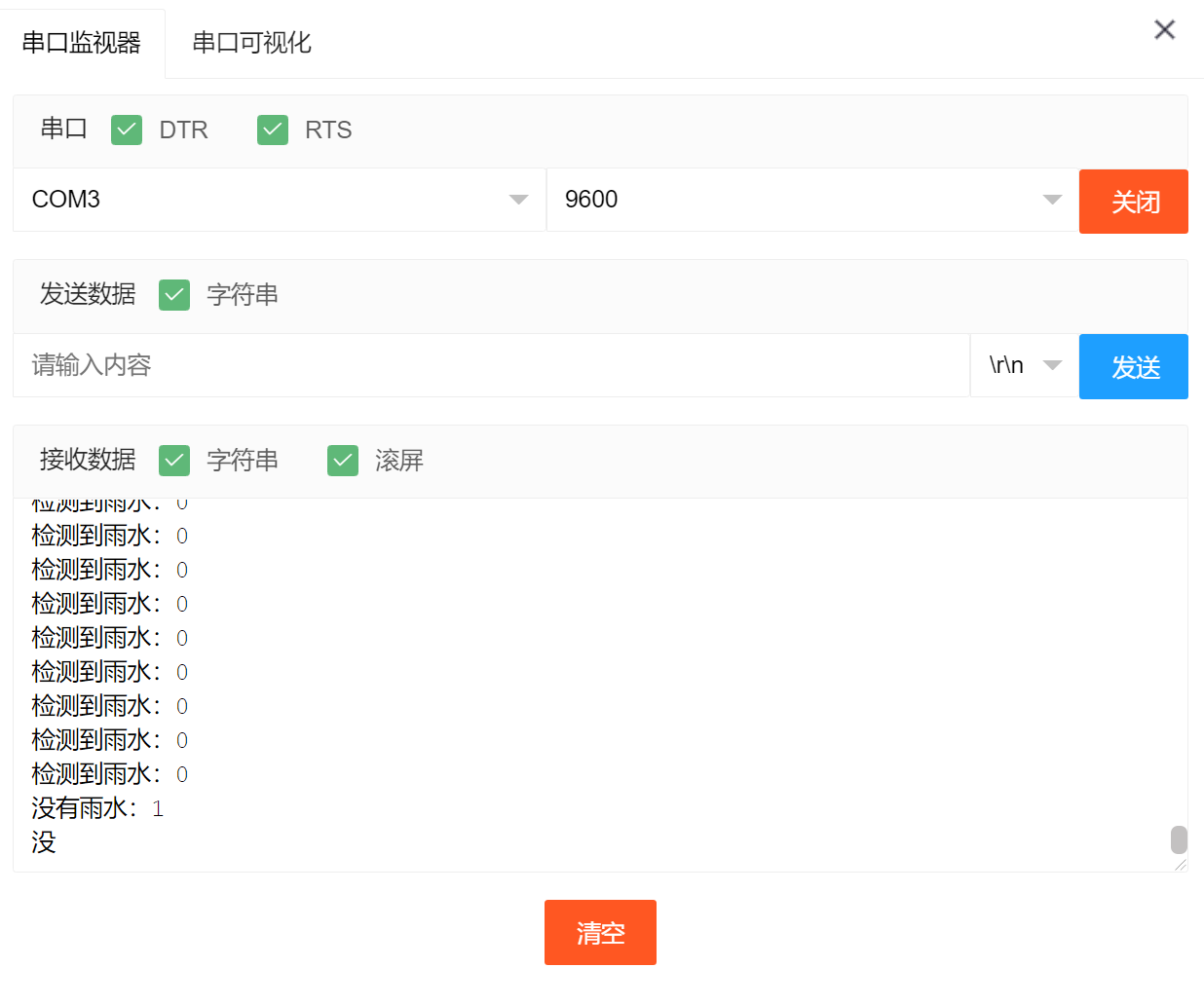

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，打开串口监视器，将水滴滴在雨滴传感器上，模拟下雨，可以看到数据会变化。
ESP32 测试结果：
待更新...
