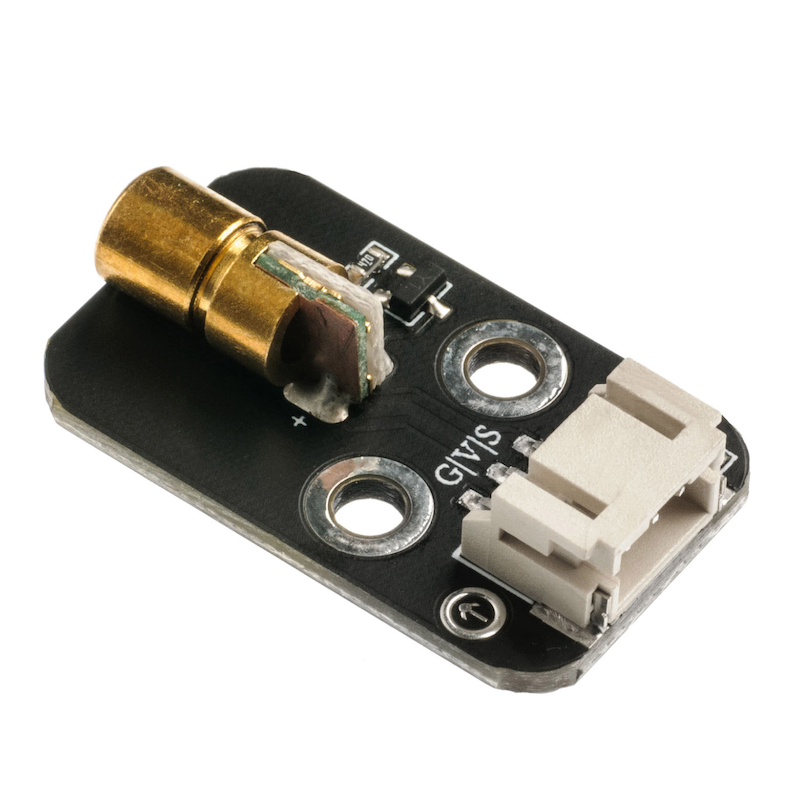

HS-F03P 直线激光射灯

1、介绍

6.0激光模组，激光头直径为0.6mm，有正负接线柱，工作电压3.3v-5v，只有在雾或者有其他介质的前提下才能看到微弱的红线，而在通常情况下看到的是一个红点，管体为铜材。主要用于激光类玩具，发光陀螺，各种水平仪，地线仪等。特别注意：不要对着人的眼睛。

2、原理图

直线激光射灯-HS-F03P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：双螺丝固定

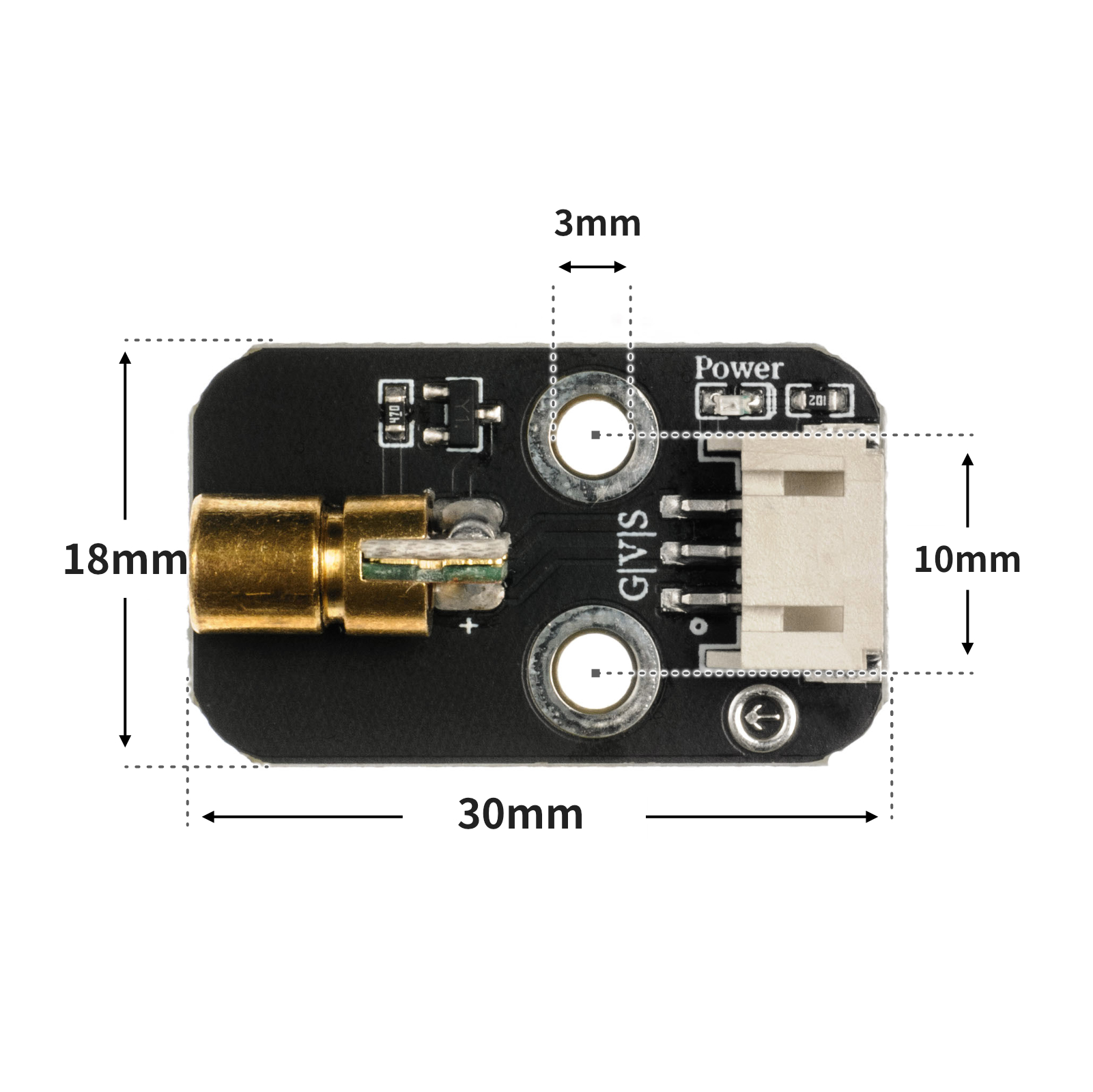

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  digitalWrite(3,HIGH);
  delay(500);
  digitalWrite(3,LOW);
  delay(500);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    pin2.value(1)
    time.sleep_ms(500)
    pin2.value(0)
    time.sleep_ms(500)

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• 直射激光射灯模块（HS-F03P）*1

• PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

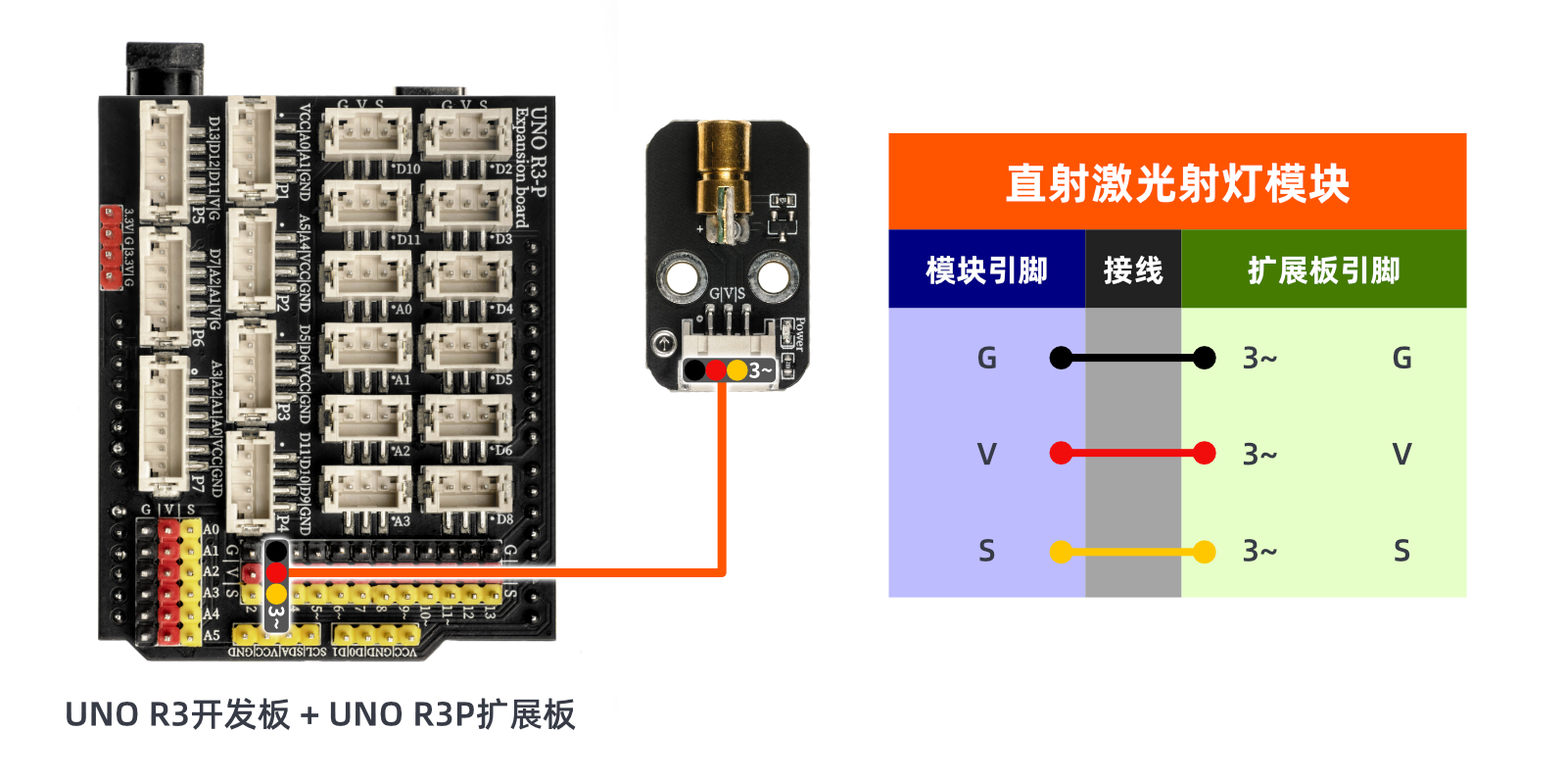

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

10、测试结果

Arduino UNO测试结果：

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，将会发现 直线激光射灯会以 0.5 秒的频率闪烁，达到了我们想要的效果。

ESP32 测试结果：

待更新...
