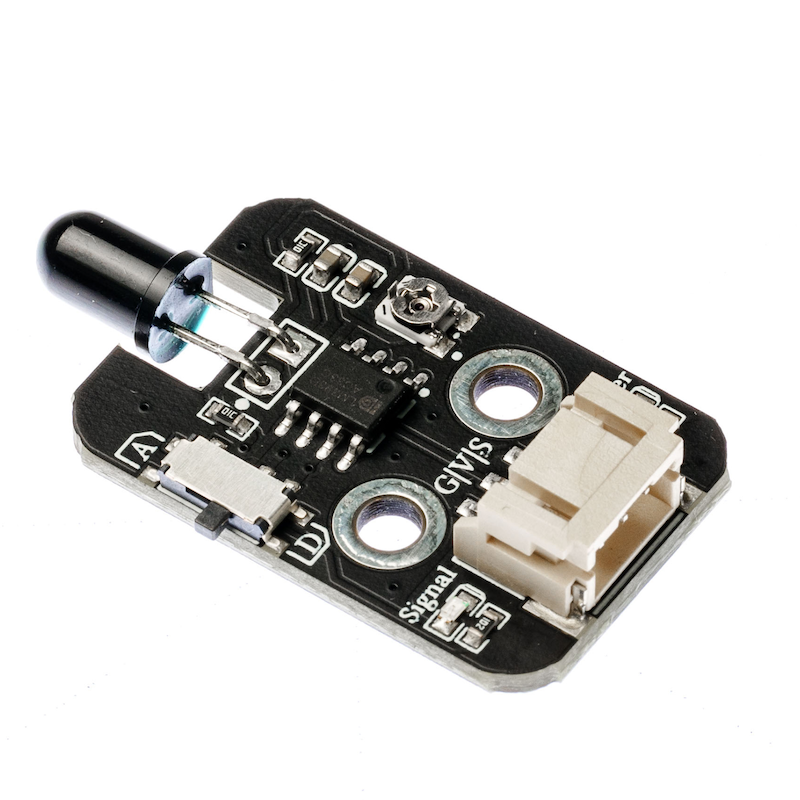

HS-S08P 火焰传感器

1、介绍

在公共场所，比如酒店，建筑物和其他地方都配备了火灾报警器，那么它如何感知火灾？众所周知，当火灾爆发时，会有特别强烈的红外线，该设备可以通过红外线探测火灾。火焰传感器是机器人专门用来搜寻火源的传感器，当然火焰传感器也可以用来检测光线的亮度，只是本传感器对火焰特别灵敏。火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。

2、原理图

红外信号接收模块-HS-S08P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

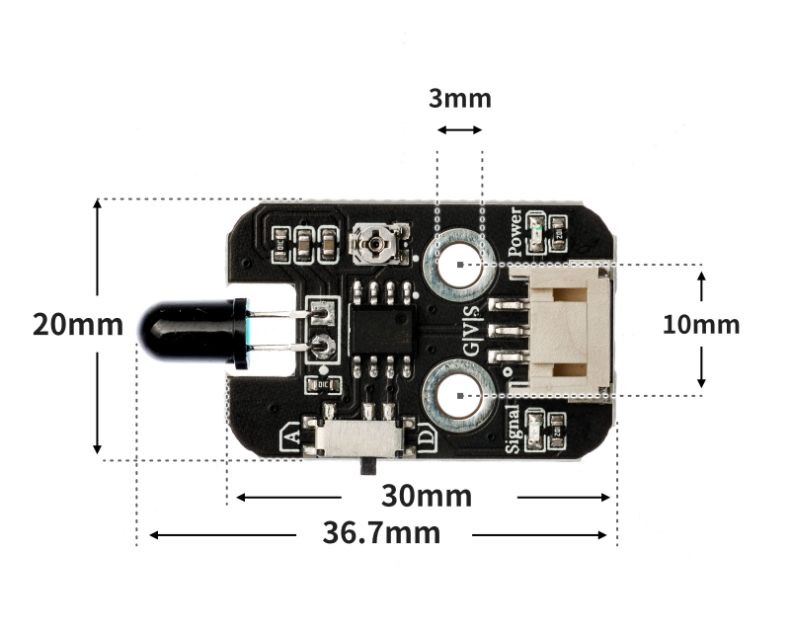

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

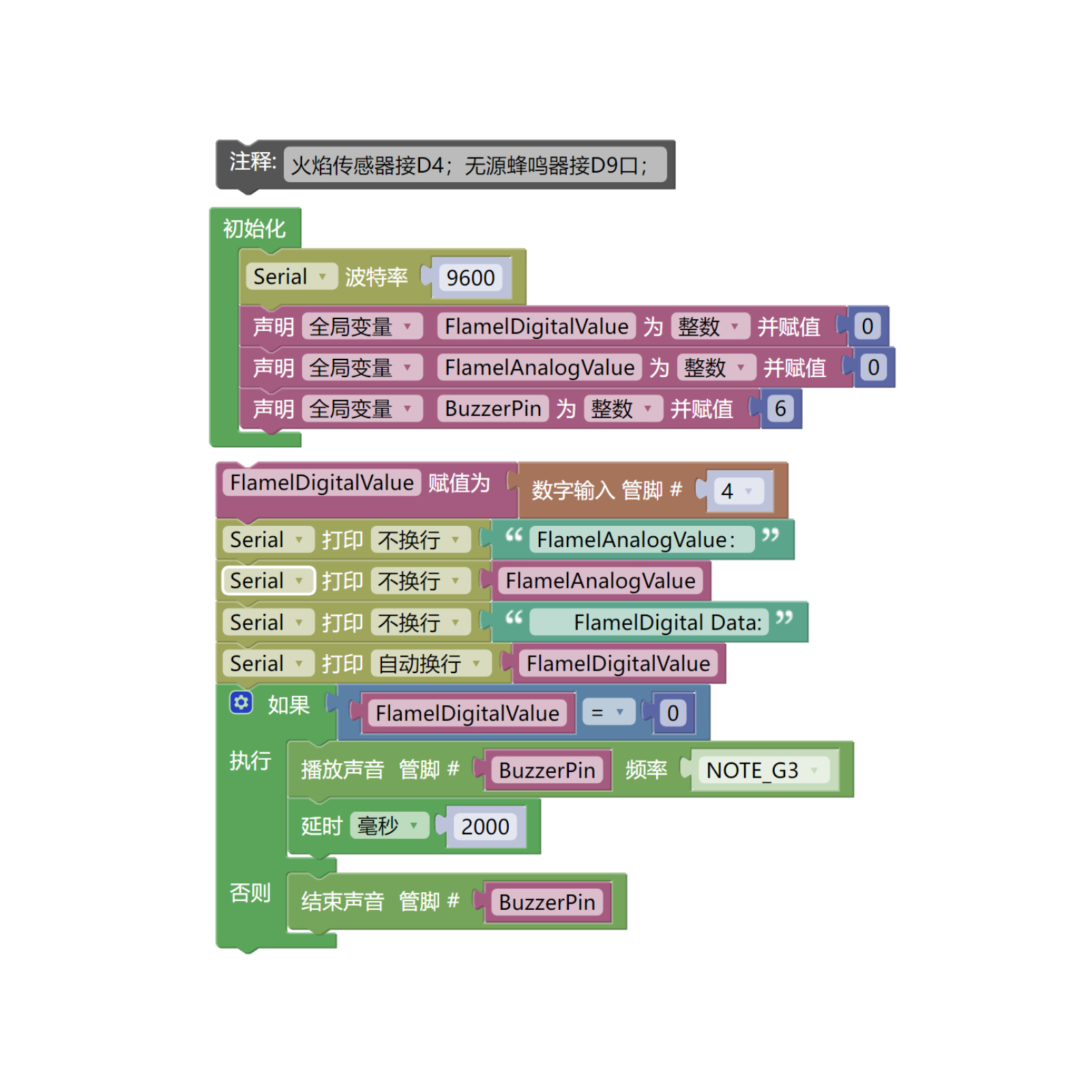

示例程序（UNO开发板）：

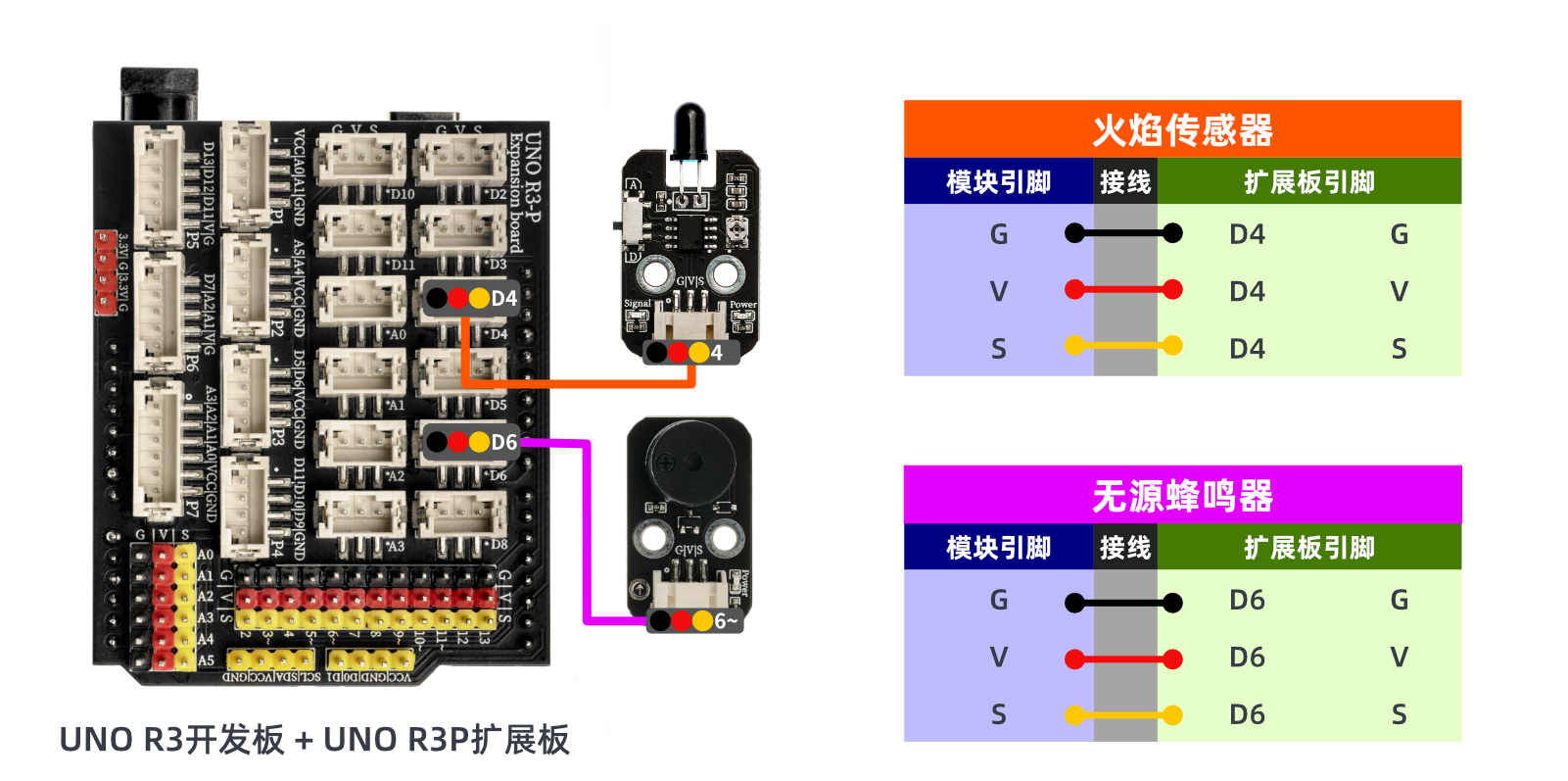

//火焰传感器s引脚接D4，火焰传感器A接A0（如需要检测火焰传感器模拟值）；无源蜂鸣器接D6口；
 int FlamelDigitalValue;//定义数字变量,读取火焰数字值
 int FlamelAnalogValue;//定义数字变量,读取火焰模拟值
 int BuzzerPin=6;//定义数字常量，无源蜂鸣器接数字6口

void setup(){
  Serial.begin(9600);//设置串口波特率
  pinMode(4, INPUT);//设置火焰传感器数字引脚为输入
}

void loop(){


  FlamelAnalogValue = analogRead(A0);//读取火焰传感器模拟值
  FlamelDigitalValue = digitalRead(4);//读取火焰传感器数字值

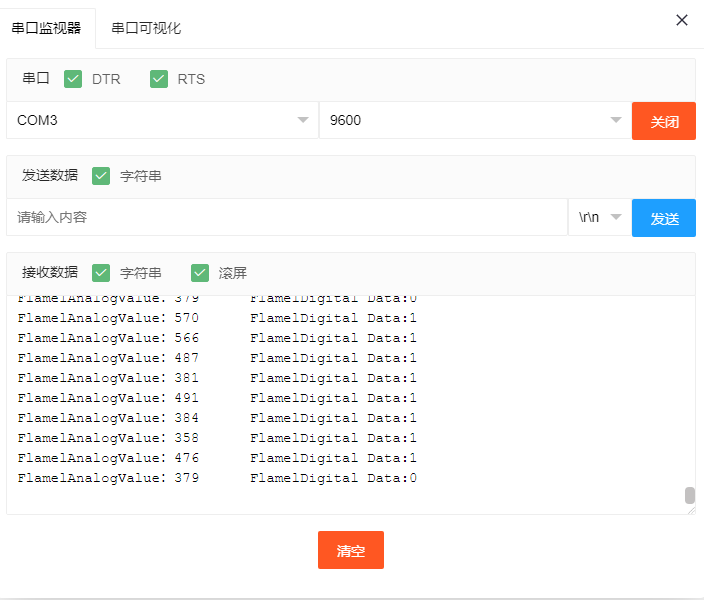

  Serial.print("FlamelAnalogValue：");
  Serial.print(FlamelAnalogValue);//打印火焰传感器模拟值
  Serial.print("      FlamelDigital Data:");
  Serial.println(FlamelDigitalValue);//打印火焰传感器数字值
  if (FlamelDigitalValue == 0) {//判断火焰传感器是否检测到火焰  检测到火焰  蜂鸣器报警
    pinMode(BuzzerPin, OUTPUT);//设置无源蜂鸣器模块引脚为输出
    tone(BuzzerPin,196);//蜂鸣器响起
    delay(2000);//延时2s

  } else {
    pinMode(BuzzerPin, OUTPUT);
    noTone(BuzzerPin);//蜂鸣器停止

  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

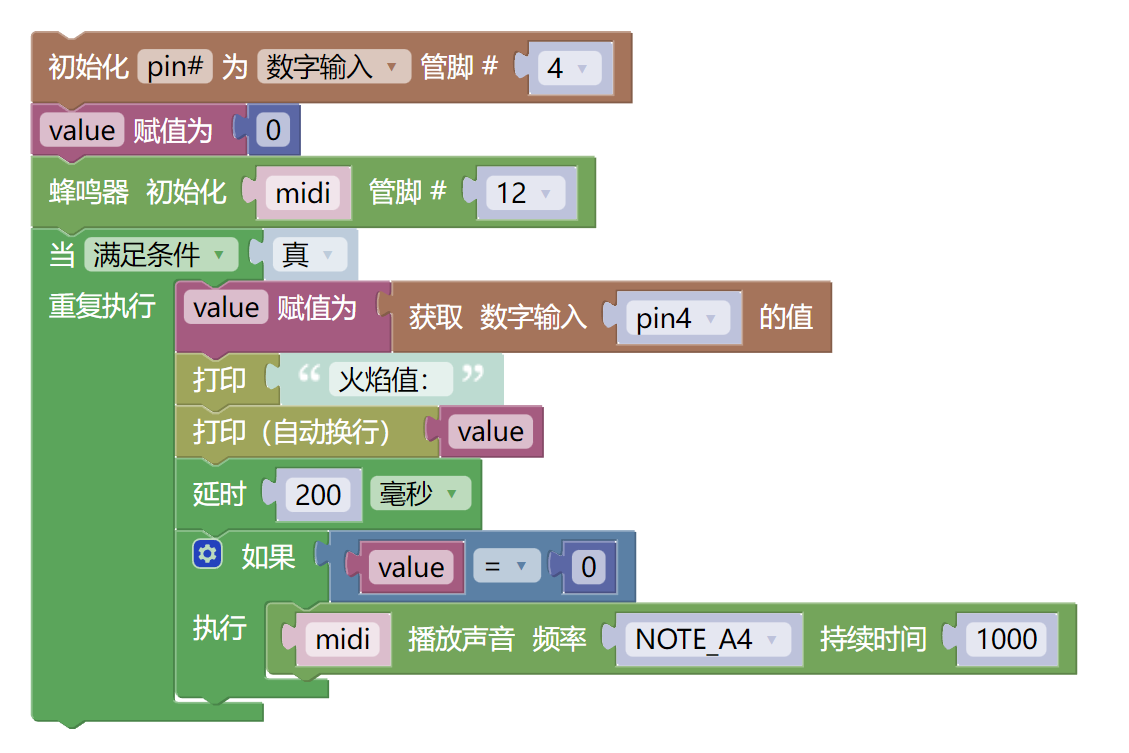

示例程序（ESP32-Python）：

import machine
import music
import time


pin4 = machine.Pin(4, machine.Pin.IN)
value = 0
midi = music.MIDI(12)
while True:
    value = pin4.value()
    print('火焰值：',end ="")
    print(value)
    time.sleep_ms(200)
    if value == 0:
        midi.pitch_time(440, 1000)
