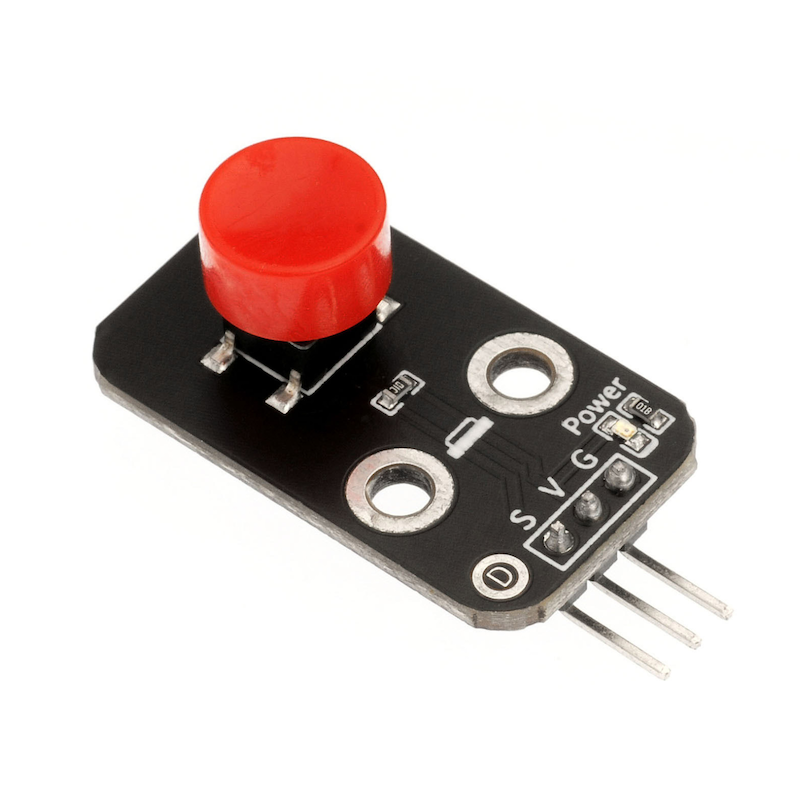

HS-KEY1B 按键开关模块

1、介绍

按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如图，正常情况下，按键的 1和2、3和4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。我们的模块正常连接上后，模块的红色power灯亮起，当按键按下时，模块输出低电平，并且信号蓝色灯亮起，松开后蓝色灯熄灭，输出高电平。

2、原理图

按键模块HS-KEY1B 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	信号数字输出，按下时低电平，松开时高电平

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  if (digitalRead(4) == LOW) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }
  Serial.println(digitalRead(4));

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 0:
        pin4.value(1)
        time.sleep(1)
    else:
        pin4.value(0)
