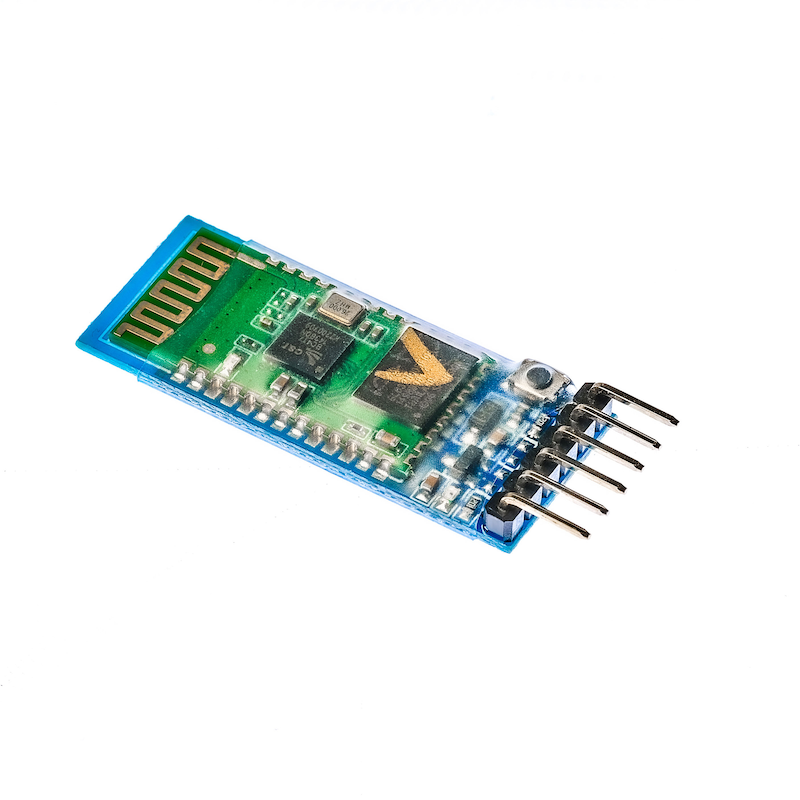

hc-05 蓝牙模块

1、介绍

HC-05蓝牙是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。

2、模块参数

• 使用电压：DC3.3--5V

• 模块工作角色：从模式

• 串口参数：38400bits/s 停止位1位无校验位

• 配对码：1234

• 设备名称：HC-05

• 连接模式：任意蓝牙设备连接模式（恢复默认设置 AT指令：AT+ORGL）

• 核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高。

• led指示蓝牙连接状态，红蓝灯一起快闪表示没有蓝牙连接，慢闪（红蓝灯每2秒一起闪一下表示进入AT模式，双闪(一秒红蓝灯一起闪2下）表示蓝牙已连接并打开了端口。

• 底板设置防反接二极管，带3.3V LDO，输入电压3.6-6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！

• 接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！

• 空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证。

• 配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式。

• 可以通过拉高34脚进入AT命令模式设置参数和查询信息。

• 体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。并套透明热缩管，防尘美观，且有一定的防静电能力。

• 可通过AT命令切换为主机或者从机模式，可通过AT命令连接指定设备。

• 支持从4800bps-1382400bps。

• 控制信号：串口通信。

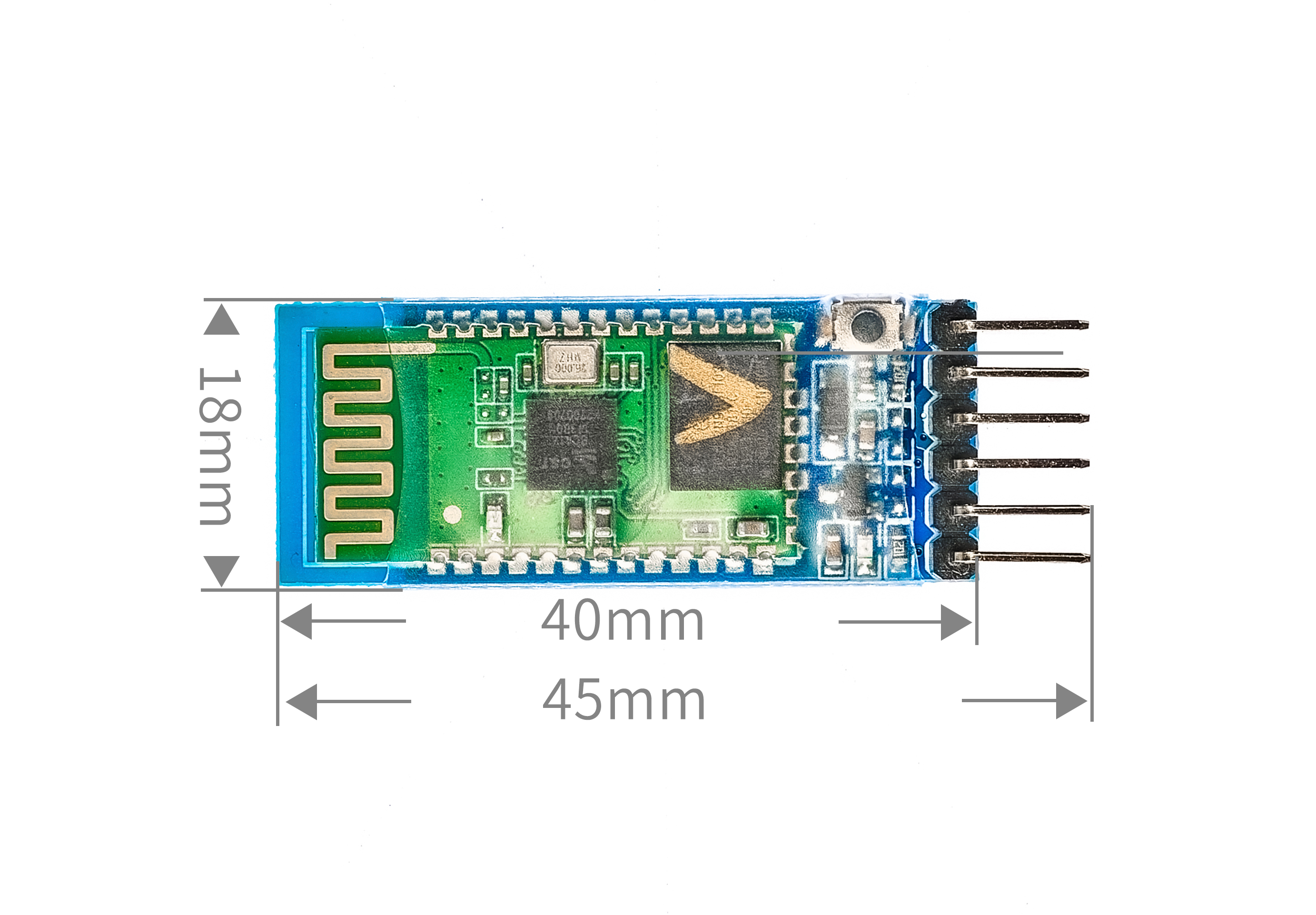

3、电路板尺寸

4、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include <SoftwareSerial.h>
SoftwareSerial mySerial(6, 7);
char lanya = 0;

void setup() {
  mySerial.begin(9600);
  //uno扩展板D7引脚接蓝牙模块RXD引脚，D6引脚接蓝牙模块TXD引脚；
  //蓝牙模块G，V分别接扩展板G，V；STATE，EN引脚悬空。led模块D13
  pinMode(13, OUTPUT);
}

void loop() {
  if (mySerial.available() > 0) {
    lanya = mySerial.read();
    switch (lanya) {
      case '1':
        //蓝牙变量字符为“1”，点亮led
        digitalWrite(13, HIGH);
        break;
      case '0':
        //蓝牙变量字符为“0”，关闭led
        digitalWrite(13, LOW);
        break;
    }

  }

}

5、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

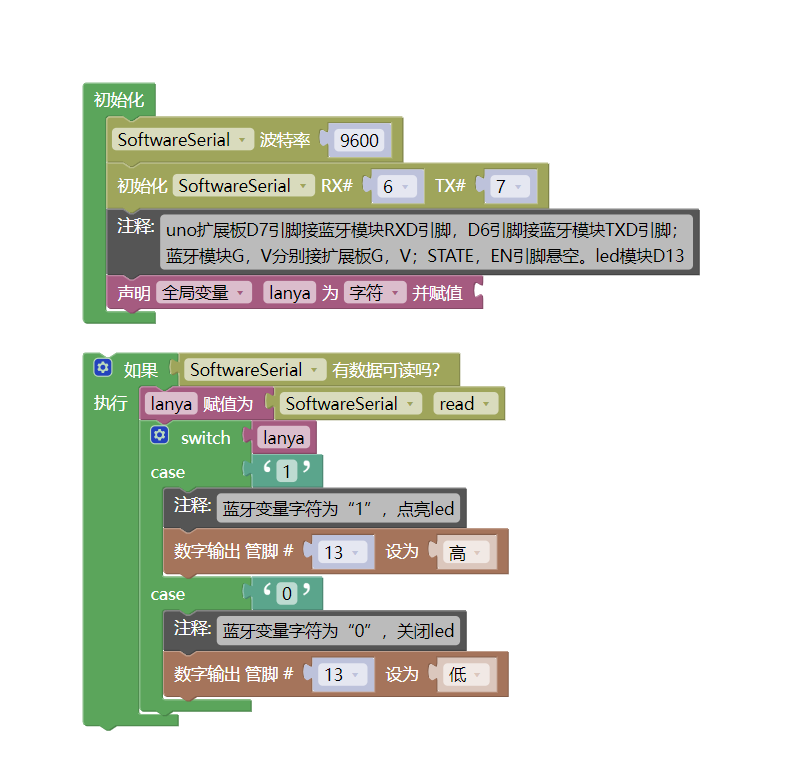

6、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

7、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08A）*1

• 蓝牙模块（hc-05）*1

• 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

• 2P母对母杜邦线 *2条

• 安卓手机*1台

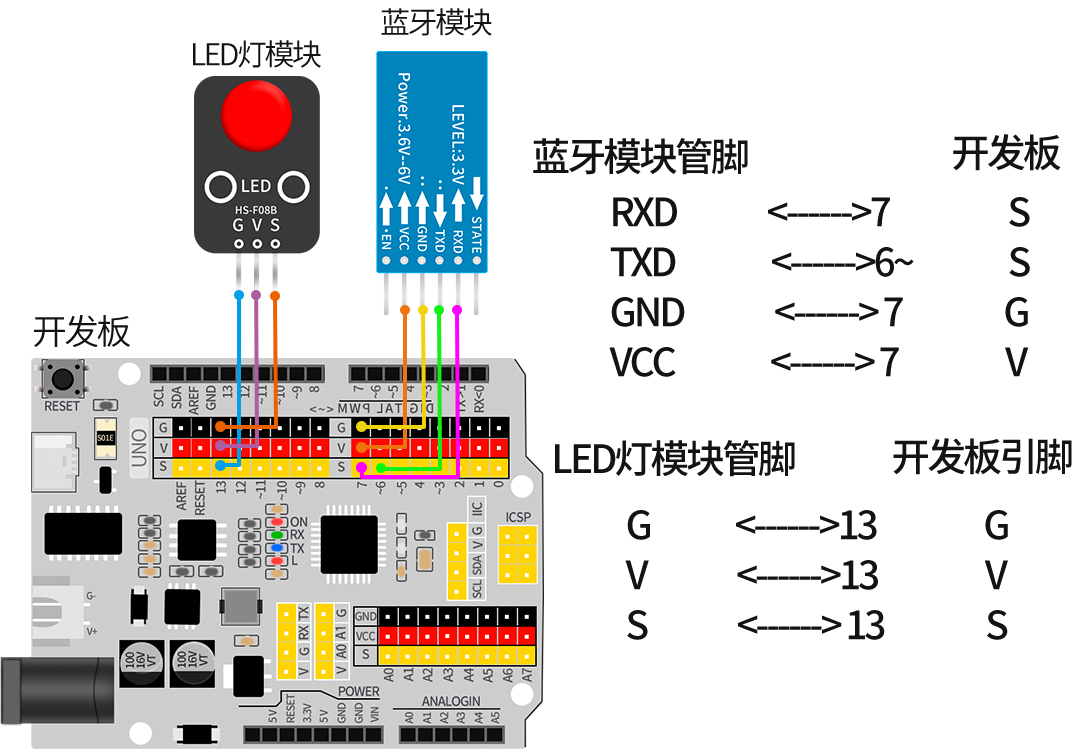

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

8、手机端安装蓝牙串口通信app

可以在APP市场里搜蓝牙串口助手，一般第三方的都可以用，如果自己找不到的，我们在官网放了1个APK（1_base）的软件（蓝牙调试器）下载连接，可以自己导入到手机后安装。先打开软件，然后连接蓝牙。

蓝牙软件：点击下载

1.打开app

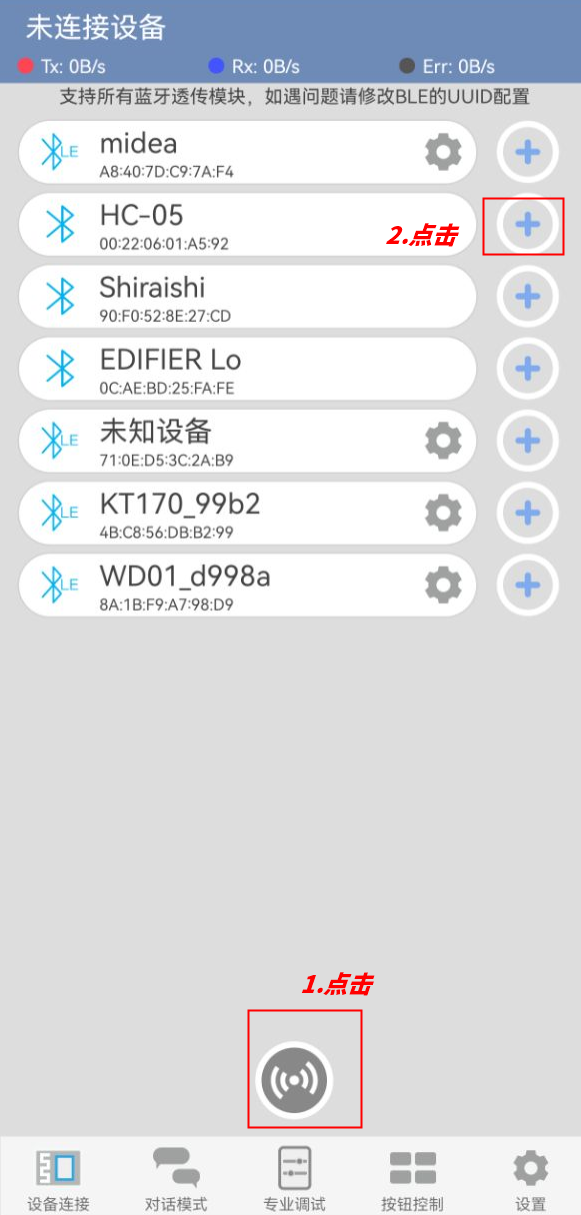

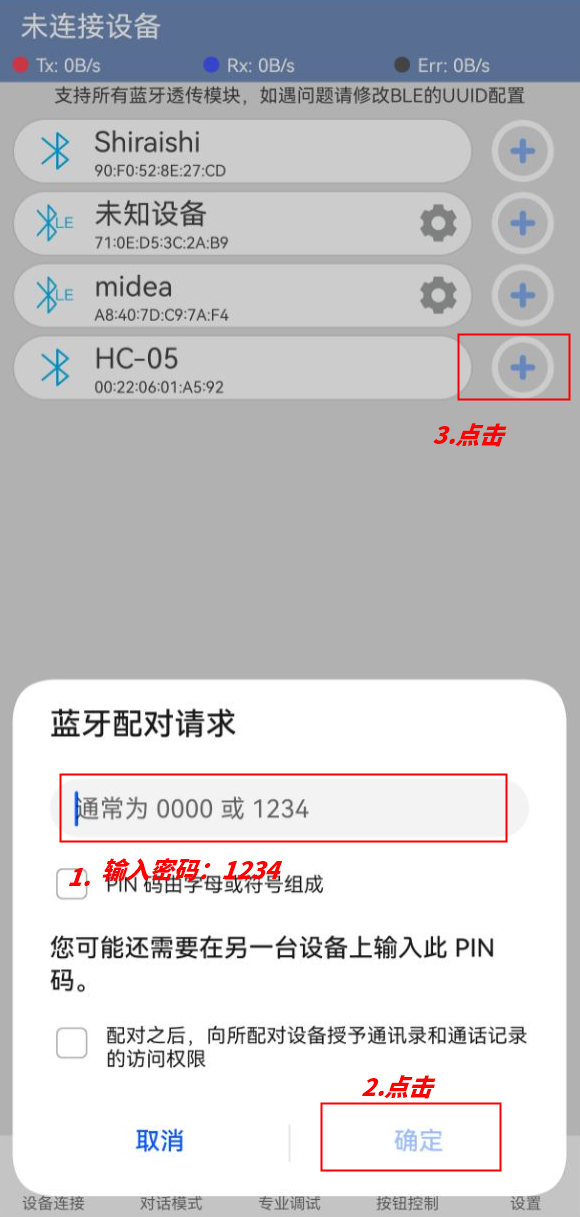

2.配对HC-05蓝牙模块

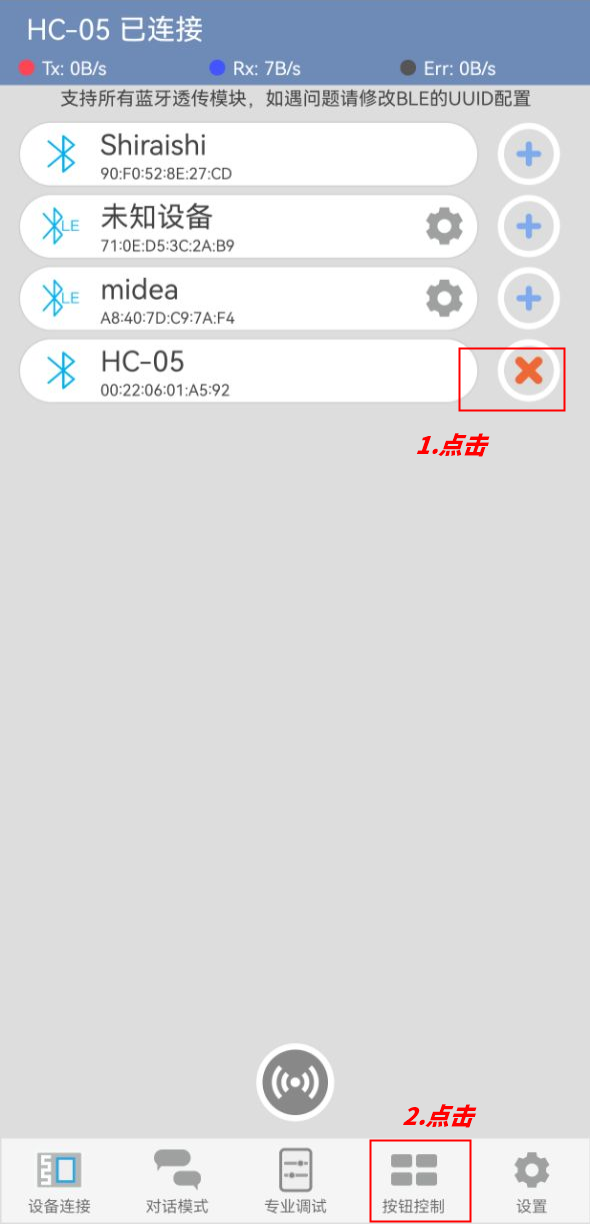

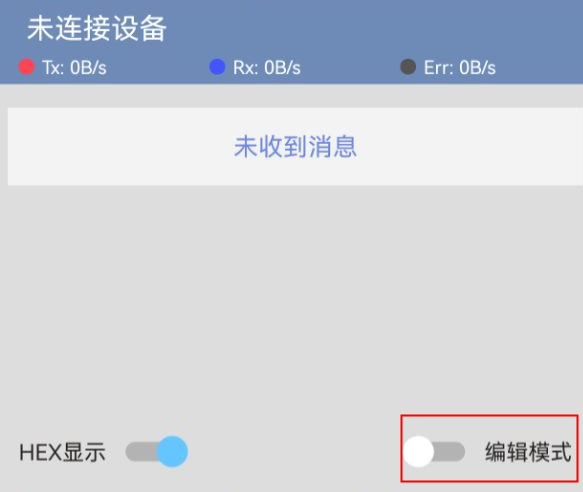

3.连接蓝牙后打开按键控制界面

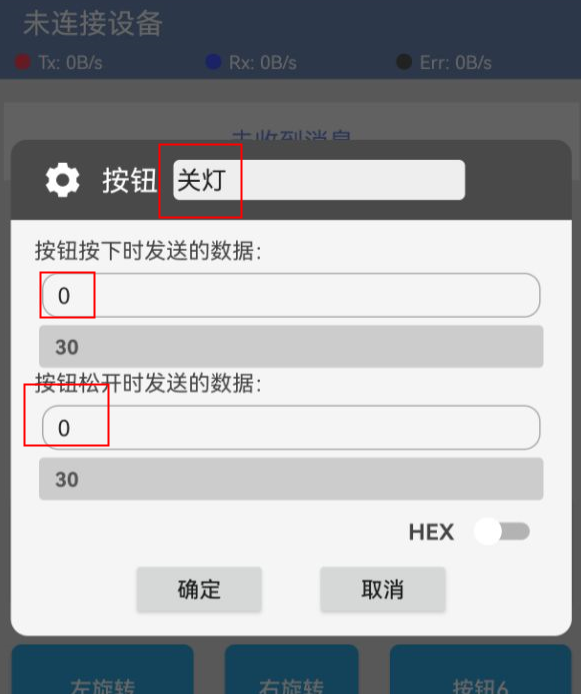

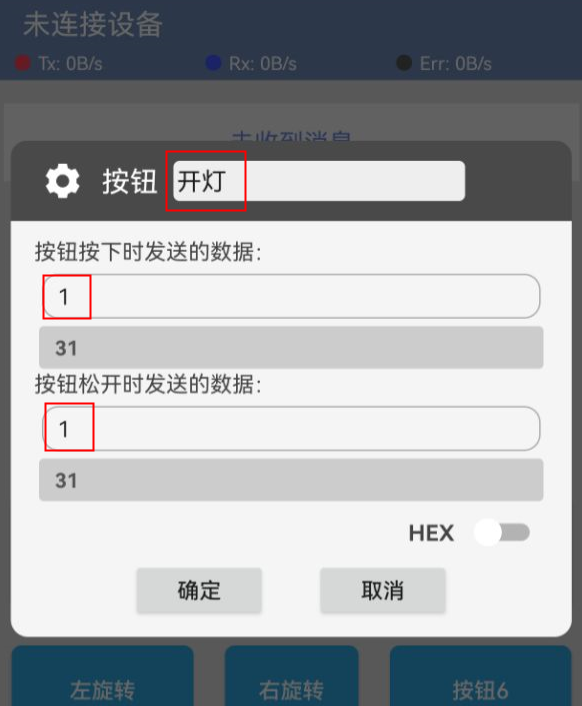

4.编辑按键控制led

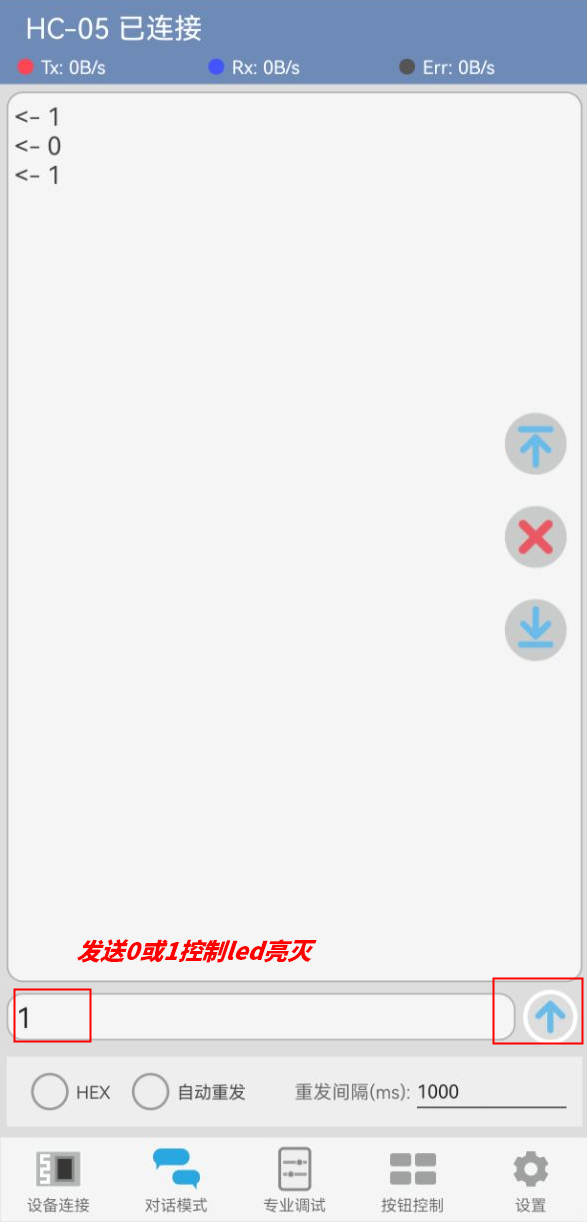

5.进入对话模式控制led

9、视频教程

视频教程：点击查看

10、测试结果

Arduino UNO 测试结果：

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后，先打开手机app软件，然后连接蓝牙，进入编辑模式设置两个按键发送的数据然后再退出编辑模式。当Arduino uno接收到数据“1”时，LED 灯亮起，当接收到数据“0”时，LED 灯熄灭。我们也进入对话模式发送数据“1”或者发送数据“0”控制led亮灭。

ESP32 测试结果：

待更新...
