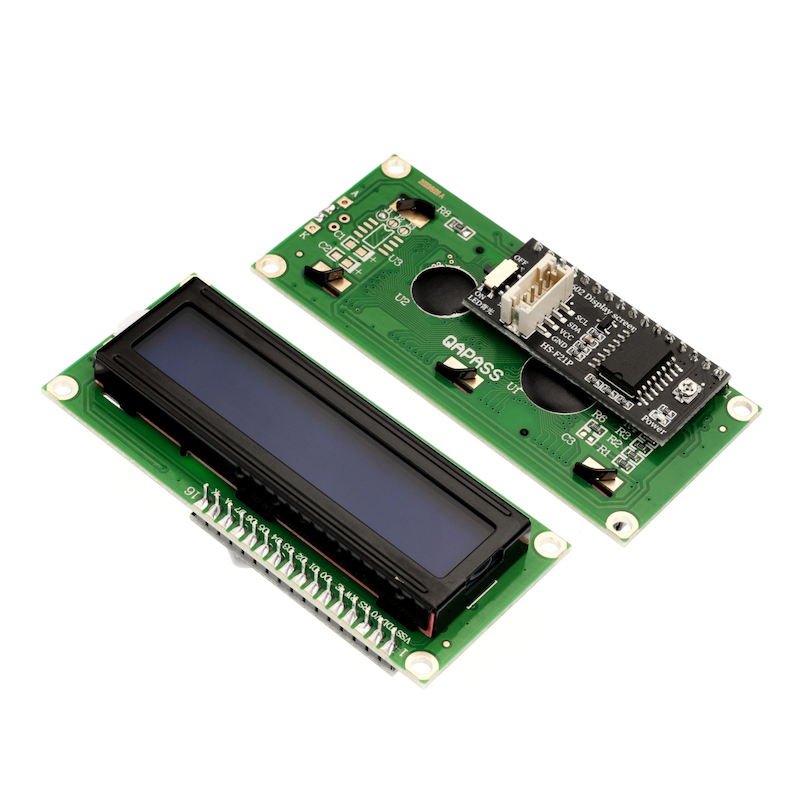

HS-F21P LCD1602液晶显示屏

1、介绍

由于Arduino的I/O口数量有限，如果直接用Arduino的I/O口直接驱动LCD1602这样会占用较多的I/O口资源也不利于连接更多的其他设备，IIC LCD1602转接板可以大大减少需要使用IO接口，原来的1602屏需要7个IO口才能驱动起来，我们开发的这个模块可以帮你省5个IO口，对于 Arduino初学者来说，不必为繁琐复杂液晶驱动电路连线而头疼了，只需两根线就可以实现数据显示，还可以与其它IIC设备连接，可轻松实现数据的记录显示。

2、原理图

LCD1602液晶屏-HS-F21P 原理图 点击查看

3、模块参数

引脚名称	描述
GND	GND（电源输入负极）
VCC	VCC（电源输入正极）
SDA	双向数据通信引脚
SCL	时钟信号通信引脚

供电电压：3.3V / 5V
连接方式：PH2.0 4P端子
安装方式：螺丝固定

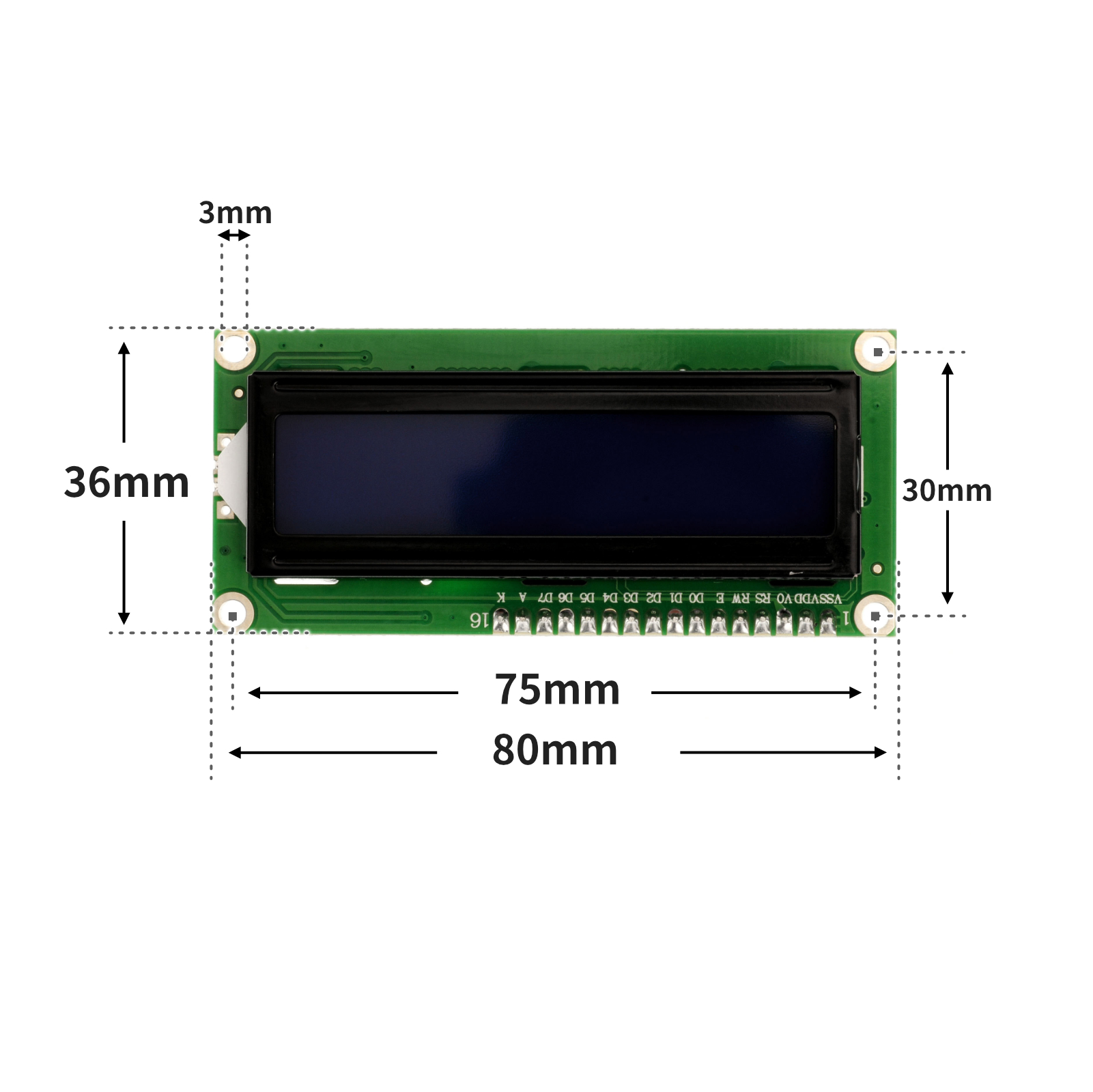

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

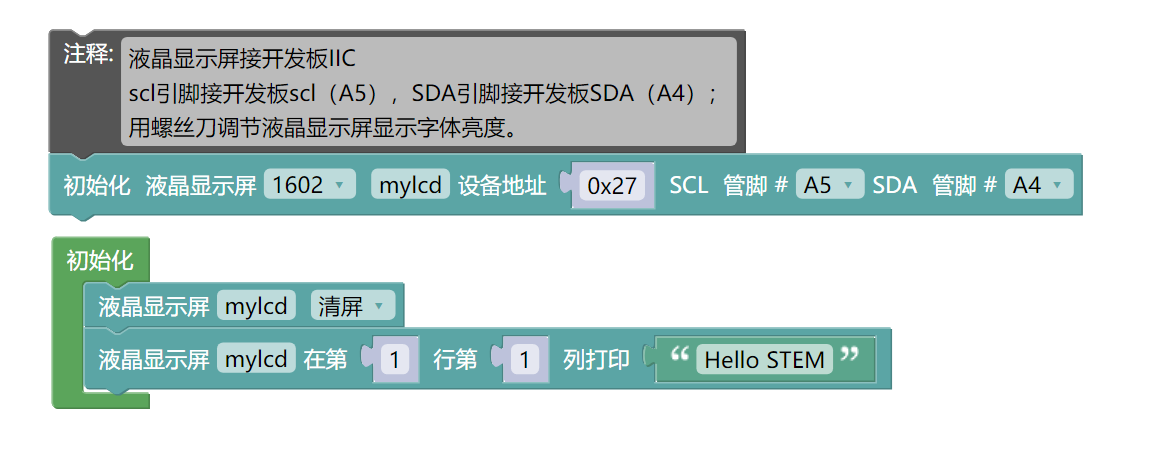

示例程序（UNO开发板）：

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
  mylcd.setCursor(1-1, 1-1);

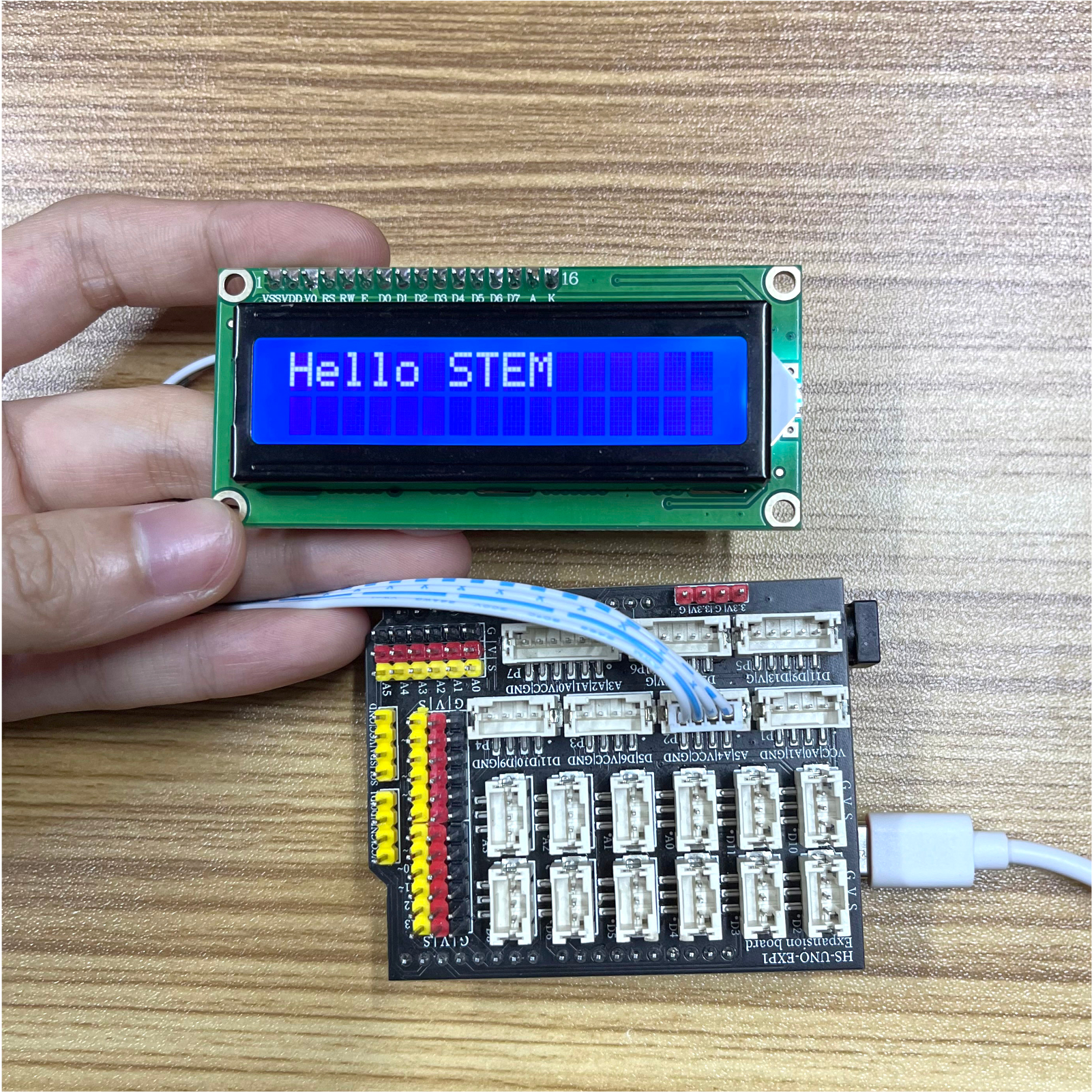

  mylcd.print("Hello STEM");
}

void loop(){

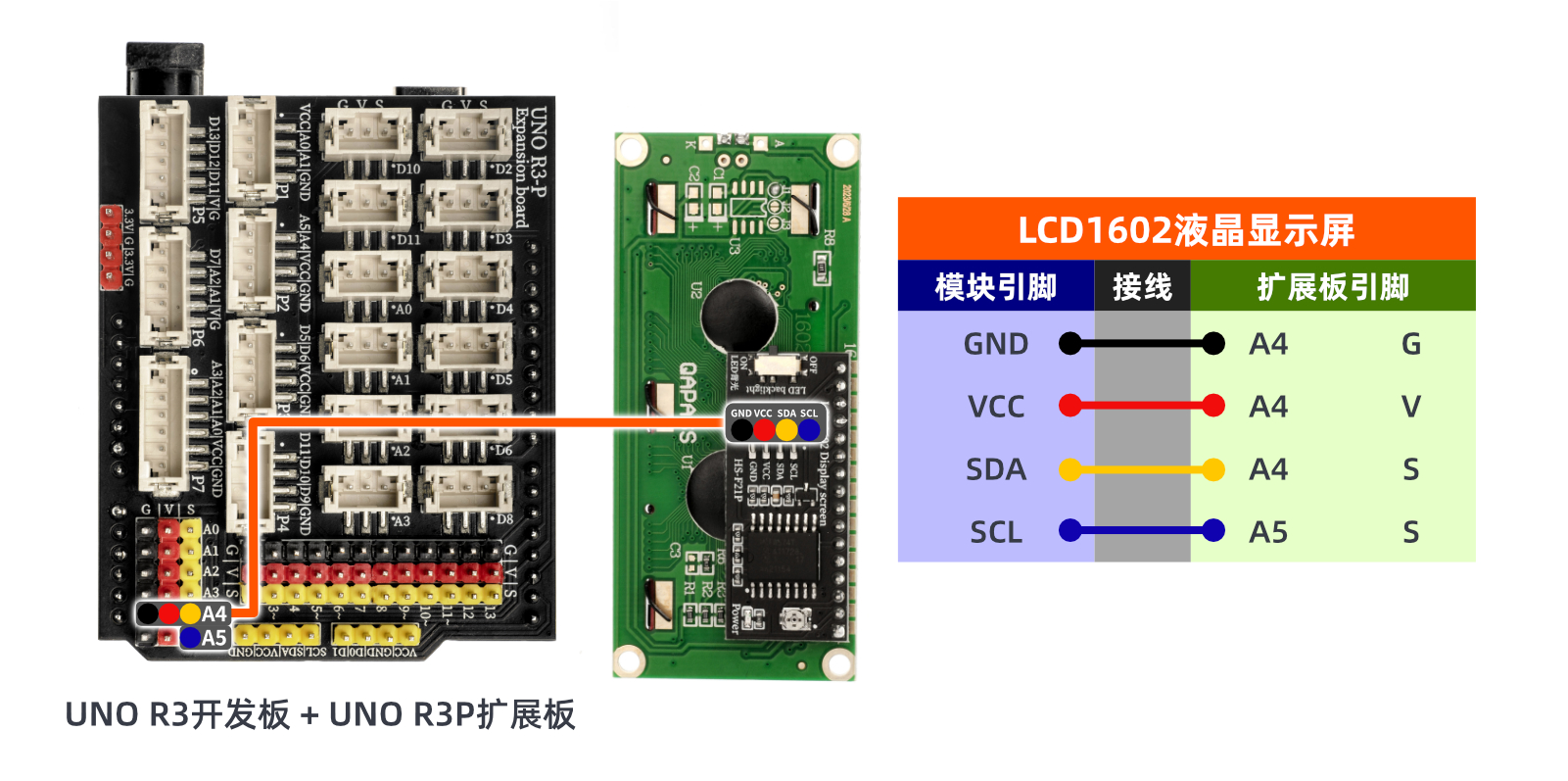

  //液晶显示屏接开发板IIC
  //scl引脚接开发板scl（A5），SDA引脚接开发板SDA（A4）；

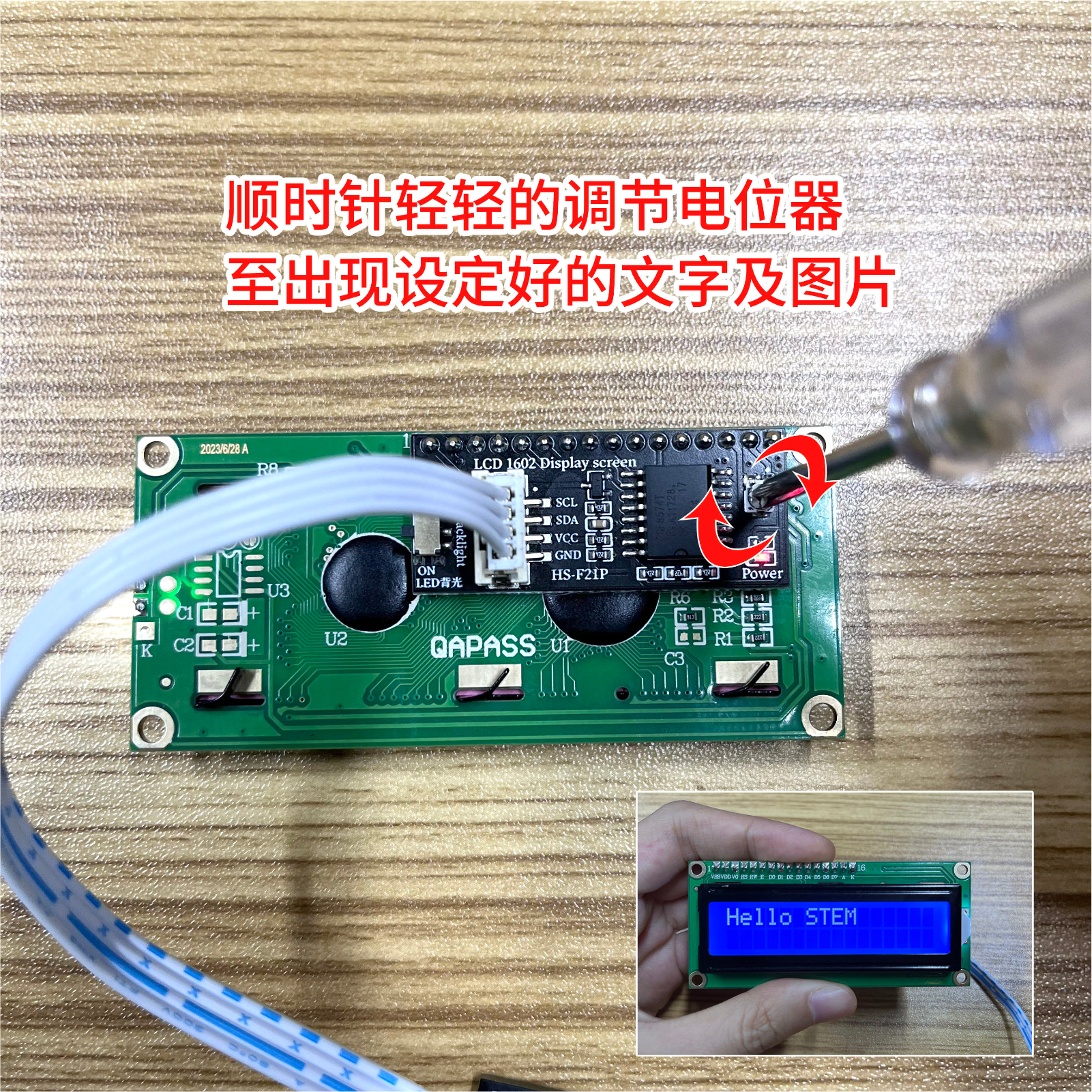

  //用螺丝刀调节液晶显示屏显示字体亮度。

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

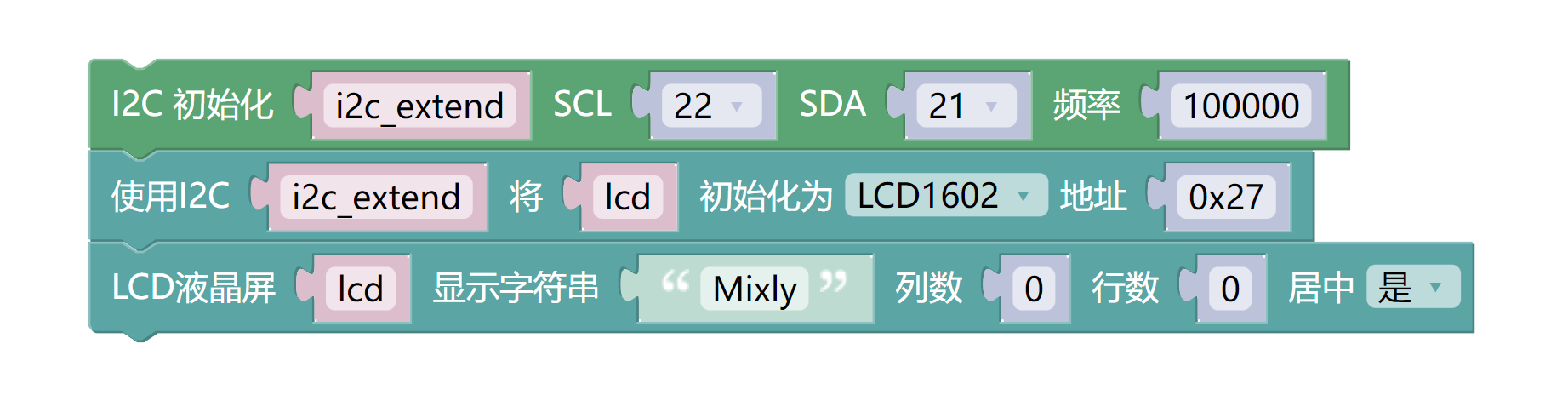

示例程序（ESP32-Python）：

import machine
import i2clcd


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
lcd = i2clcd.LCD(i2c_extend,lcd_width=16,i2c_addr=0x27)
lcd.shows('Mixly',column = 0,line = 0,center = True)
