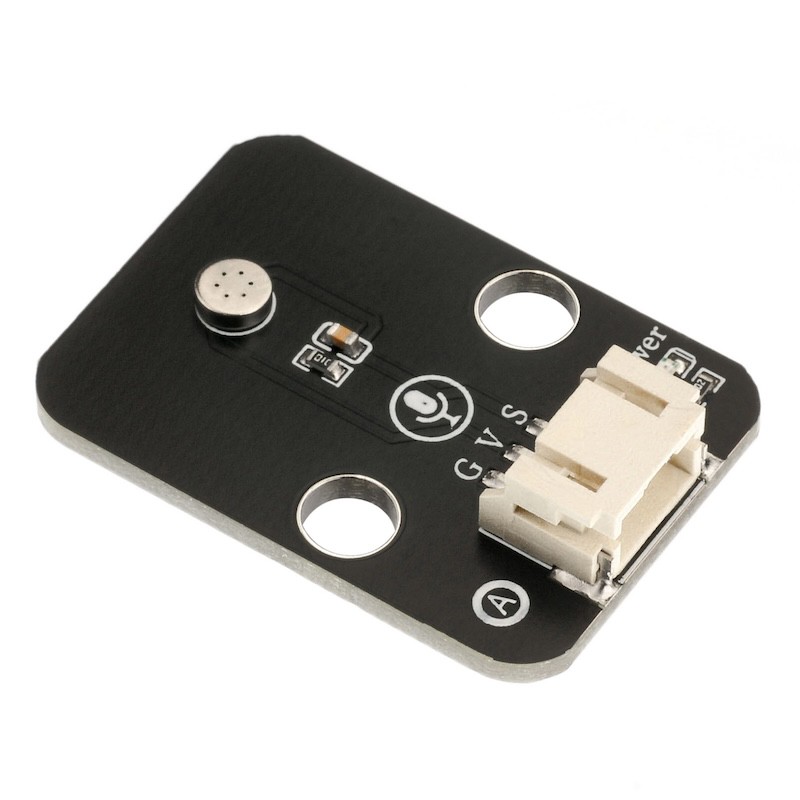

1、介绍
声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 数字信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0 3P端子
安装方式：双螺丝固定

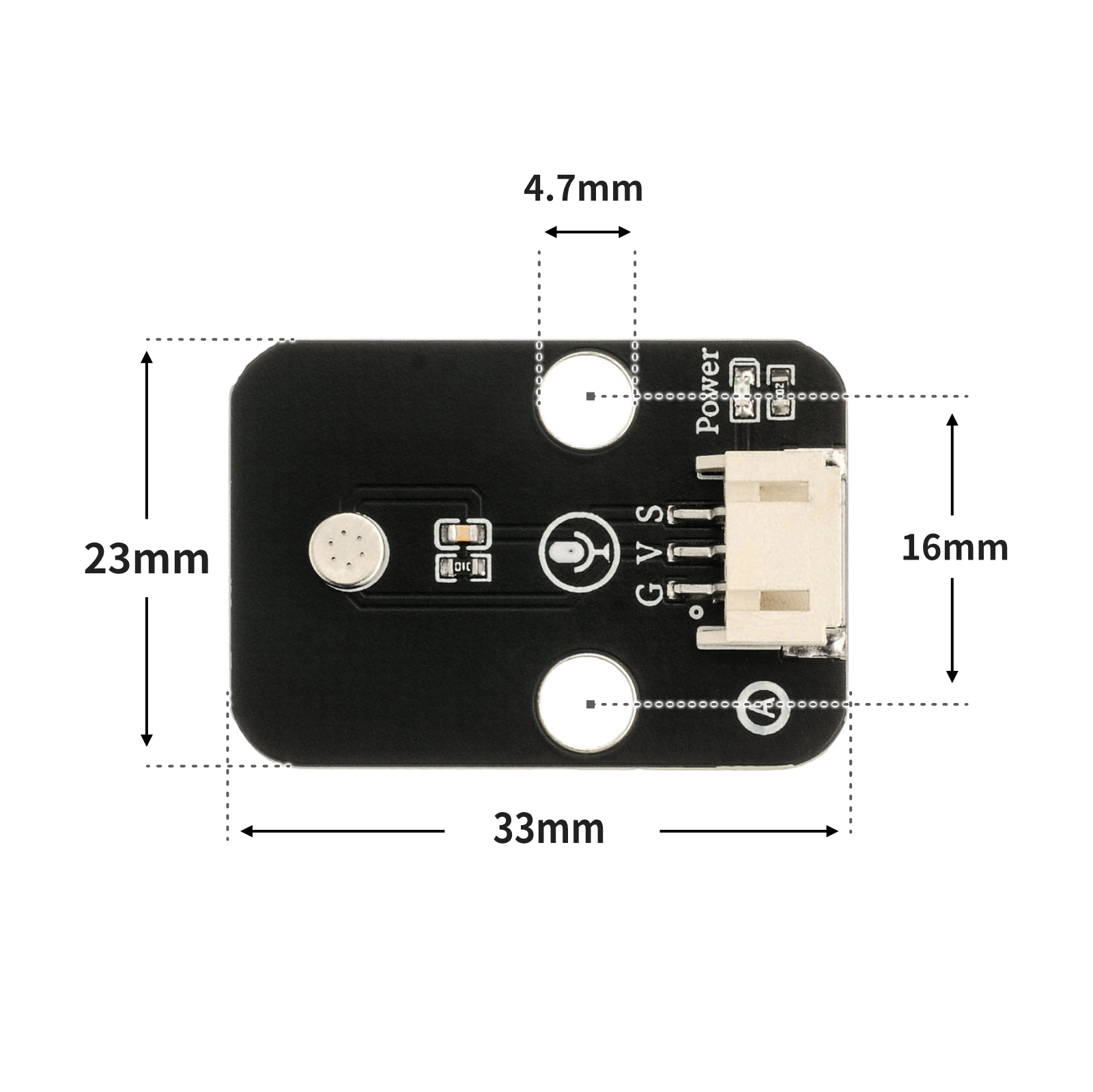

4、电路板尺寸
5、Arduino IDE示例程序
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
volatile int value_A;
void setup() {
Serial.begin(9600);
value_A = 0;
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
}
void loop() {
value_A = analogRead(A0);//声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D6 口。
Serial.print(" 声音传感器模拟口值：");
Serial.println(value_A);
//保证安静环境下声音传感器模拟口
if (value_A > 352|| value_A < 280) {
digitalWrite(6, HIGH);
delay(1000);
} else {
digitalWrite(6, LOW);
}
}ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
import time
adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if adc32.read_u16() >= 40000:
pin4.value(1)
time.sleep(1)
else:
pin4.value(0)

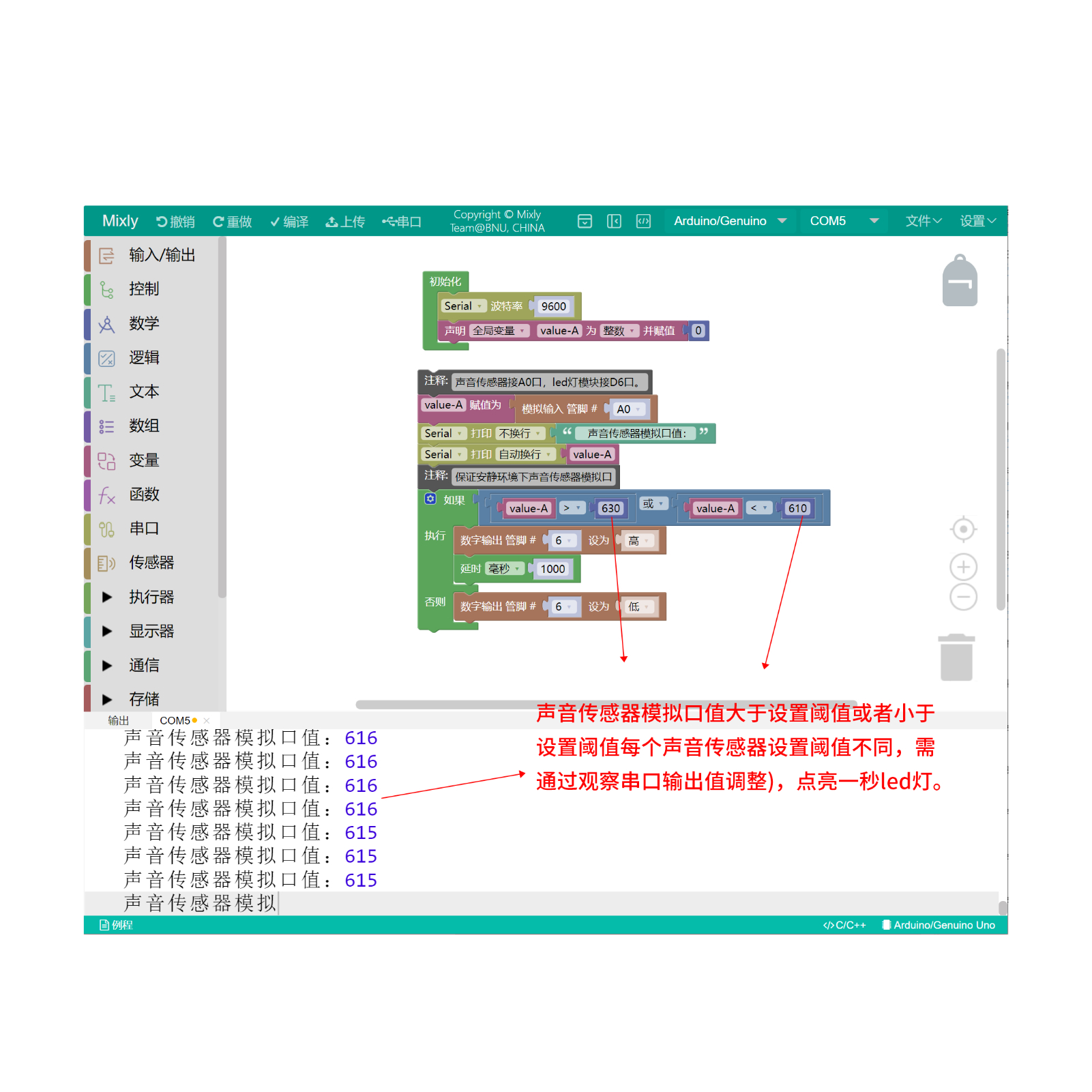

6、米思齐 Mixly 示例程序（图形化语言）
Arduino UNO 图形化示例程序：点击下载
ESP32 Python图形化示例程序：点击下载
7、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 PRO 开发板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 数据线 *1
LED灯模块（HS-F08L）*1
声音传感器模块（HS-S44L）*1
PH2.0 3P双头端子线
电路接线图：
ESP32 Python 测试环境搭建
8、视频教程
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论
Arduino UNO测试结论：
器件连接好线之后，将上述程序上传到Arduino uno开发板之后，打开串口监视器，在安静环境下观察串口输出值大小范围，先设置一个阈值大于串口输出的模拟值（最大值），并且再设置一个阈值小于串口输出的模拟值（最小值），修改完阈值再上传程序。声音传感器模块通过声音的大小或者震动的大小来输出模拟值 A 口为读取模拟值的接口（可对着声音传感器咪头吹气或者发声），当模拟值在最大阀值与最小阈值范围内时，输出低电平，声音传感器信号蓝灯不亮，led熄灭；如果当模拟值大于最大阀值且小于最小阈值时输出高电平，声音传感器信号蓝灯亮起，led灯亮一秒。
ESP32 Python测试结论：器件连接好线之后，将上述程序上传到ESP32开发板之后，打开串口监视器，如果当声音传感器模拟值大于设置阀值（检测到声音），led灯亮1秒，否则led灯熄灭。
