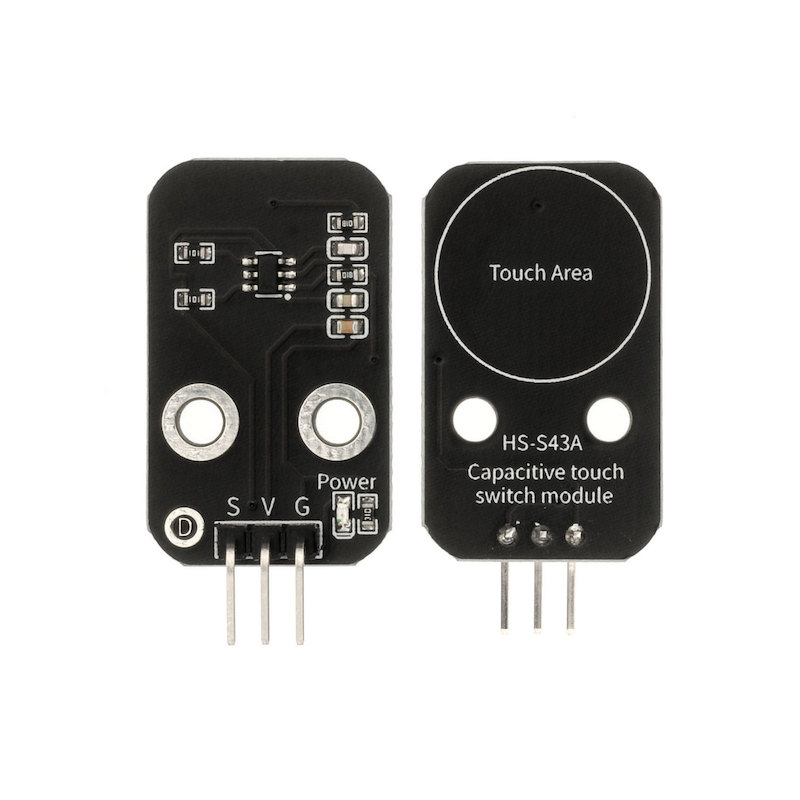

HS-S43A 触摸感应传感器

1、介绍

触摸传感器是一个基于电容感应的原理制作的触摸开关模块。人体或金属触碰传感器的镀金接触面会被感应到，除了与金属面的直接触摸，隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到，感应灵敏度随接触面的大小和覆盖材料的厚度有关。模块有2种输出模式，可使用改变焊接跳线进行切换。在模块上会有一个用于改变模式的短路点，焊接上面两个的两个短路点，模块的模式会切换为开关模式，这个时候可以用于制作不太复杂触摸控制的台灯。短路下面两个短路点，模块的模式会切换为按键，此时可以用来代替实体按键。注意事项：使用时模块需要离固定面有一定高度，避免接触产生信号误差。请勿直接握住触摸传感器，会导致背部电容升温，以免烫伤。

2、原理图

触摸按键-HS-S43A 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

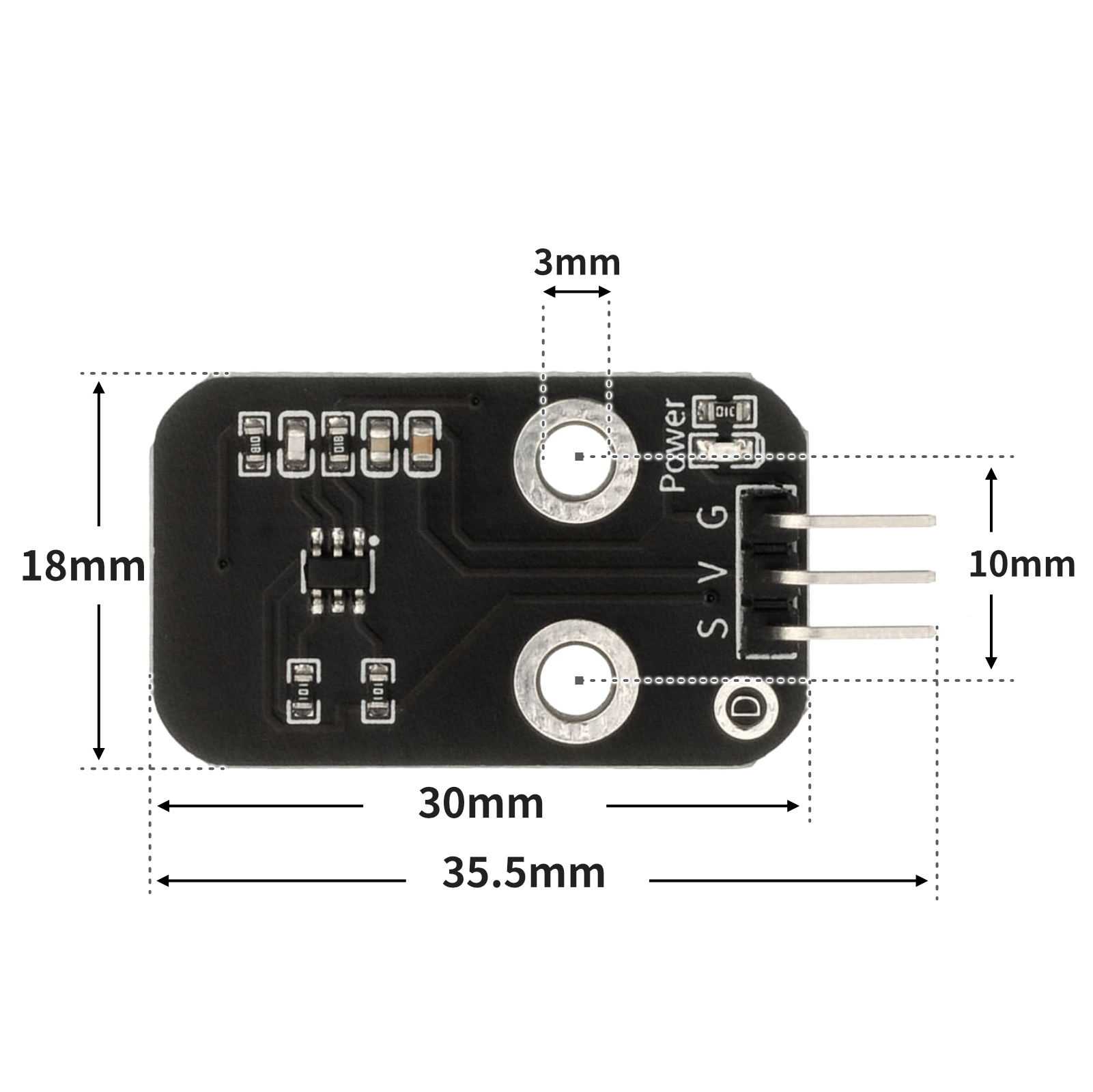

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

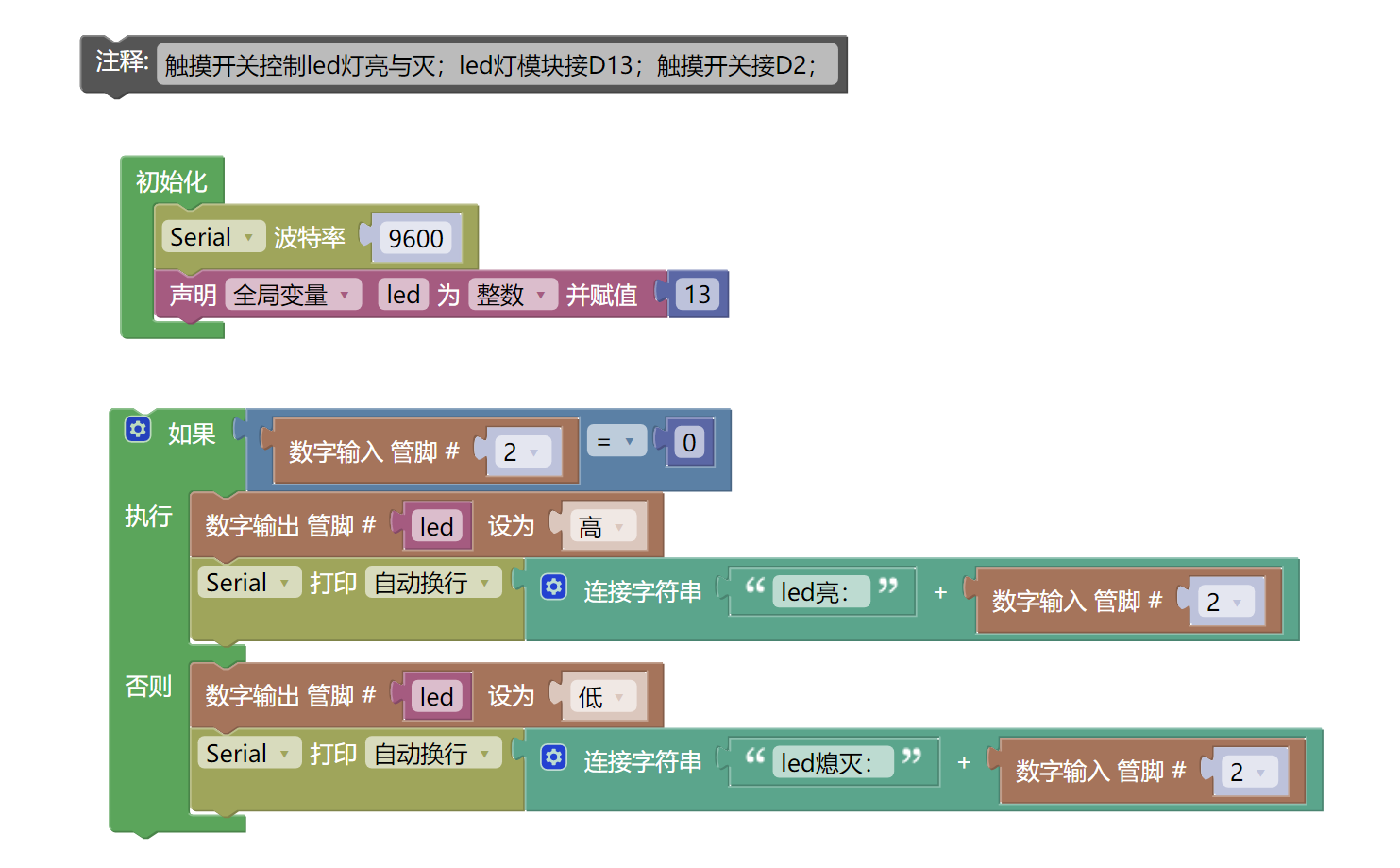

示例程序（UNO开发板）：

volatile int led;

void setup(){
  Serial.begin(9600);
  led = 13;
  pinMode(2, INPUT);
}

void loop(){

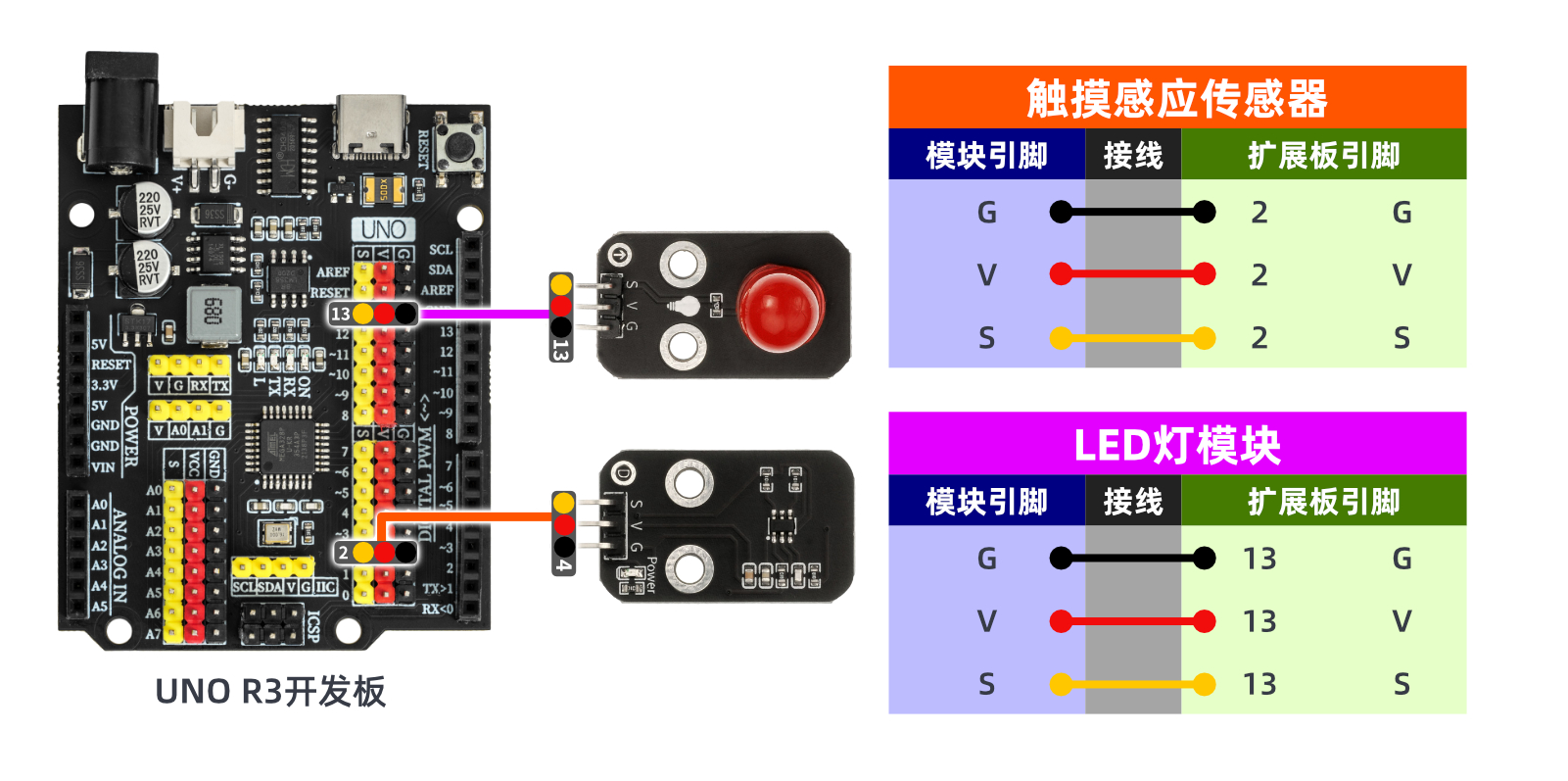

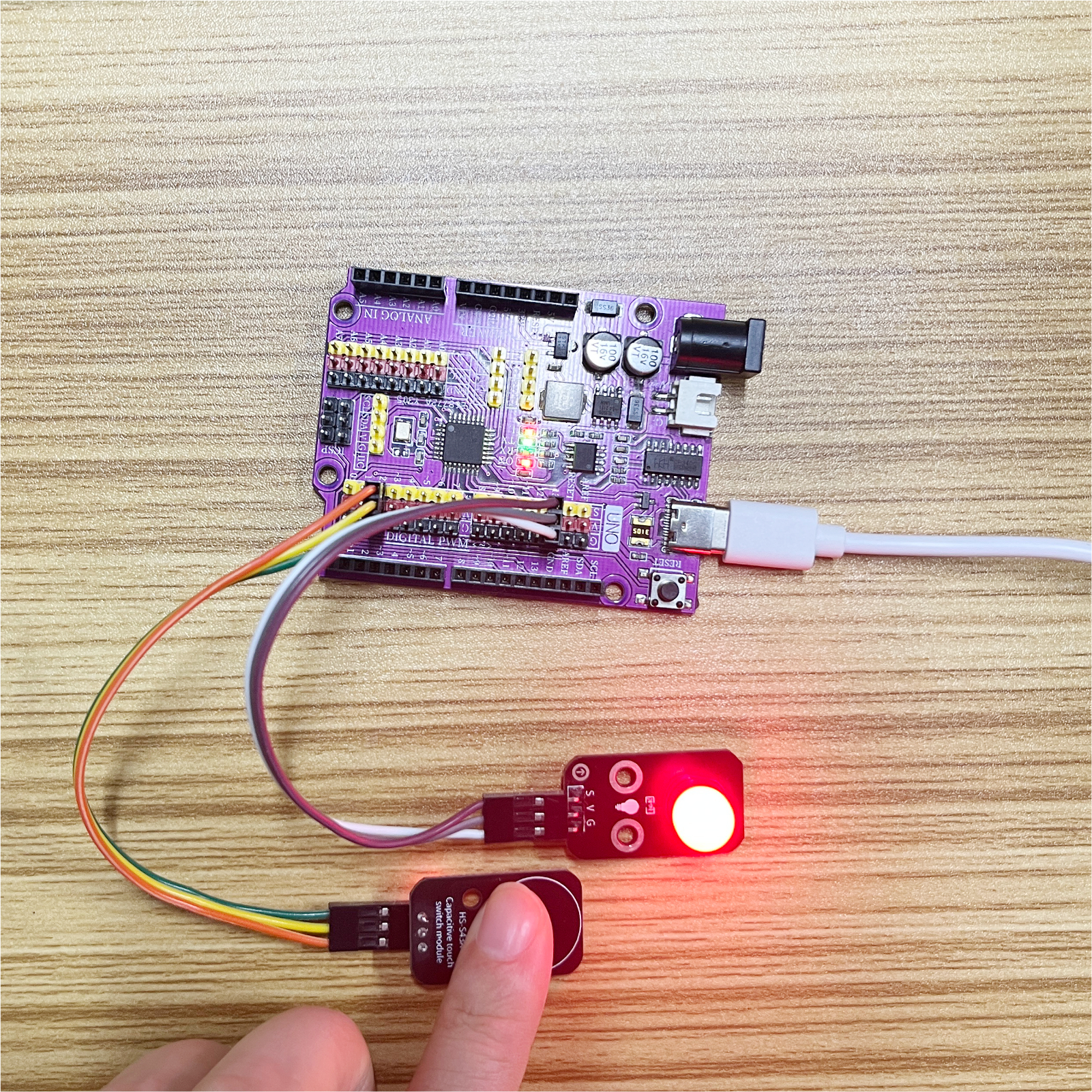

  //触摸开关控制led灯亮与灭；led灯模块接D13；触摸开关接D2；

  if (digitalRead(2) == 0) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    Serial.println(String("led亮：") + String(digitalRead(2)));

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);
    Serial.println(String("led熄灭：") + String(digitalRead(2)));

  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 0:
        pin4.value(1)
    else:
        pin4.value(0)
