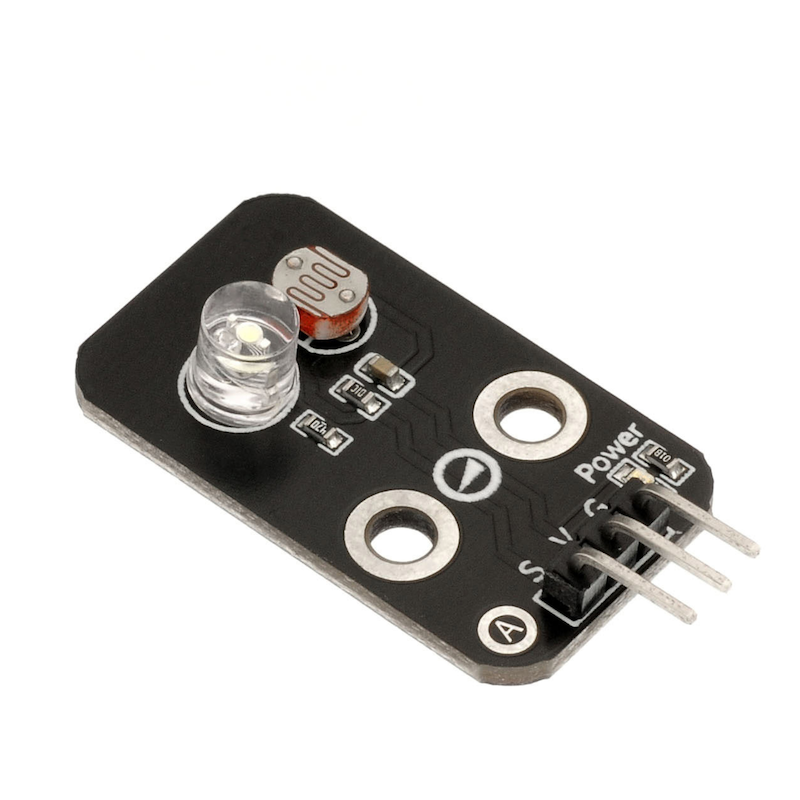

HS-S22A 灰度传感器

1、介绍

灰度传感器是模拟传感器，与Arduino 结合使用，可以感知地面或桌面不同的颜色而产生相应的信号，可实现与颜色有相关的互动作品，也可以作为巡线小车的巡线传感器或者足球机器人的场地灰度识别。灰度传感器包括一个白色高亮发光二极管和一个光敏电阻，由于发光二极管照射到灰度不同的纸张上返回的光是不同的，光敏电阻接收到返回的光，根据光的强度不同，光敏电阻的阻值也不同，从而实现灰度值的测试。

2、原理图

灰度传感器-HS-S22P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

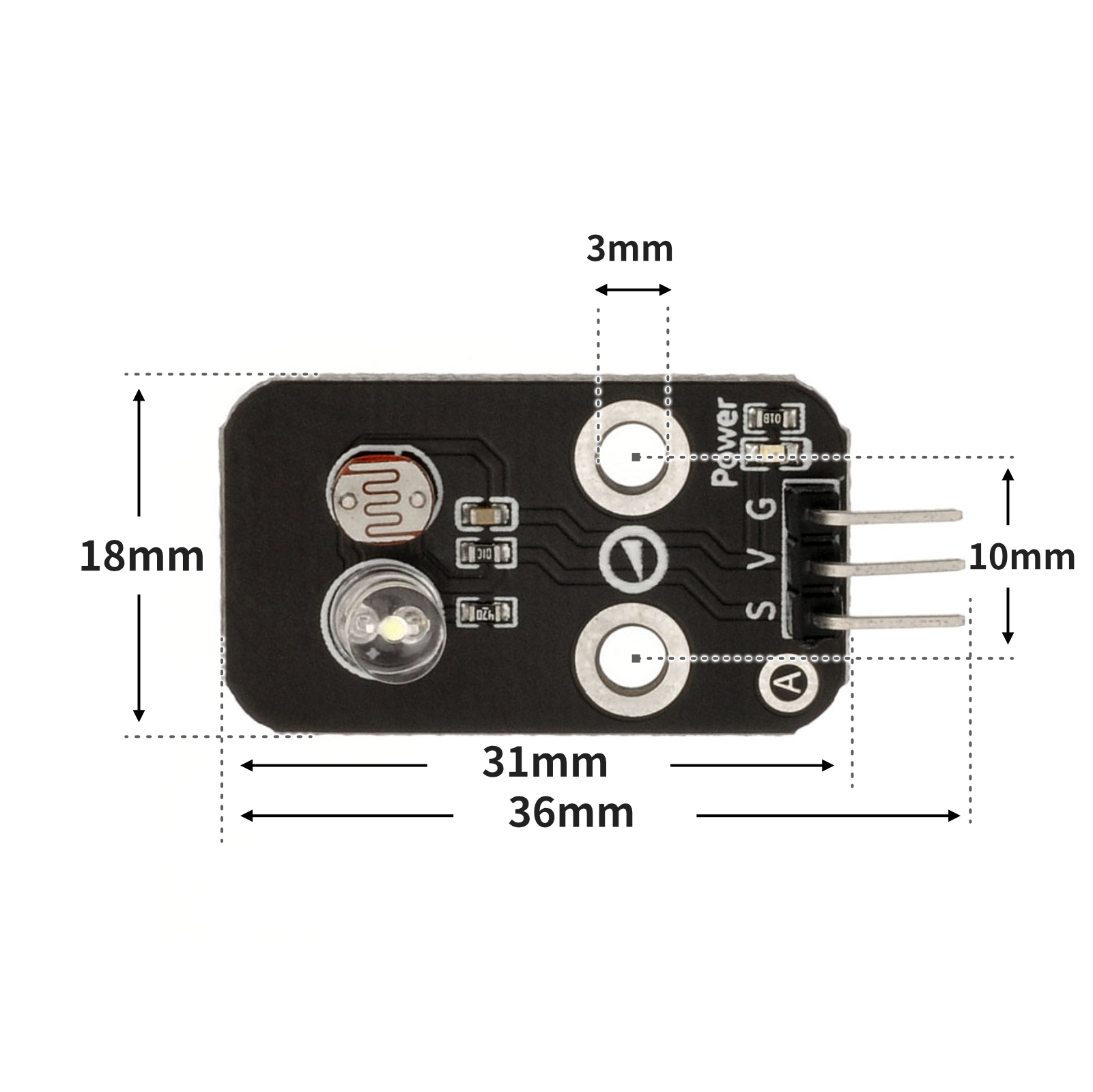

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

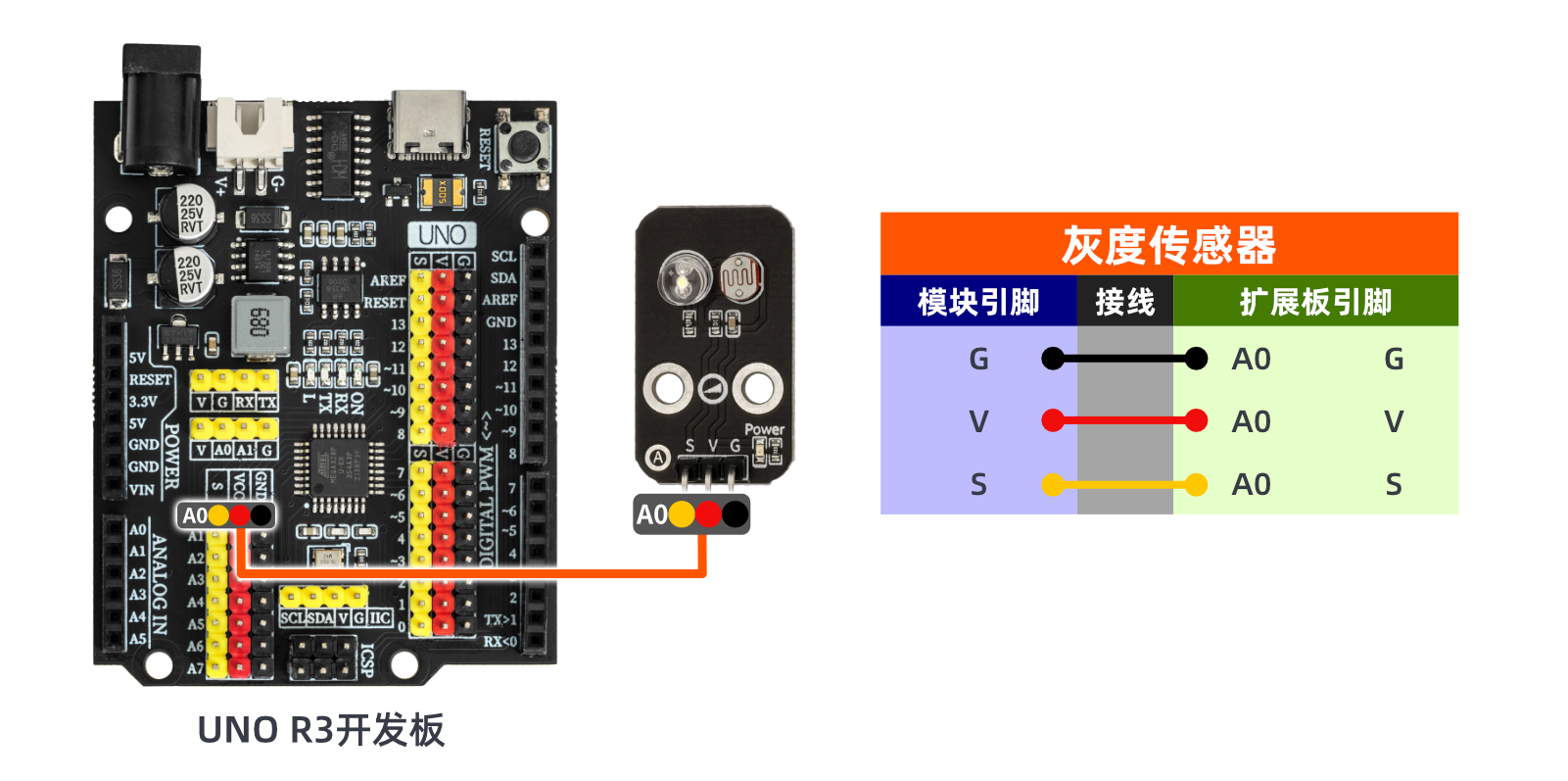

示例程序（UNO开发板）：

 int value = 0;

void setup(){
  Serial.begin(9600);

  pinMode(A0, INPUT);
}

void loop(){
  value = analogRead(A0);

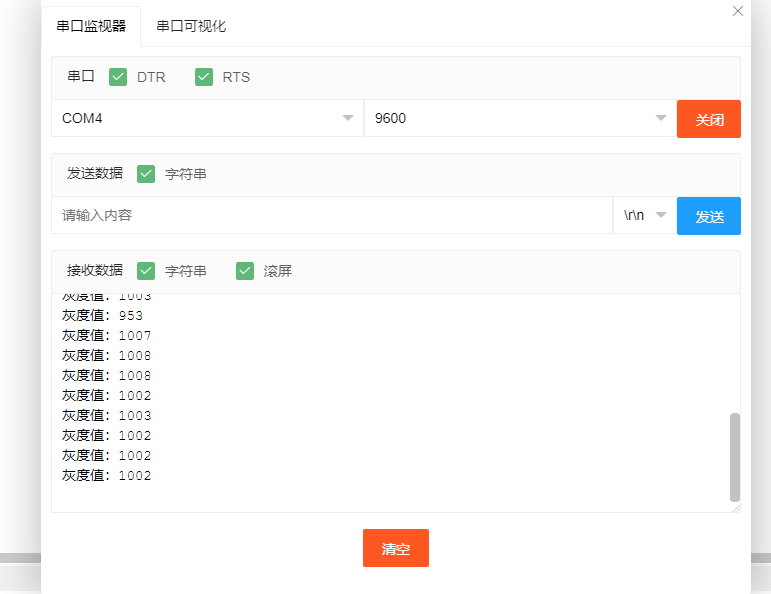

  Serial.print("灰度值：");
  Serial.println(value);
  delay(500);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


adc32 = machine.ADC(machine.Pin(32))
while True:
    print('灰度值：',end ="")
    print(adc32.read_u16())
    time.sleep_ms(100)
