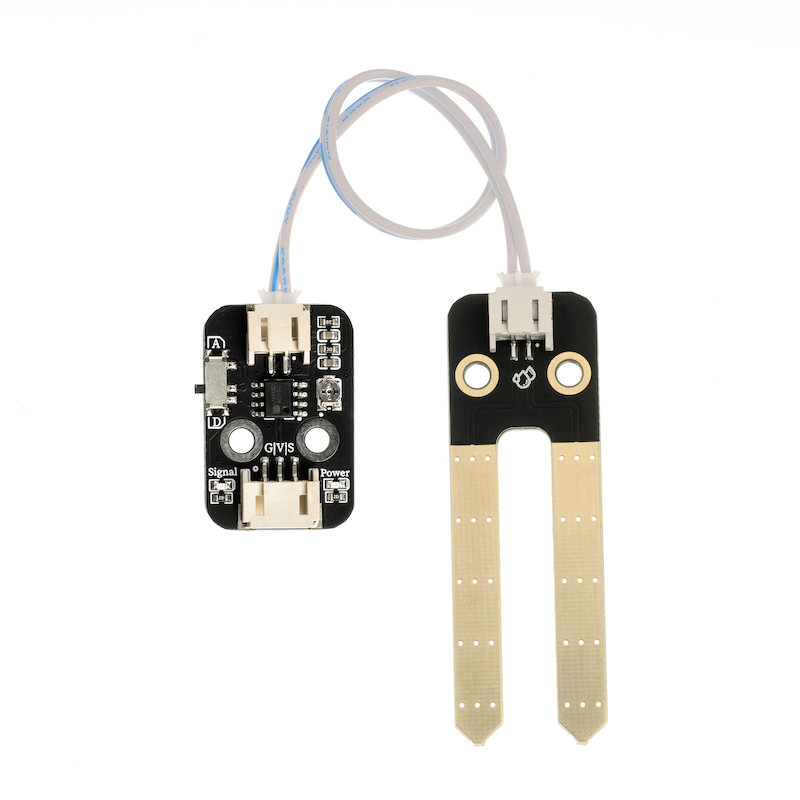

HS-S09PC 土壤湿度传感器

1、介绍

土壤湿度传感器是一种传感装置，主要用于检测土壤湿度的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料，大面积5.0 * 4.0厘米，镀镍处理面。它具有抗氧化，导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式：数字值输出（0和1）和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时，感应板上没有检查到湿度，DO输出处于高电平。当插到土壤或者水中时，DO输出处于低电平。如果感应板干燥时，输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口，以检测上面湿度的大小。 DO数字输出也可以连接微控制器，以检测是否缺水。

2、原理图

雨水-土壤湿度传感器模-HS-S09P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 2\3P端子线
安装方式：双螺丝固定

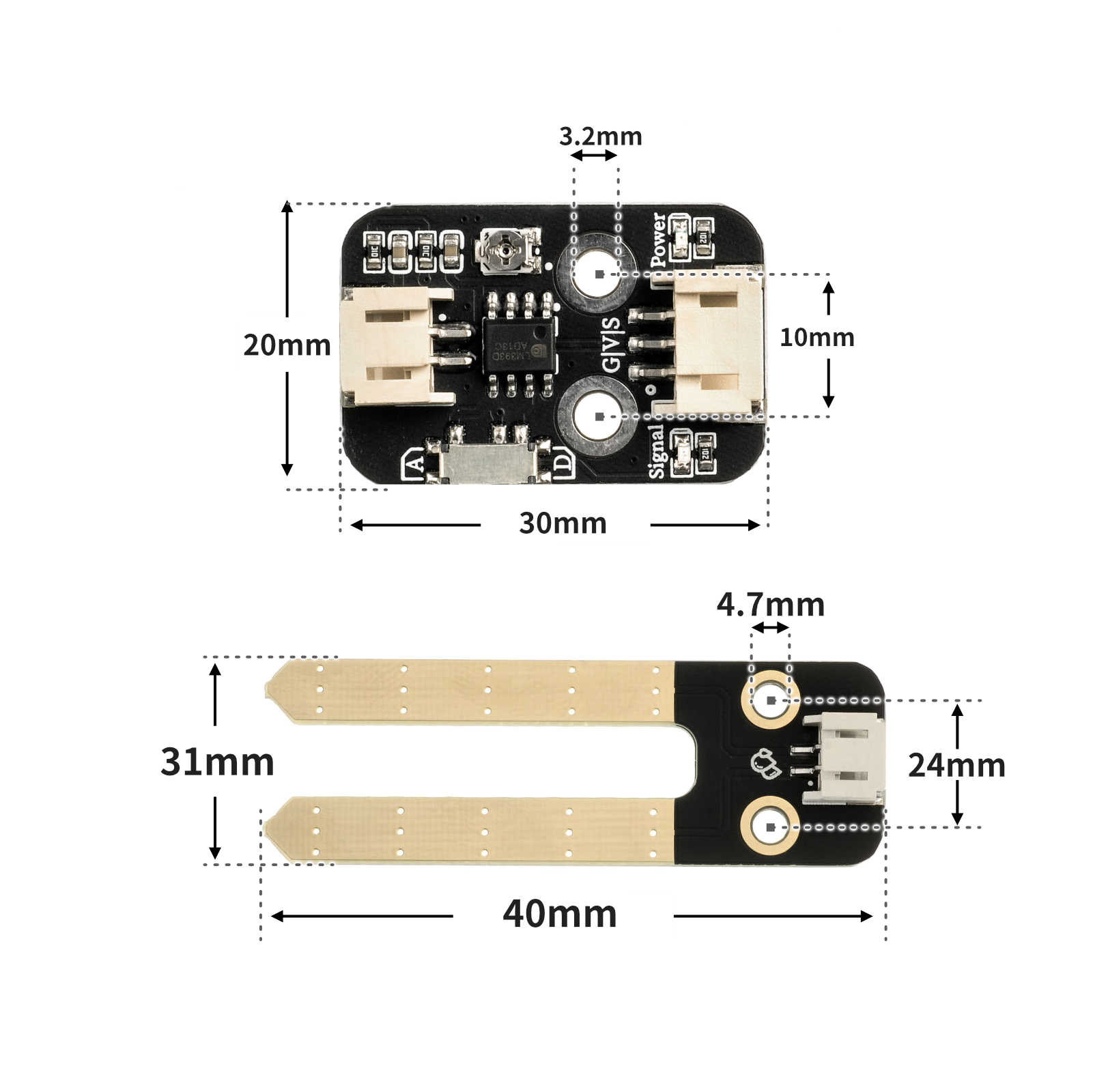

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){

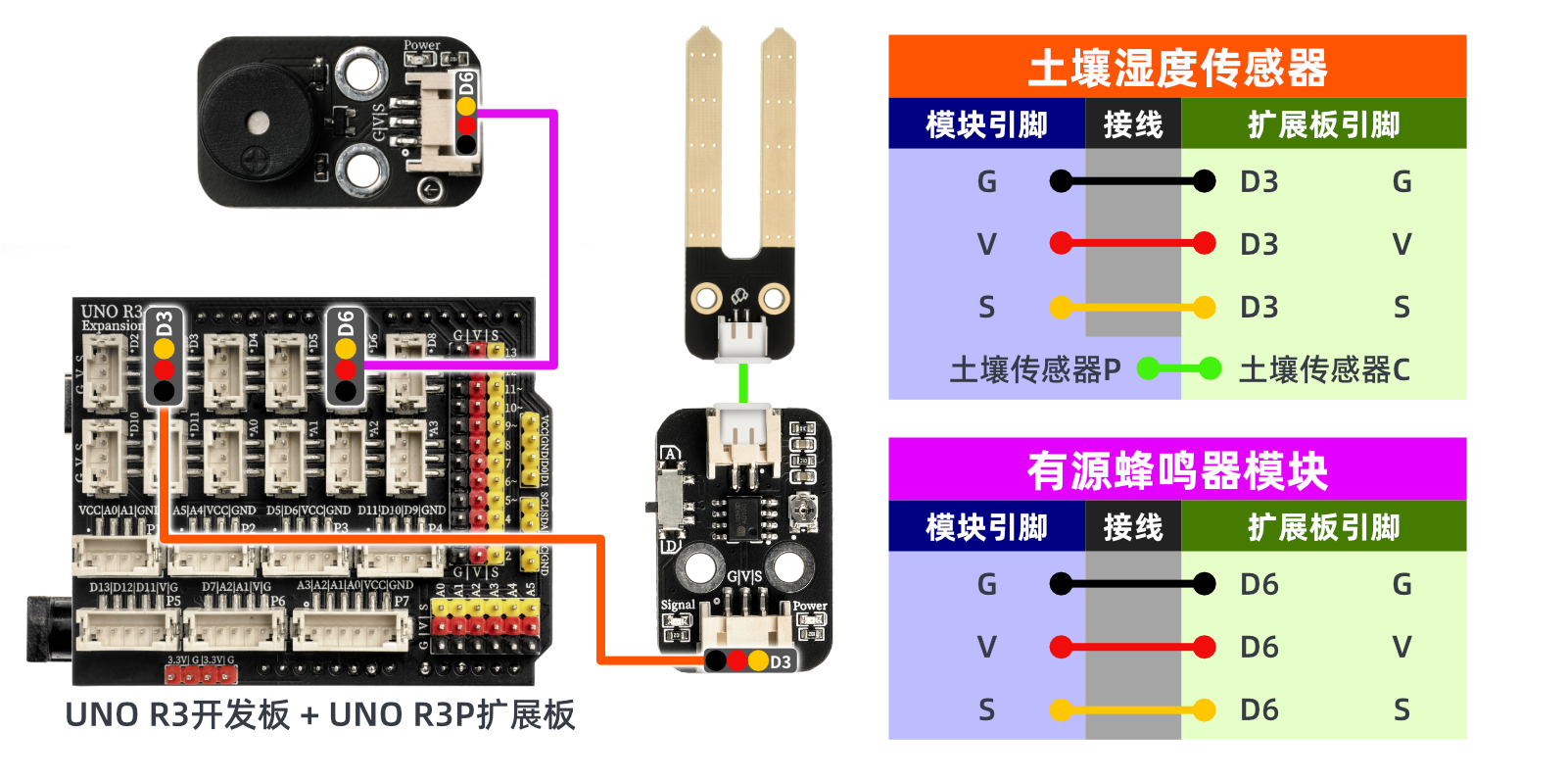

  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

  //轻轻调节控制板模块背部电位器，土壤湿度感应板检测到湿度的情况下，控制板模块指示蓝灯亮起；
  //土壤湿度感应板干燥情况下，控制板模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //土壤湿度感应板干燥情况下，输出高电平（1），控制板模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("干燥土壤：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //土壤湿度感应板遇到水或湿润土壤的情况下，输出低电平（0），控制板模块信号指示蓝灯亮起
    digitalWrite(6,HIGH);
    Serial.println(String("湿润土壤：") + String(digitalRead(3)));
  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(0)
    else:
        pin4.value(1)
