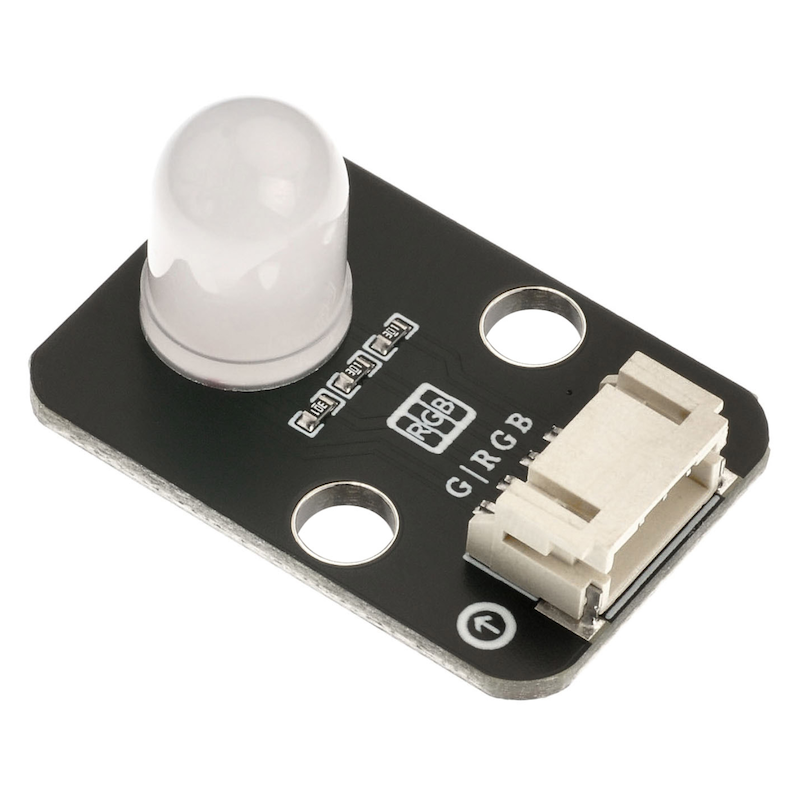

HS-F01-L RGB LED灯模块

1、介绍

LED是发光二极管的缩写，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。其正伏安特性曲线太陡，模块上板载了限流电阻，以便在使用时控制流过管道的电流。RGB代表红色，绿色和蓝色通道，是行业颜色标准。RGB通过改变三个通道并叠加它们来显示各种新颜色，根据统计，它可以创建16777216种不同的颜色。

2、原理图

RGB-LED-HS-F01-L 原理图 点击查看

3、模块参数

引脚名称	描述
GND	GND（电源输入负极）
B	数字信号引脚
R	数字信号引脚
G	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 4P端子线
安装方式：双螺丝固定

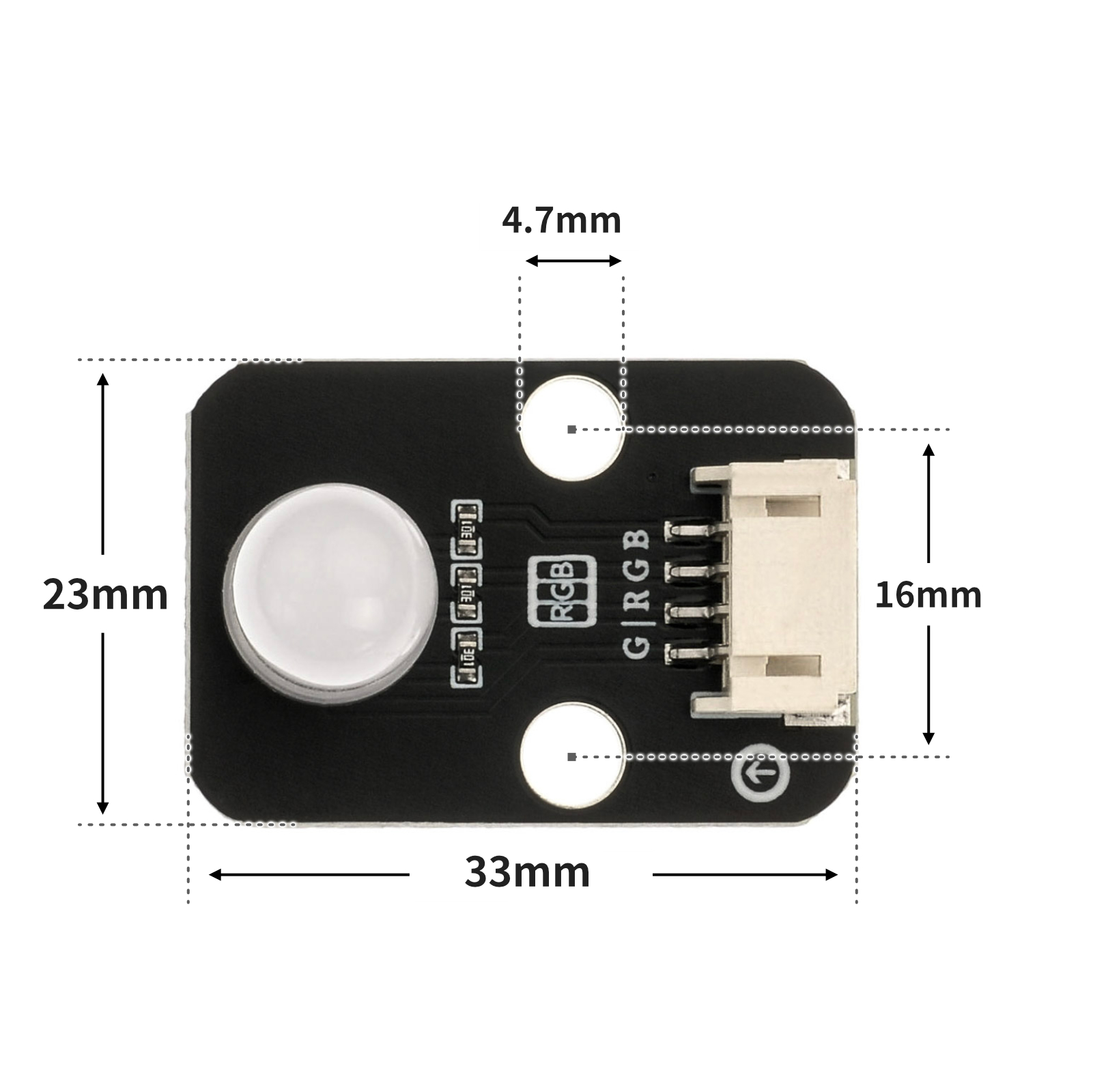

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

/***********************************************************
  文件名：15_RGB_led.ino

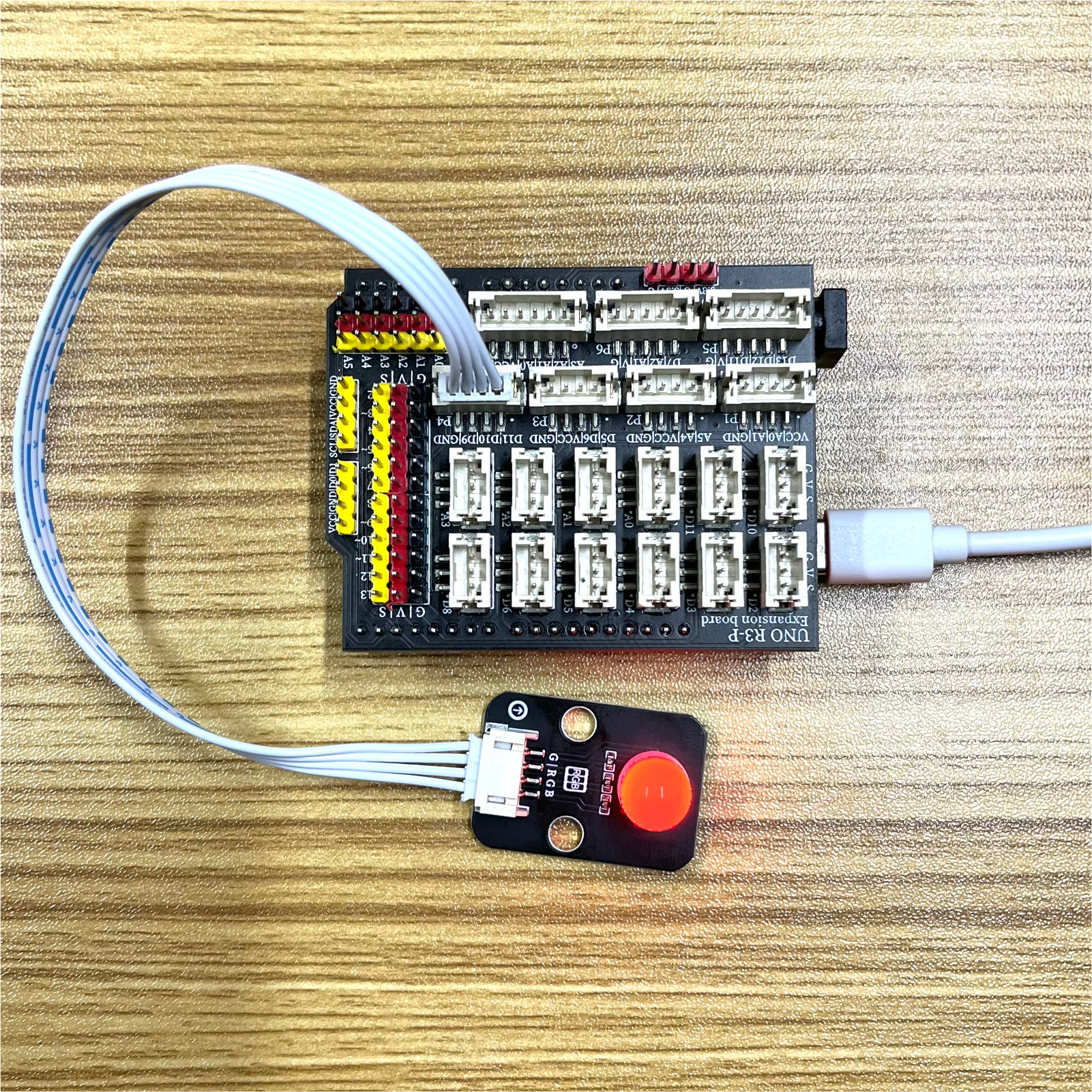

  描述：实现RGB led灯颜色的切换。
  作者：陈志强
  日期：2022.11.10
***********************************************************/

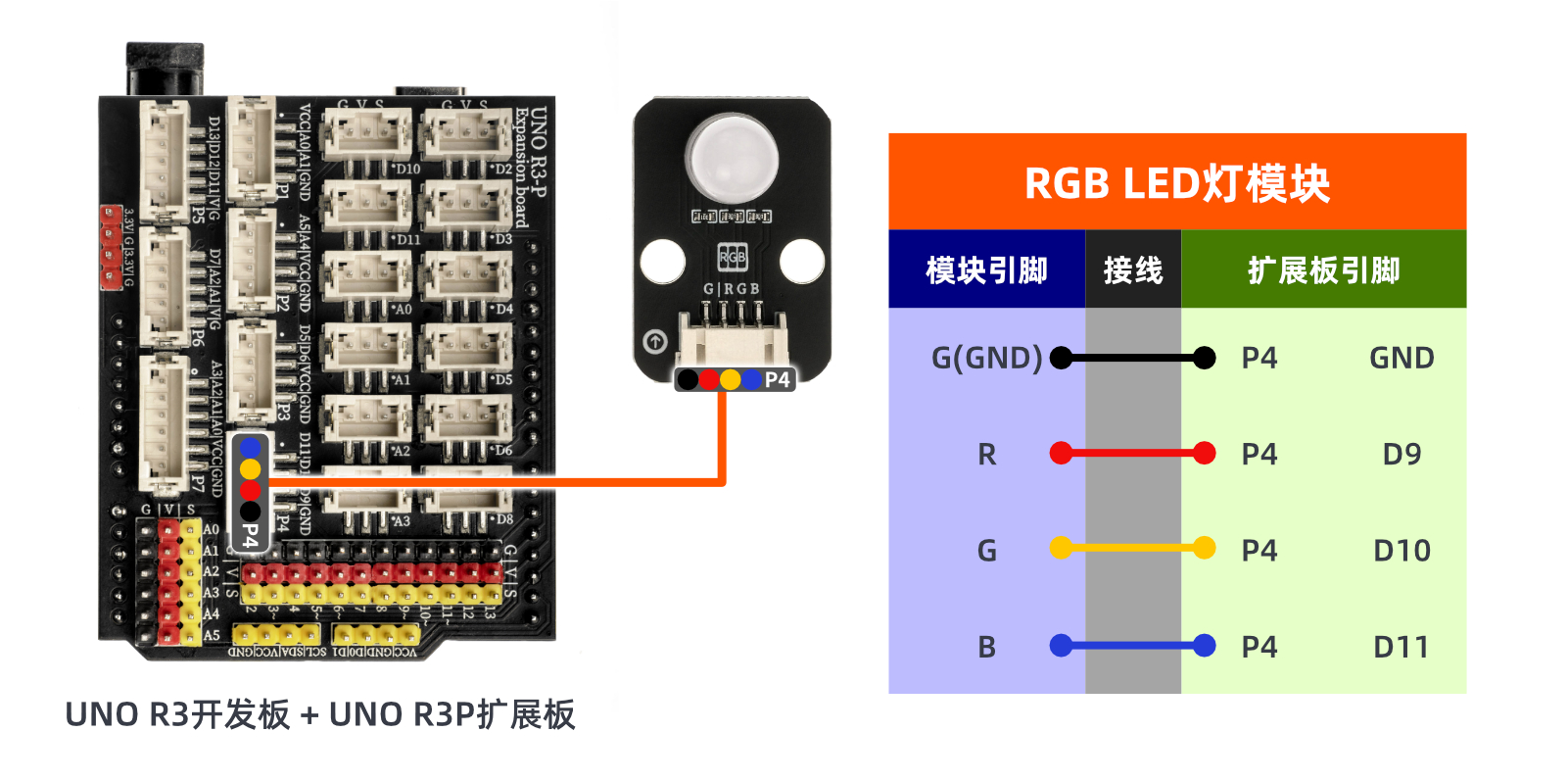

//RGB led 模块RGB分别引脚接D9,D10,D11口，GND引脚接控制板GND

int R = 9;//定义数字常量，RGB led 模块R接9口
int G = 10;//定义数字常量，RGB led 模块G接10口
int B = 11;//定义数字常量，RGB led 模块B接11口

void RGB_Value(int rshu, int gshu, int bshu) {//亮灯函数
  analogWrite(R, rshu);
  analogWrite(G, gshu);
  analogWrite(B, bshu);
}

void setup() {

  RGB_Value(0, 0, 0);//灯熄灭
}

void loop() {

  RGB_Value(255, 0, 0);//亮红色
  delay(1000);//延时1s
  RGB_Value(0, 255, 0);//亮绿色
  delay(1000);//延时1s
  RGB_Value(0, 0, 255);//亮蓝色
  delay(1000);//延时1s

}

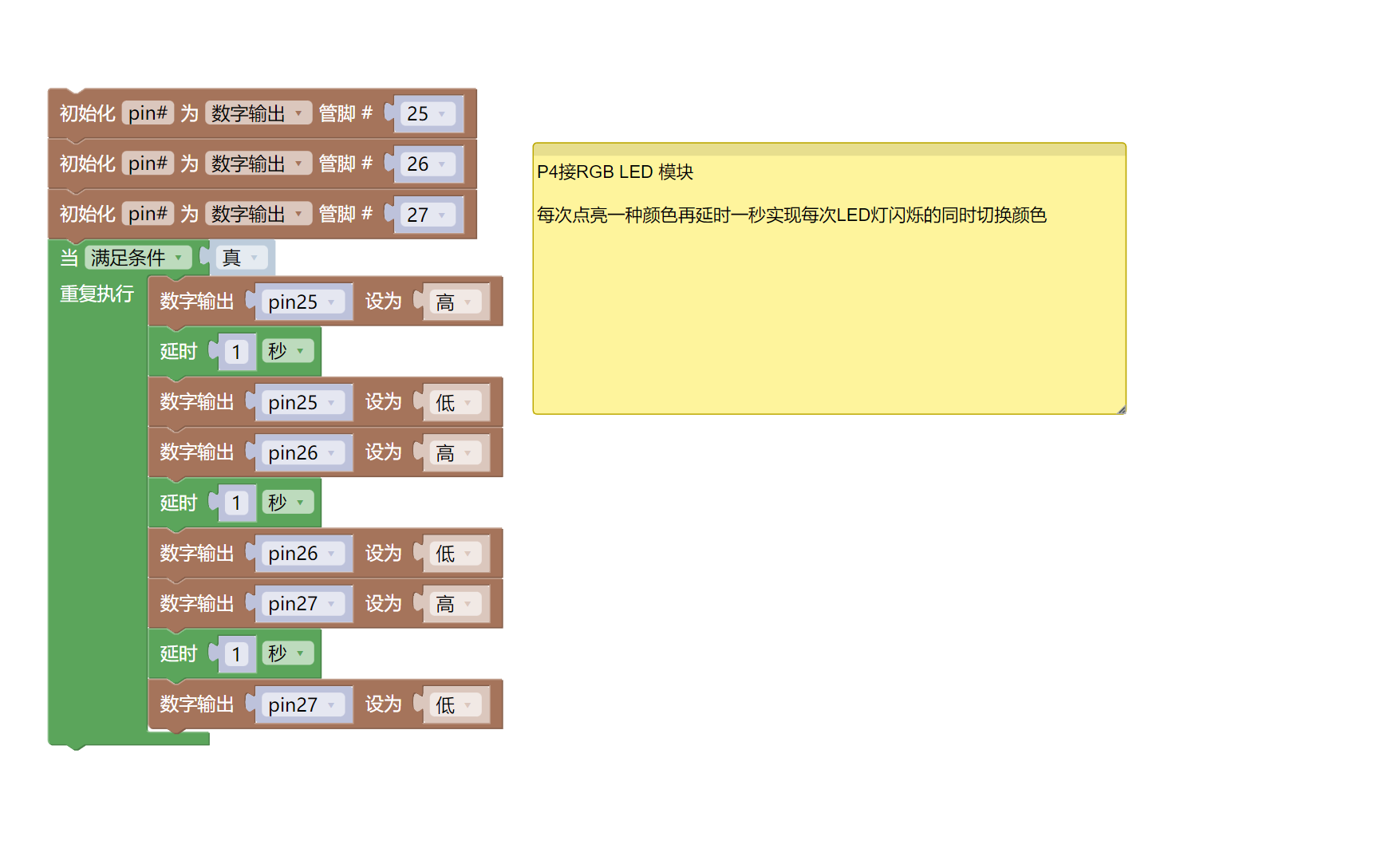

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
pin25.value(1)
time.sleep(1)
pin25.value(0)
pin26.value(1)
time.sleep(1)
pin26.value(0)
pin27.value(1)
time.sleep(1)
pin27.value(0)
