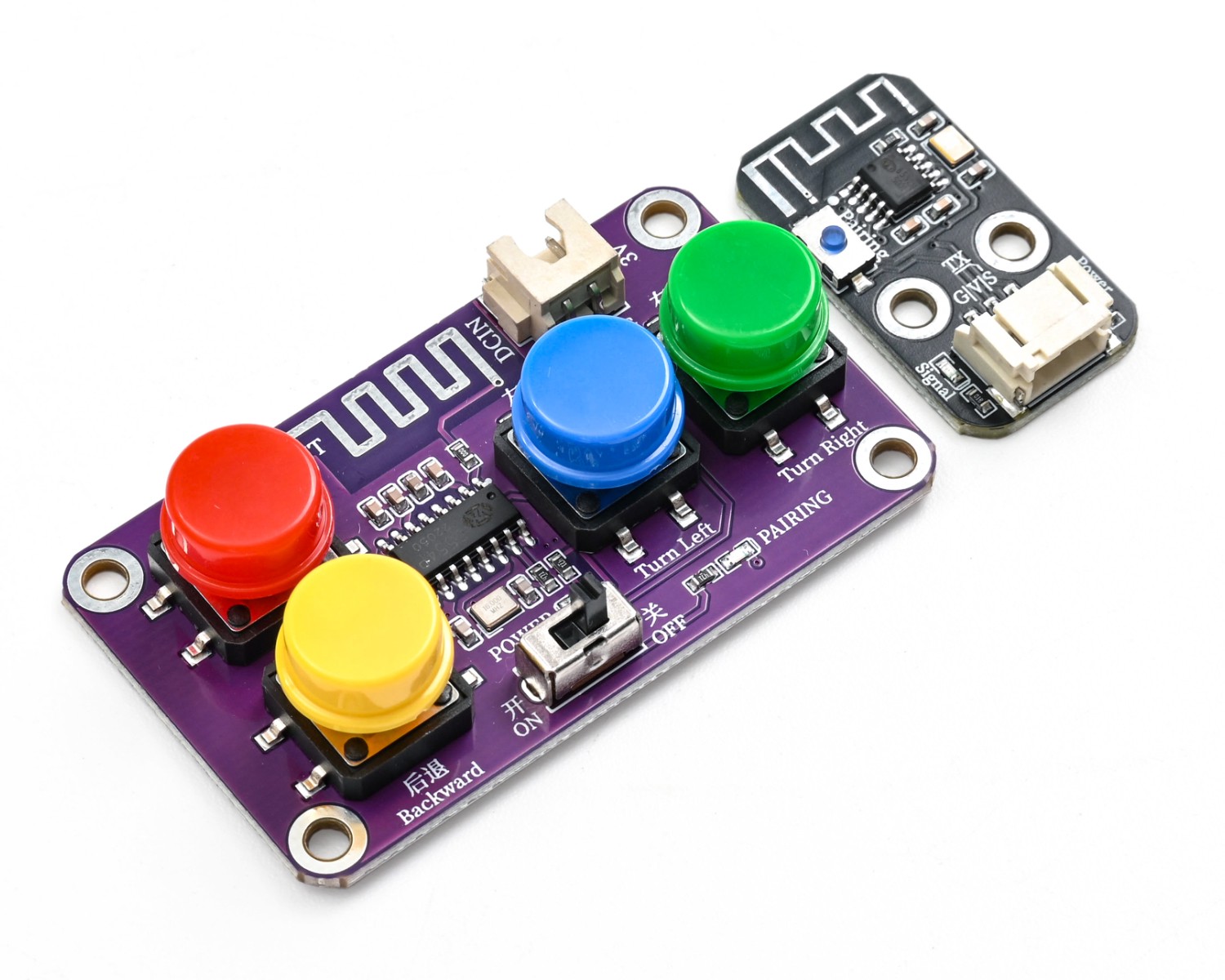

1、介绍
2.4G 4 通道无线遥控器与配套遥控信号接收器模块，采用 2.4GHz 数字无线通信技术，抗干扰能力强、操控距离远且不受方向限制；遥控器可提供 4 路独立控制通道，满足前进、后退、转向及功能切换等多种操作需求，接收器则负责接收并解码无线信号，输出稳定的串口通信信号，支持一键配对与断电记忆，信号丢失时可自动进入安全状态，二者搭配使用，能为循迹小车、机器人等智能装置实现稳定可靠的远程无线控制，接线简便且兼容各类开发板与扩展板。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：螺丝固定

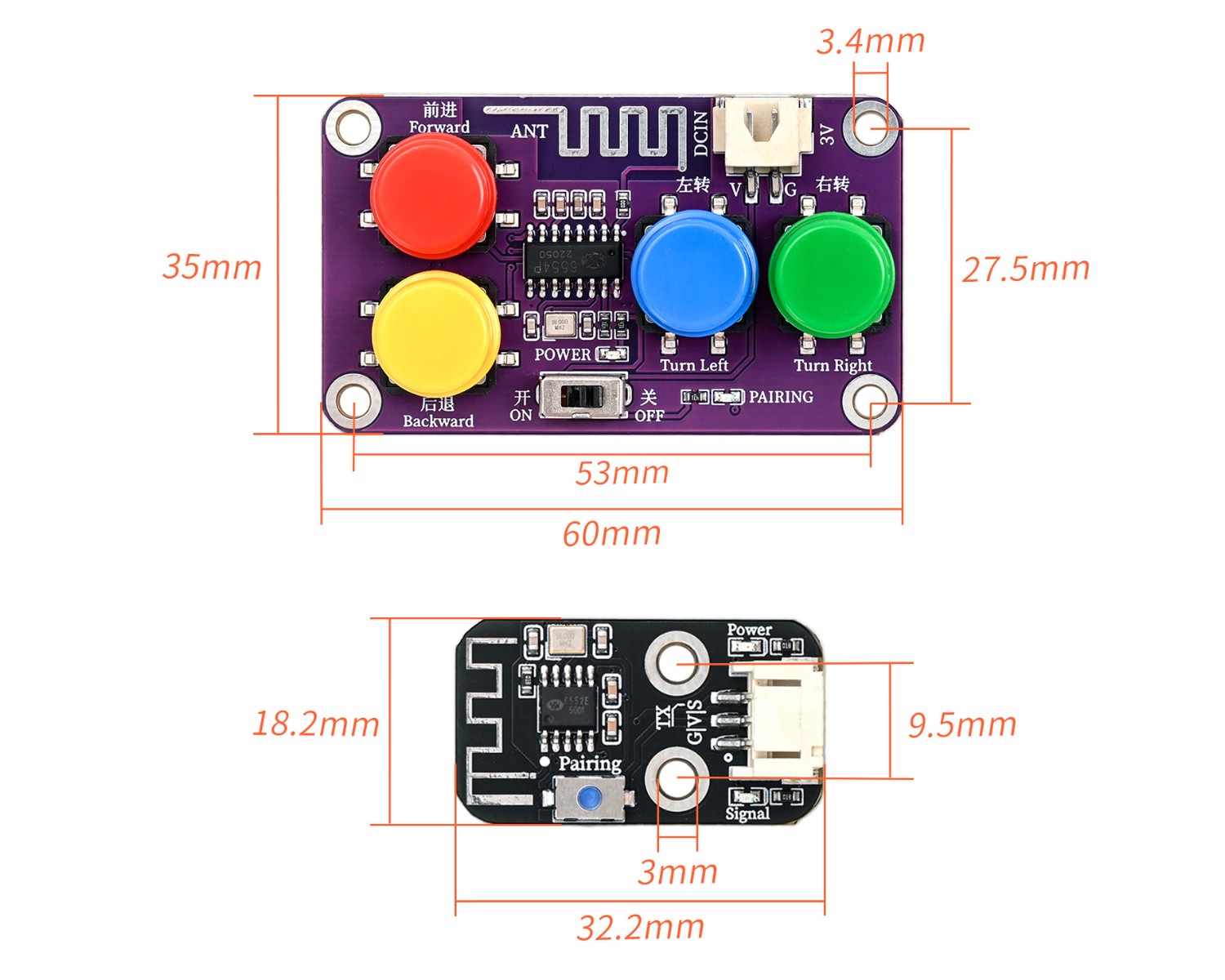

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
#include <SoftwareSerial.h>
SoftwareSerial mySerial1(10,11);
uint8_t rxFrame[6]={0};
volatile uint8_t rxIndex;
volatile uint8_t data;
void setup(){
mySerial1.begin(9600);
rxIndex = 0;
data = 0;
Serial.begin(9600);
}
void loop(){
if (mySerial1.available()) {
data = mySerial1.read();
if (rxIndex == 0) {
if (data == 0xAA) {
rxFrame[rxIndex] = data;
rxIndex = rxIndex + 1;
}
} else {
rxFrame[rxIndex] = data;
rxIndex = rxIndex + 1;
if (rxIndex == 6) {
rxIndex = 0;
for (int i = 0; i <= 5; i = i + (1)) {
Serial.write(rxFrame[i]);
}
Serial.println("");
}
}
}
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：待更新...
7、米思齐 Mixly 示例程序（图形化语言）
示例程序：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 开发板 *1
HS-UNO-EXP1 扩展板*1
USB type-c 数据线 *1
2.4G 4通道无线遥控器 *1
2.4G遥控信号接收模块 *1
5号电池盒*1
PH2.0双头端子线*1
电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：待更新...
10、测试结果
Arduino UNO测试结果：
器件连接好线之后，将上述程序烧录到ArduinoUNO开发板，接通电源。等待无线遥控器和遥控信号接收器连接，之后按下任意按键可以通过串口查看接收的数据包。
ESP32 测试结果：
待更新...
